船用涡轮柴油卧式日用储油箱结构

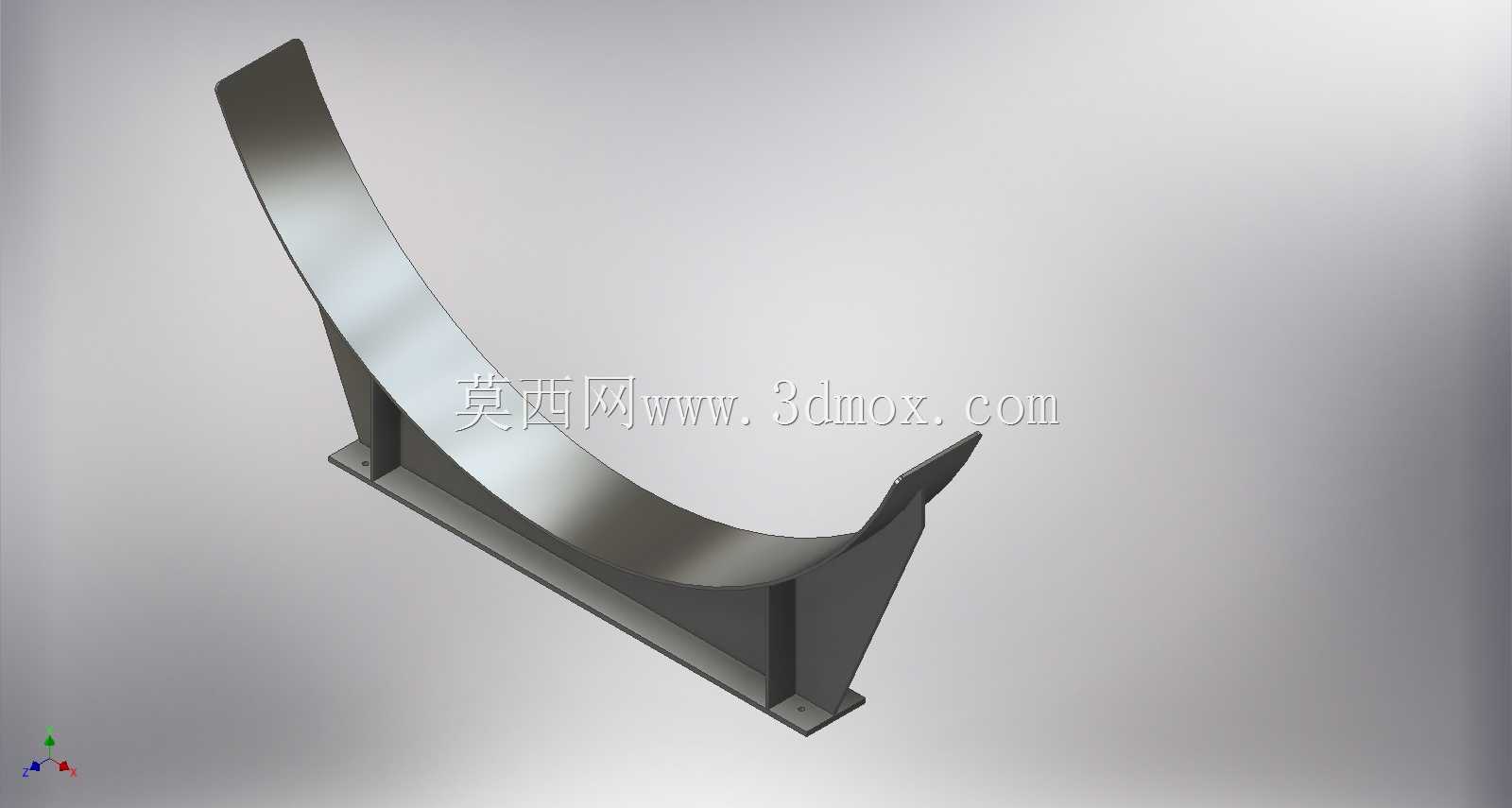

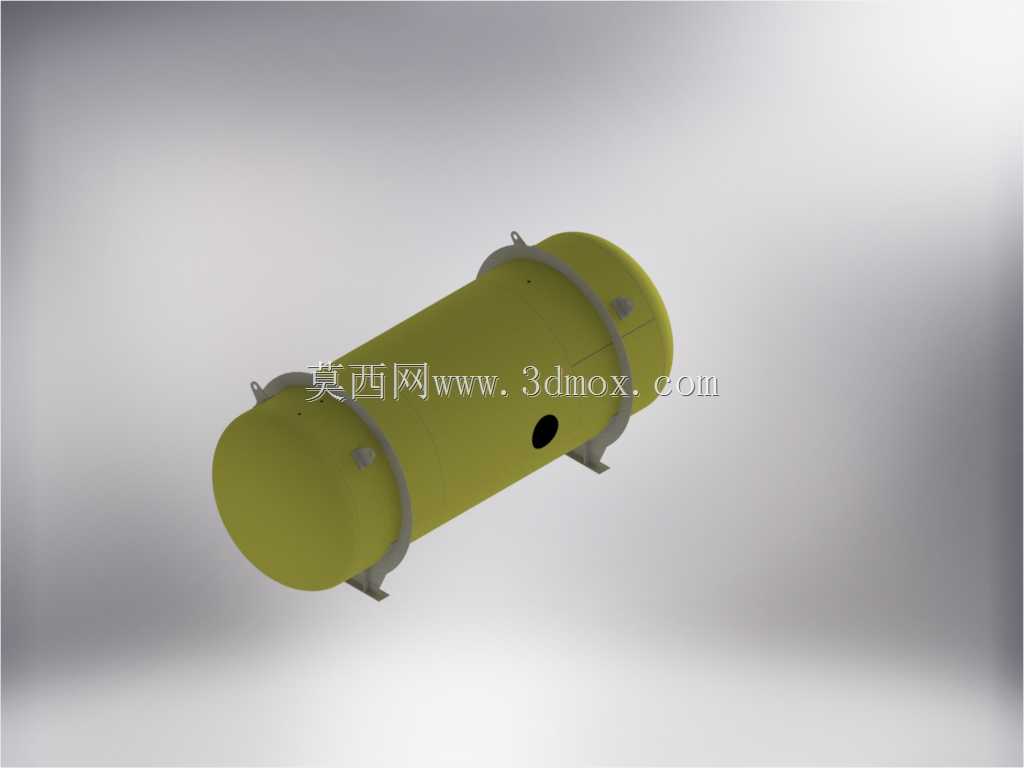

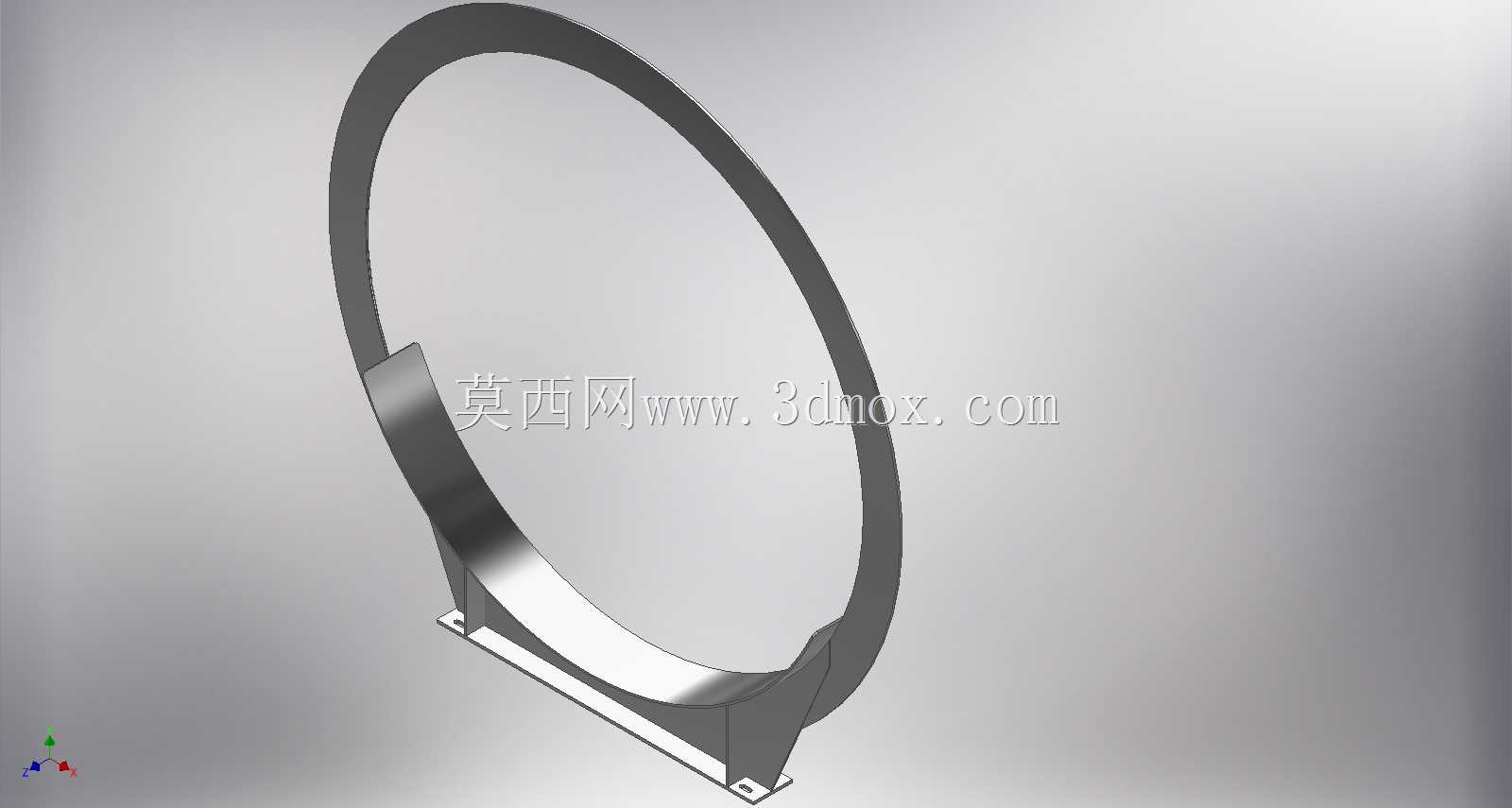

　　卧式圆筒形日用油箱在船舶机舱、移动电站以及重型柴油动力机组周边承担短时供油缓冲任务，它并不承担长期大宗油料储存，而是把来自沉淀柜或输油系统的洁净柴油稳定供给高压油泵、喷油泵与燃烧系统。把罐体做成横置圆柱形态，首先是利用圆筒壳体在内部液柱压力与呼吸工况下的均匀受力特性，减少平板箱体在振动环境中出现的角焊缝疲劳；其次，低矮的重心有利于机舱底层布置，在船舶横摇、纵摇以及车辆越野颠簸时降低附加倾覆力矩。罐体外部可以看到两道环向箍带与鞍式支座，箍带把筒身压紧在支座弧面上，支座再通过底板与船体结构或机组公共底架连接，这种约束方式既限制罐体沿轴向和横向窜动，又保留筒身在温度变化时的微量伸缩余地。

　　从功能分区看，日用油箱需要同时处理储油、透气、注油、吸油、回油、排污和液位监测等接口。模型筒身上预留的开孔对应管路连接位置，实际布置时吸油口通常远离回油冲击区，并保持距罐底足够高度，避免沉积水分和杂质进入燃油系统；回油口则宜引导流向平缓区域，降低气泡卷入和液面扰动。罐底应设置排污或放泄接口，便于在维护时排出积水与沉淀物；顶部需配置透气或呼吸装置，保证泵送过程中罐内压力不出现明显负压，注油时也能顺畅排气。若用于船用场景，透气管路的防火网、溢流收集和油盘边界往往需要与机舱消防、防污染要求协同考虑。

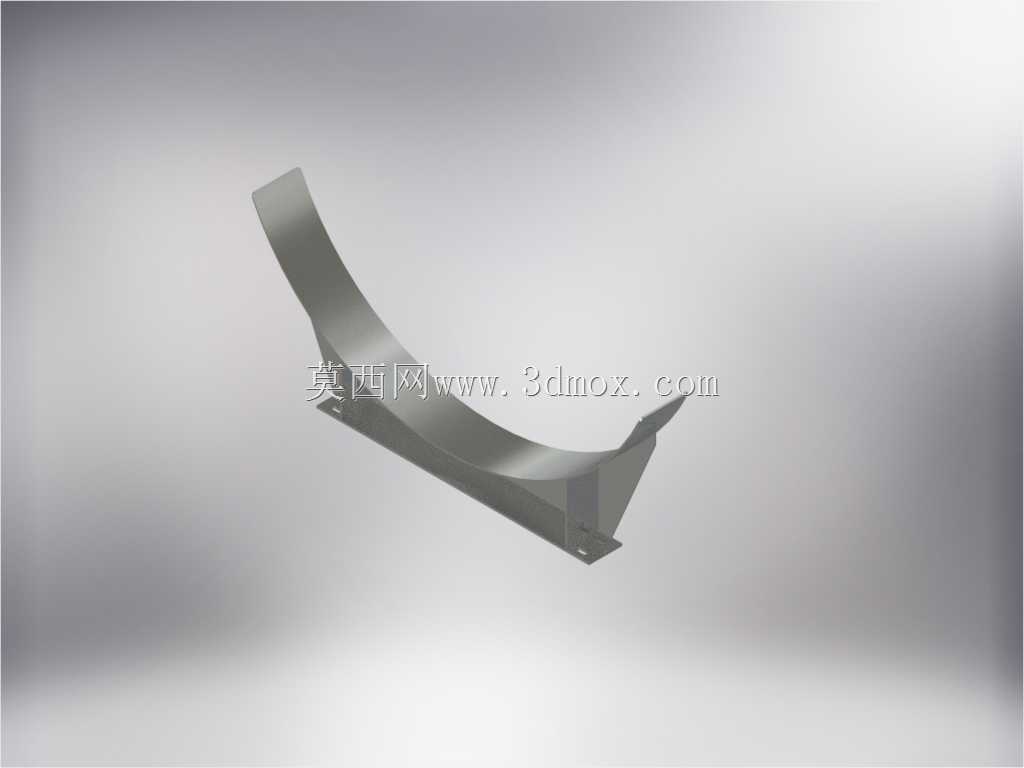

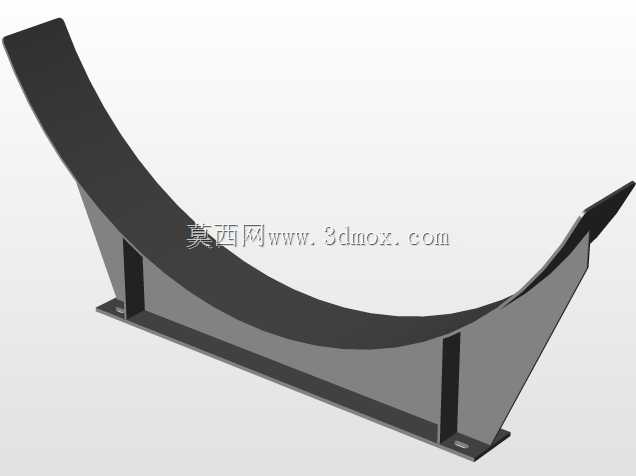

　　结构设计上，筒身、封头和支座是三个关键部分。圆筒壁厚并非只按静液压力确定，还要结合搬运吊装、机组振动、支座反力以及板架屈曲风险综合校核。两端封头可采用椭圆形或碟形形式，以降低端部应力集中并提供较顺畅的内部流场。环向箍带与筒体之间宜设置弹性垫或防腐隔离层，避免不同材料接触处产生磨蚀；箍带紧固点需要考虑检修时可拆性，不能把罐体焊死在支座上而失去更换密封件、补涂防腐层的空间。鞍座底板的孔位、孔径和间距决定了现场安装边界，建模时应把螺栓孔中心线、支座底面、筒体中心线和最高接口轮廓一并表达清楚，否则管路专业在做碰撞检查时容易遗漏检修空间。

　　外形尺寸方面，这类油箱的核心控制尺寸包括筒体直径、两封头外侧总长、罐体中心线高度、支座底板宽度与长度、顶部附件最高点以及侧向管路伸出量。直径影响有效容积和液面波动，长度决定机舱或机架上的纵向占位；中心线高度则关系到吸油管路坡度、泵入口灌注条件以及底部排污操作。安装边界不能只看罐体本体，还要把周围的拆卸通道纳入：人孔或手孔开启方向、液位计读取面、注油接头操作空间、阀件手柄旋转范围以及箍带螺栓拆装空间，都应在三维布置中留出。若油箱紧邻发动机排气管、涡轮增压器或高温表面，还需核对隔热距离和防火包覆范围，避免燃油附件长期受辐射热影响。

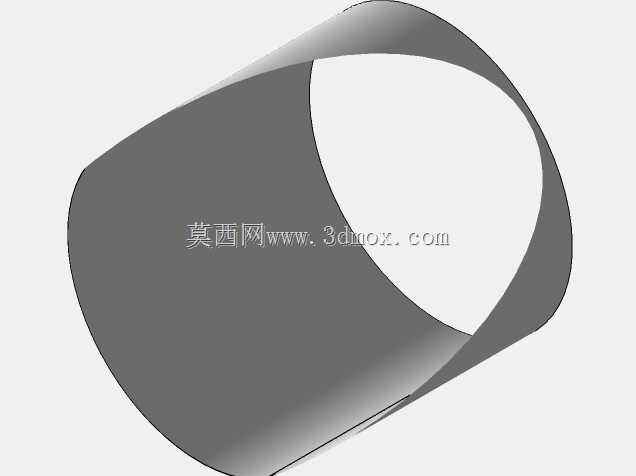

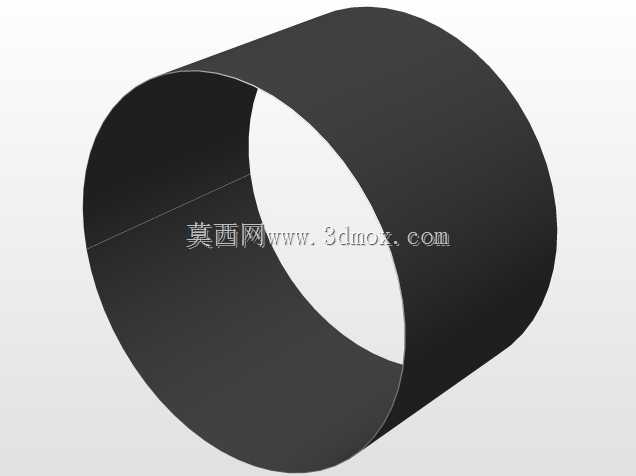

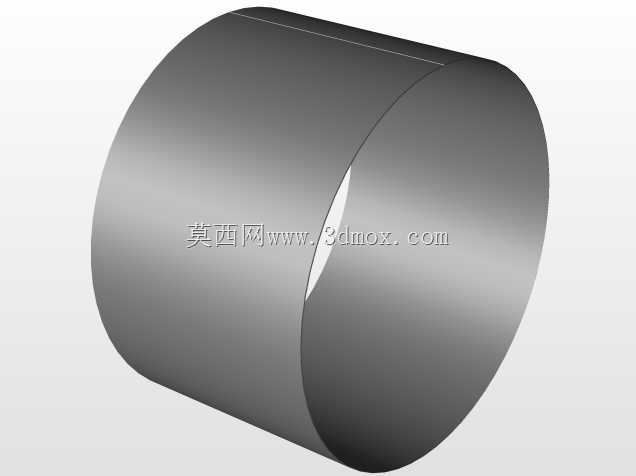

　　建模过程中，筒身可通过回转或拉伸加封头特征完成，环向箍带、支座立板、底板和加强筋适合采用焊接组件思路拆分，以便后续生成型材下料、板厚标注和焊缝位置。开孔区域应根据接管直径补充补强圈或加厚处理，尤其在吸油、回油和人孔附近，开孔削弱不能被忽略。模型还应保留装配关系：筒体与支座为承托关系，箍带与支座通过紧固件闭合，接管与法兰保持同轴，液位计或传感器接口朝向维护通道。这样输出的结构不仅用于外观展示，也能服务于管路干涉检查、基座强度复核、维修路径验证以及生产焊接交底。

　　在实际选型中，日用油箱容积通常按机组连续运行时间、回油流量、油温变化和机舱补给周期平衡，过大的罐体占用宝贵空间，过小则会导致频繁补油和液位波动。卧式圆筒方案在中、小容量场景下更容易兼顾强度、清洁维护和低重心布置；当设备处于强振动、倾斜摇摆或狭小机舱环境时，支座刚度、箍带预紧、接口柔性连接和防松措施比单纯增加板厚更能决定长期可靠性。
