滑槽配套弧形钣金挡料护板结构

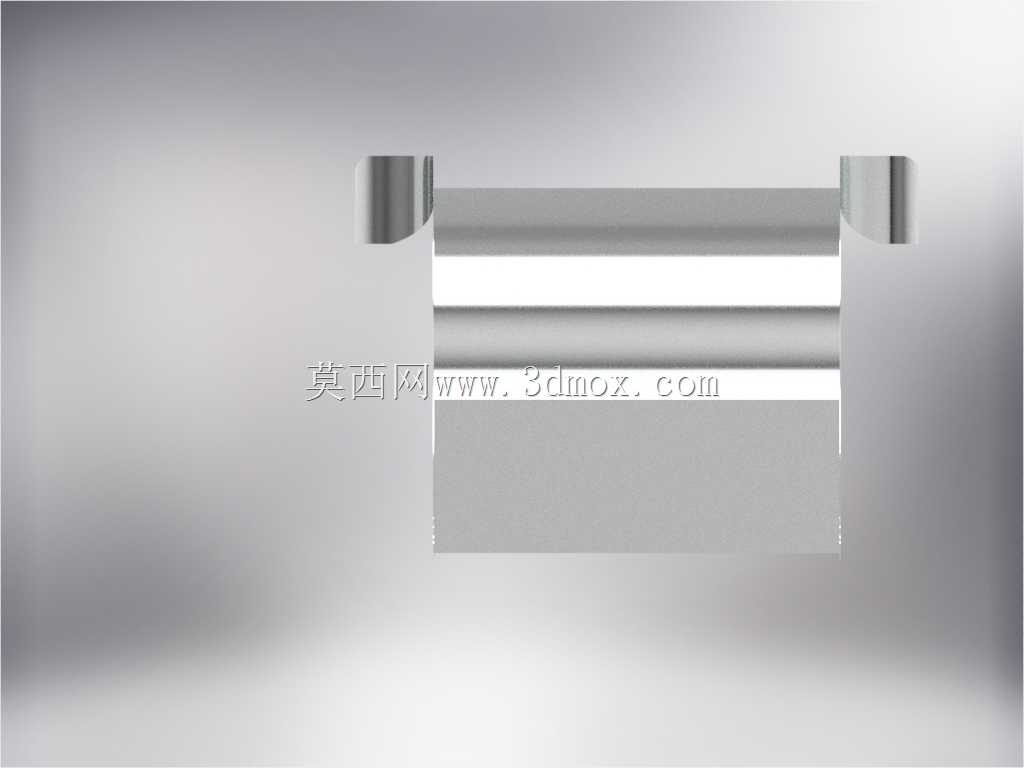

　　这款弧形薄板构件主要配套在滑槽输送、物料导向类工装框架中，承担侧向挡料、导流限位以及外露运动区域防护的作用，在散料分拣线、小型工件滑移轨道、料道转接工位里十分常见。现场调试时，滑槽段经常出现工件沿轨道滑行时侧向偏移、从轨道边缘滑脱的问题，平直挡板在圆弧过渡段很难贴合料道的弯曲走向，拼接多块直板不仅会在接缝处形成凸起卡料点，累计安装误差还会让护板和滑移面之间出现宽窄不均的间隙，薄工件容易扎入缝隙造成卡滞。这款护板直接采用整体弧形折弯成型，曲面走向和滑槽的弯曲轨迹完全匹配，工件从上方滑过时，侧面始终和光滑弧面保持柔性接触，不会出现硬性磕碰反弹。

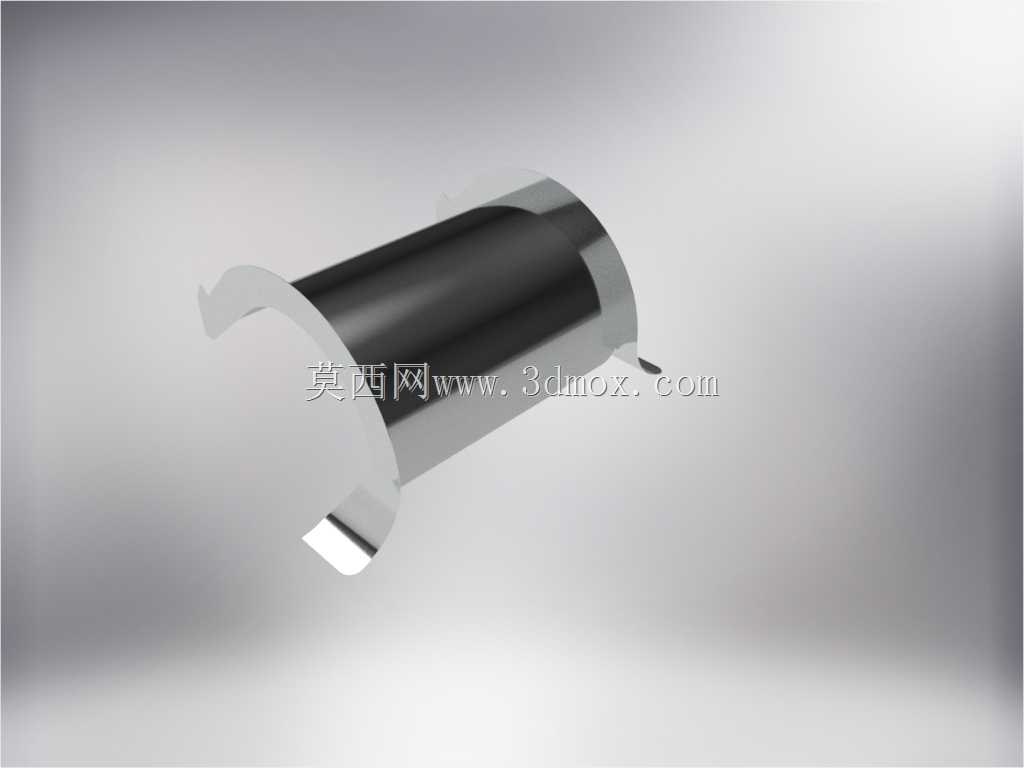

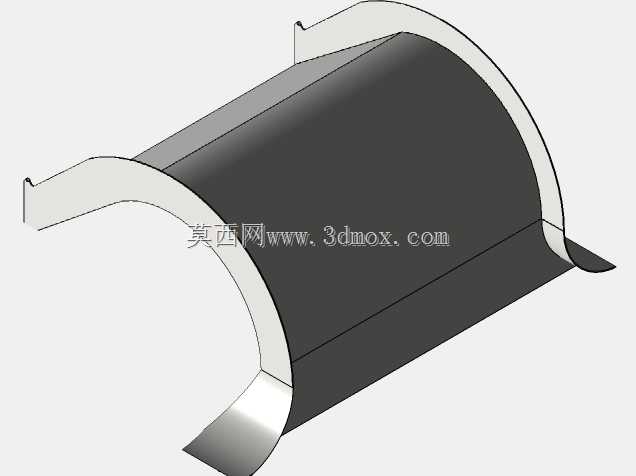

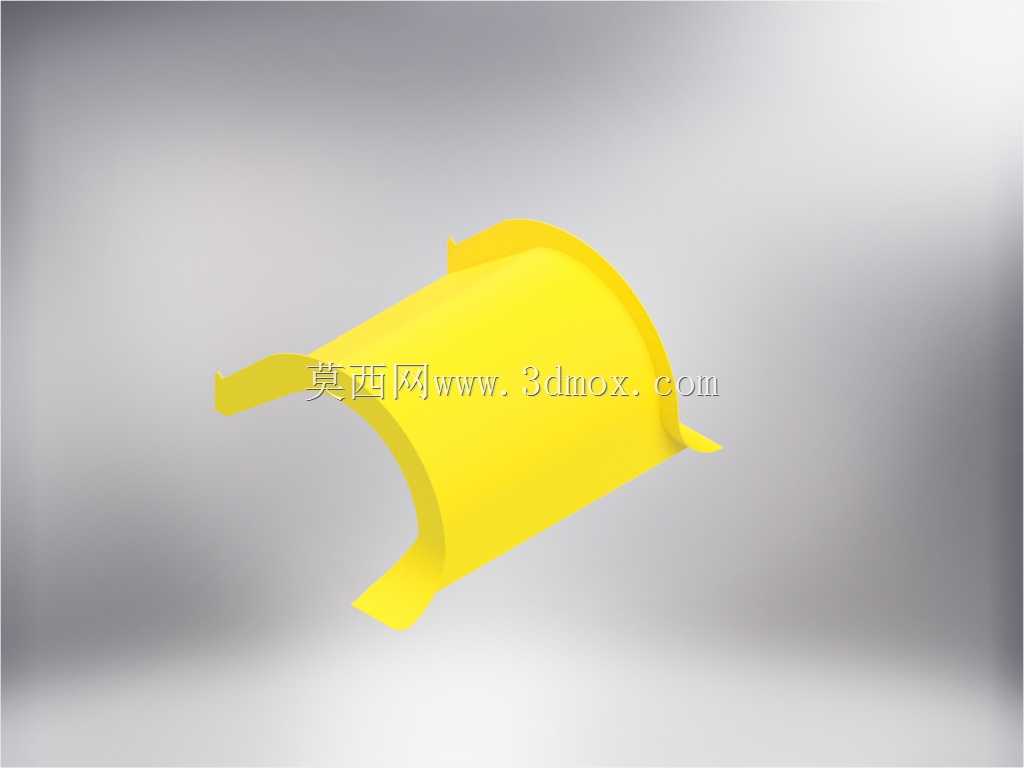

　　从结构设计思路来看，构件主体采用等厚薄板弯制，中部大弧度曲面作为主要挡料工作面，两端向外延伸出平直的搭接翼边，翼边上预留的安装位可以直接和滑槽框架的侧梁对位固定，不需要额外焊接转接支座。曲面的曲率半径经过反复校核，既保证护板内侧和滑槽滑行面之间留有均匀的安全间隙，避免工件运行时摩擦护板产生异响和表面划伤，又不会因为间隙过大失去限位作用。薄板两端的翻边走向顺着物料滑行方向做了平滑过渡，没有尖锐折角，工件滑入护板区段时会被弧面自然引导回轨道中心，即使上料时存在一定位置偏差，也能顺着曲面顺滑归位，不会出现硬性撞击堵料。

　　建模过程中针对这类钣金和框架装配的场景做了多体设计验证，先在装配环境里把滑槽框架、滑移轨道、配套钣金件的相对位置全部搭建完成，模拟工件从高位滑向低位的完整运动路径，检查护板曲面和工件运动包络之间的干涉情况。确认曲面走向、翼边安装位置都符合装配要求后，再在零件环境里完成多体钣金的细节细化，把折弯系数、薄板壁厚、翼边搭接余量这些工艺参数同步关联，后续如果滑槽框架的弧度或者安装孔位出现调整，只需要修改框架生成器里的骨架参数，护板的曲面轮廓和翼边位置就能同步更新，不用重新从零绘制草图，大幅减少改型迭代的工作量。

　　安装边界方面，这款护板的整体外轮廓完全包裹滑槽的弯曲侧段，两端翼边的搭接面和框架侧梁的安装面完全贴合，固定后护板曲面和滑槽底面保持垂直，不会出现倾斜导致的间隙不均。构件整体没有突出的安装凸台，外表面光滑无凸起，既不会勾挂输送的工件，也方便日常清理料道内积存的碎屑粉尘。在实际产线布局里，这类护板可以成对安装在滑槽两侧，形成封闭的弧形滑移通道，也可以单块安装在滑槽脱料风险较高的外侧段，配合框架上的其他钣金防护件组成完整的料道防护系统，适配不同宽度、不同曲率的滑槽工装改造需求。
