硝酸盐罐注入撬装承载框架结构设计

　　这套撬装承载框架主要面向硝酸盐储罐注入工序的现场集成需求，整体采用型钢焊接成矩形格栅式底座，用于把储罐、注入管路、阀组、计量附件以及相关支撑构件集中固定在同一刚性平台上。现场布置时，撬块可以作为一个独立单元完成预制、转运和就位，减少在化工装置区内逐件散拼的工作量，也便于后期检修时整体移位或更换。

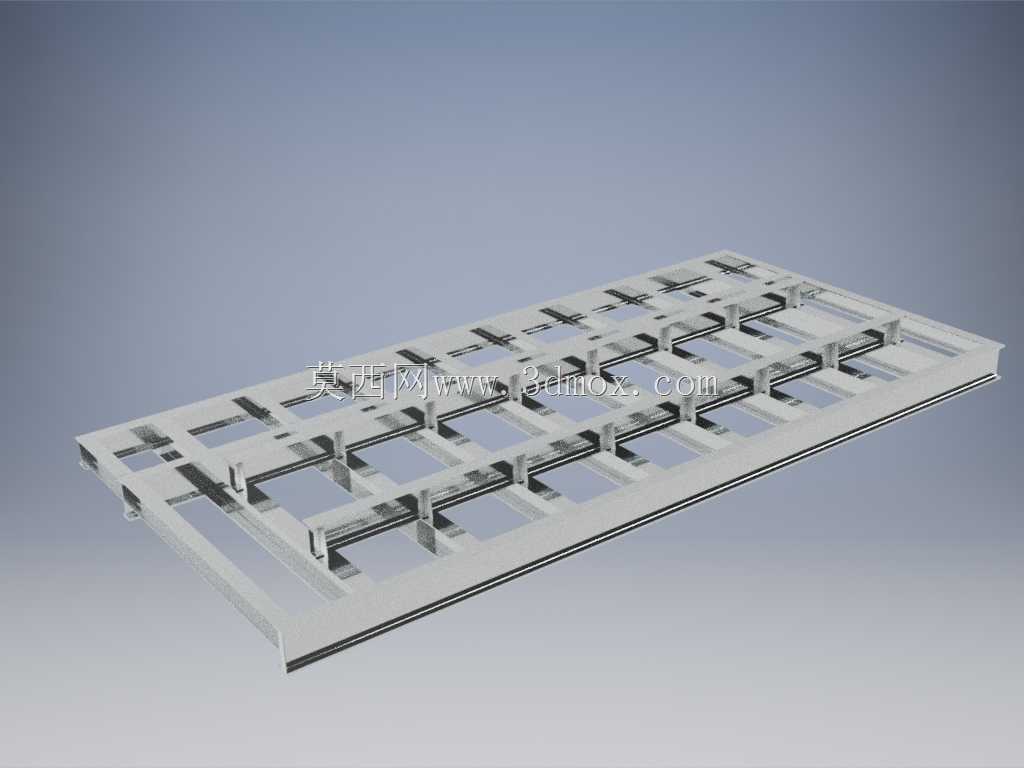

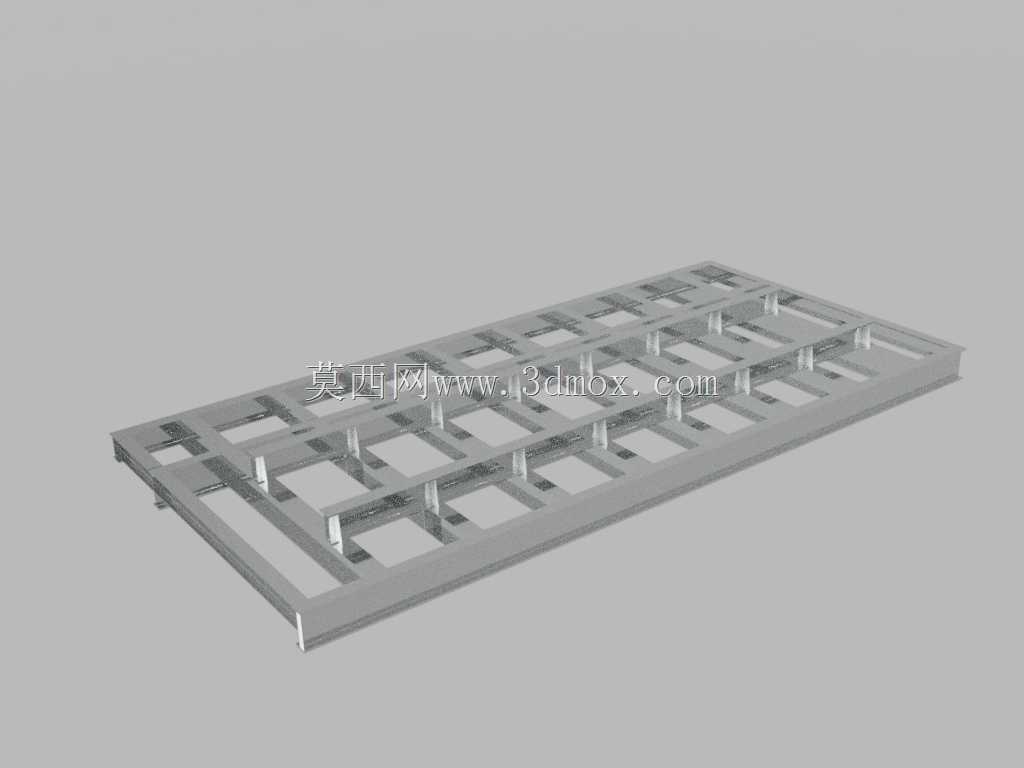

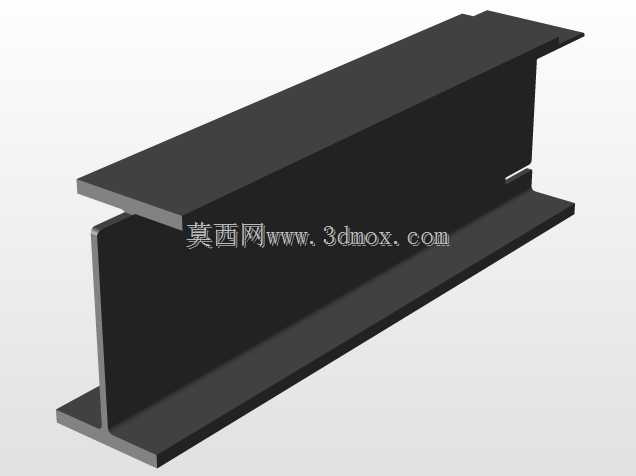

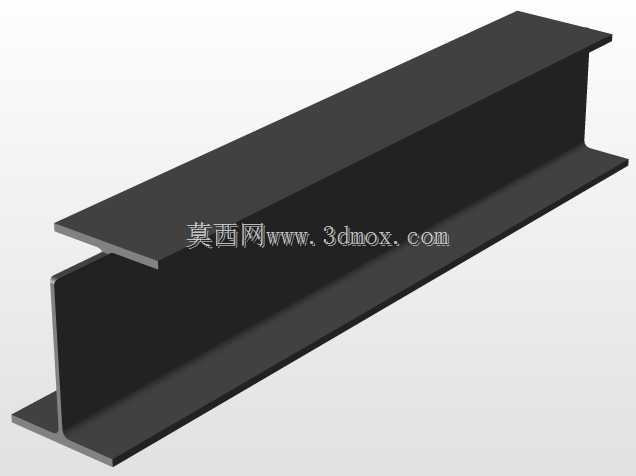

　　从结构形式看，框架外轮廓为长条形矩形平台，周边由连续边梁围合，内部按一定间距布置纵向主梁和横向次梁，形成规则的井格承载体系。主梁承担罐体支腿和主要设备载荷，次梁则用于铺设操作面、固定管线支架以及限制附属件位置。梁与梁之间保留了大量矩形镂空区域，这些开口并非单纯减重：一方面可以让管道、电缆和支架从框架内部穿行，避免管线全部堆放在平台表面；另一方面也为焊接、喷砂、防腐涂装和现场检查提供操作空间，减少封闭箱型结构内部难以处理的问题。

　　设计思路上，承载路径需要优先明确。储罐支脚或鞍座传来的竖向载荷应尽量落在主梁交点或加密支撑位置，不能直接作用在跨度较大的次梁中段。框架四角和长边中部设置有支脚，支脚底板与基础预埋件或地脚螺栓连接，承受整机自重、介质重量以及吊装、风载和轻微振动带来的附加力。若现场存在管道热位移或泵组脉动，还应在支脚布置、梁高选择和斜撑位置上进一步校核，避免平台长期运行后出现局部颤振。

　　外形边界方面，该撬块呈扁平长方体布局，长度明显大于宽度，适合沿罐区通道或设备轴线排列。平台高度较低，重心落在框架平面内，有利于吊装和运输稳定。四周边梁构成主要吊装和捆绑受力边界，内部格栅则决定设备安装点位。实际建模时，应把罐体支腿、管夹、阀组支架、操作踏板和护拦基础件统一纳入装配，检查各附件是否与梁格冲突，尤其要关注法兰拆卸空间、阀门手轮操作方向以及仪表接线方向。

　　在化工注入场景中，这类撬块不仅是一个钢结构底座，也是管路和设备定位的基准。硝酸盐介质相关管线通常需要稳定支撑，避免在弯头、阀门和泵入口处形成额外悬臂载荷。框架梁上可根据需要开设螺栓孔或焊接连接板，用于固定管托、鞍座和小型设备支腿。对于需要定期拆卸的过滤器、流量计或加注接头，下方梁格应预留检修空间；对于满载后重量集中的罐体位置，则应通过增加横向梁或局部加强板来扩散载荷。

　　焊接结构设计时，型钢对接、梁柱相交和支脚连接处是重点。主梁与边梁交接处宜采用连续焊缝，支脚底板上方可设置加劲肋，使竖向力顺畅传入立柱和梁系。若撬块需要频繁公路转运，吊点附近和角部连接应按吊装冲击工况补强；若仅在厂内短距离移动，则可在满足就位刚度的前提下控制材料规格。模型中梁件采用规则阵列排布，有利于工程图明细栏整理和型材下料，也方便在制造阶段采用胎架定位，保证对角线、平面度和支脚共面度。

　　安装边界还包括与外部基础和管线的接口。撬块就位前，基础垫铁或灌浆层应保证各支脚受力均匀，避免框架三点着地造成梁格内应力。外部管道接入撬块时，应在边界处设置合适的支撑或柔性补偿，不应把管道重量全部传递到撬内设备接口。平台表面若铺设钢格板或花纹板，需要与梁格间距匹配，并在人员通行、阀门操作和罐体观察位置留出连续通道。

　　从三维建模角度看，该结构适合按骨架驱动方式搭建：先确定外轮廓、支脚位置和主要设备中心线，再布置主梁、次梁和连接节点，最后补充管托、踏板、吊点和加强件。这样在罐体尺寸或接口方向调整时，能够快速修改梁格间距并复核干涉。整体结构强调承载明确、开孔有序、接口集中，既满足化工厂区预制撬装的集成要求，也为制造、运输、安装和检修提供了清晰的结构基础。
