不锈钢化学品集成储罐组结构设计

　　该套结构面向化工、精细化工、医药中间体及实验室配液等场景中的多介质集中储存需求，采用长条形集成箱体布局，将多个独立储液腔、顶部工艺接管、侧壁检测与排放接口整合在同一基座框架内。设备主体为不锈钢焊接箱体，顶部按不同腔体功能布置人孔、进料口、呼吸口、仪表口及搅拌或清洗预留接口，侧壁分层设置侧进侧出接管、液位检测口和底部排净接口，整体适合在厂房内成排安装，并与输送泵、阀组、管道桥架和控制系统配合使用。

　　从实际用途看，这类储罐并不只是简单的容器，而是化学品配制、暂存、计量和输送环节中的核心工艺单元。不同接口对应不同操作路径：顶部接口多用于进料、排气、安全附件安装和检修进入；侧壁中上部接口可承担回流、溢流或液位监测；下部密集接口则用于出料、排净、取样和与外部泵管连接。多腔体集中布置能够减少分散罐体占用的场地，也让管路走向更短、操作面更集中，尤其适合物料种类较多但单罐储量相近的生产线。

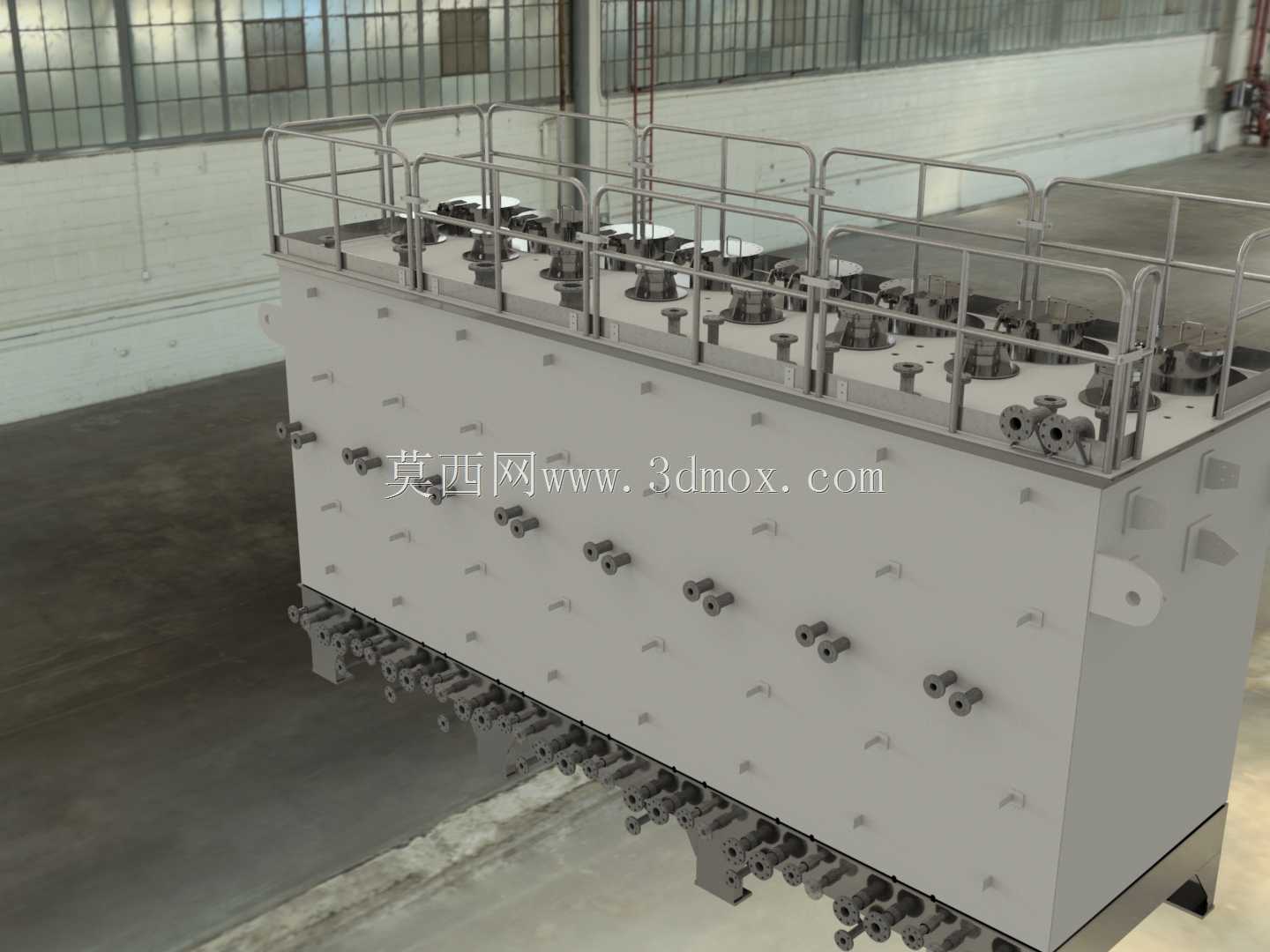

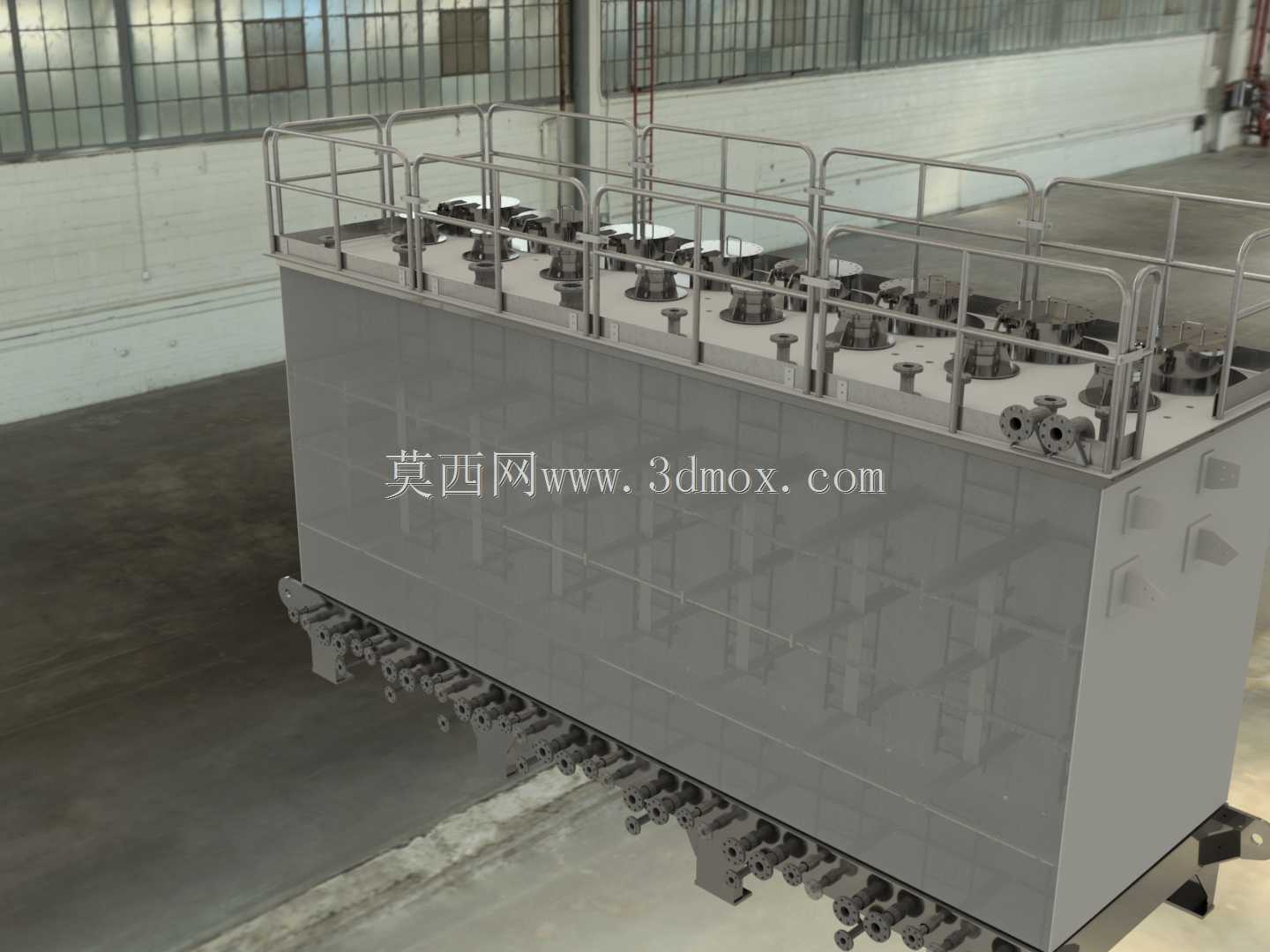

　　结构设计时，首先要明确箱体外形与安装边界。模型呈现的是长方体槽体，长度方向明显大于宽度和高度，顶部接口沿长度方向成列分布，底部设置支撑脚和安装基准面。布置设备时，需要在长度方向预留管道阀门拆装空间，在宽度方向保留操作通道，在顶部考虑人孔开启、法兰紧固和吊装维护高度。底部支撑不能仅按静置重量估算，还应结合满液重量、不锈钢板厚、加强筋布置以及厂房地面承载能力进行校核。若设备位于楼层平台，还需核对支脚落点与梁位关系，避免支脚悬空或载荷集中在楼板薄弱区域。

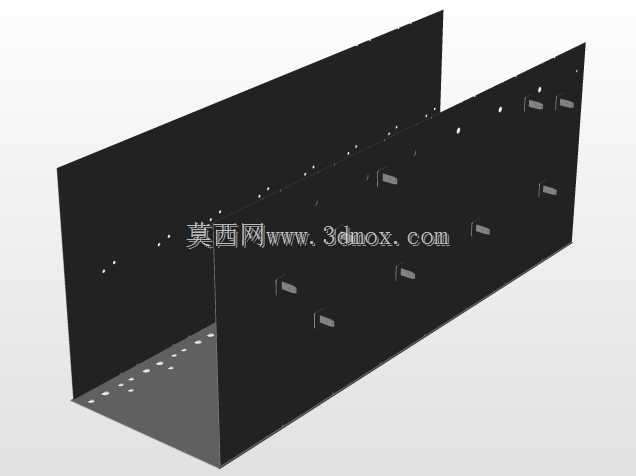

　　建模过程中，箱体外壳、内部隔板、加强槽钢、法兰短管、封头、支脚和管嘴均需要按真实装配关系建立。切割长度的控制是制造保证的重点：不锈钢板材下料后返工成本高，任何孔位偏差、接管干涉或板件错配都会影响后续焊接。因此在三维环境中应先完成总体布局，再逐腔核对接口坐标、法兰朝向、螺栓空间和焊缝可达性。顶部密集法兰之间要保证扳手操作距离，侧壁两排接口要避免阀门手柄相碰，底部排净管应保持合理坡度和接管间隙。

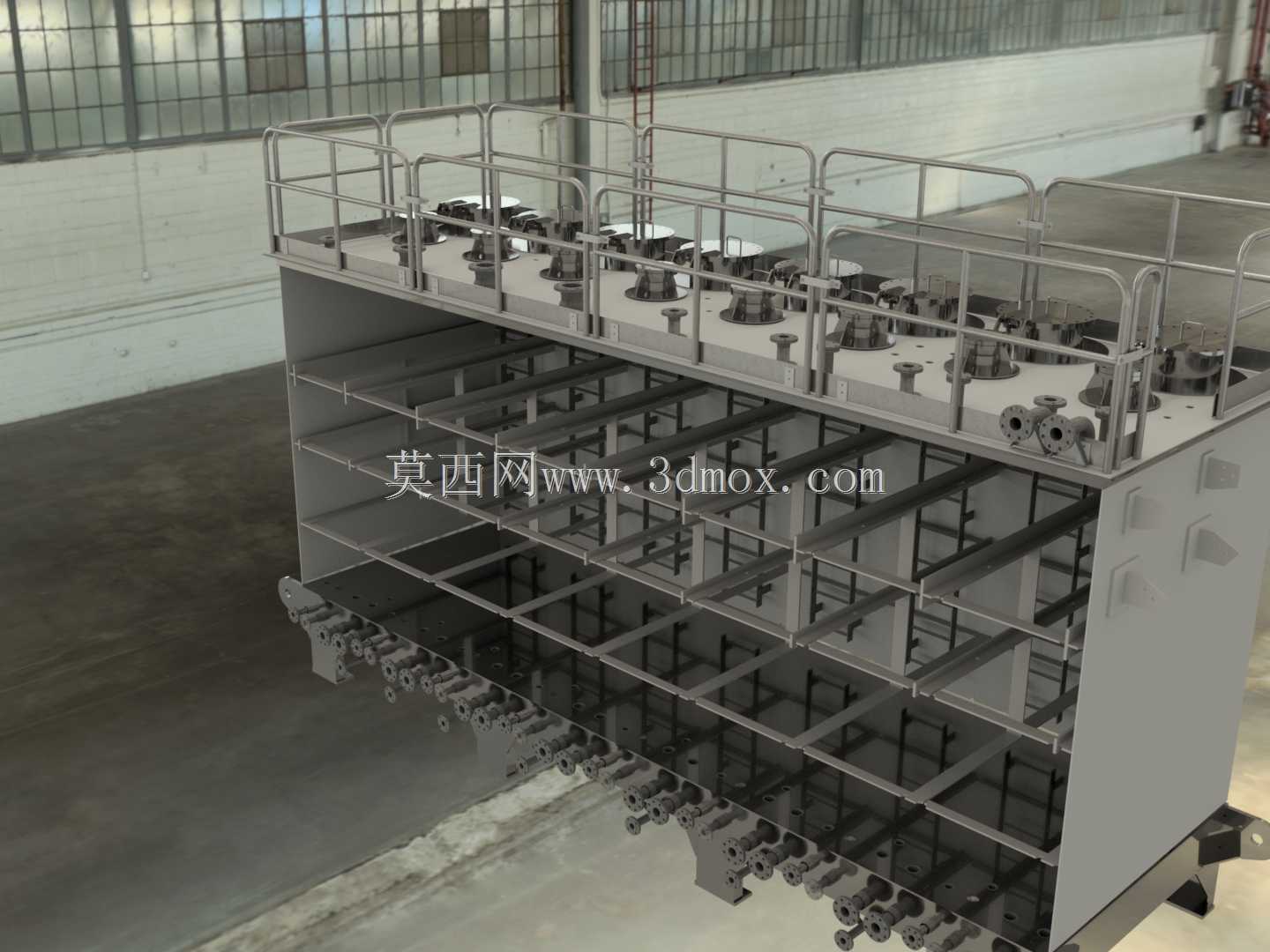

　　箱体刚性设计不能依赖厚板无限叠加。较合理的思路是在侧板、底板和隔板上设置间断或连续加强件，使液压载荷通过板壁传递到加强筋和底部框架。储液工况下，侧板承受随液位变化的静压，下部变形趋势大于上部；若腔内存在不同密度化学品，应按最不利介质密度进行校核。隔板既可以分隔介质，也能提高箱体整体刚度，但隔板位置需要与外部支脚、顶部接口和内部流场要求协调，避免形成无法排净的死角。

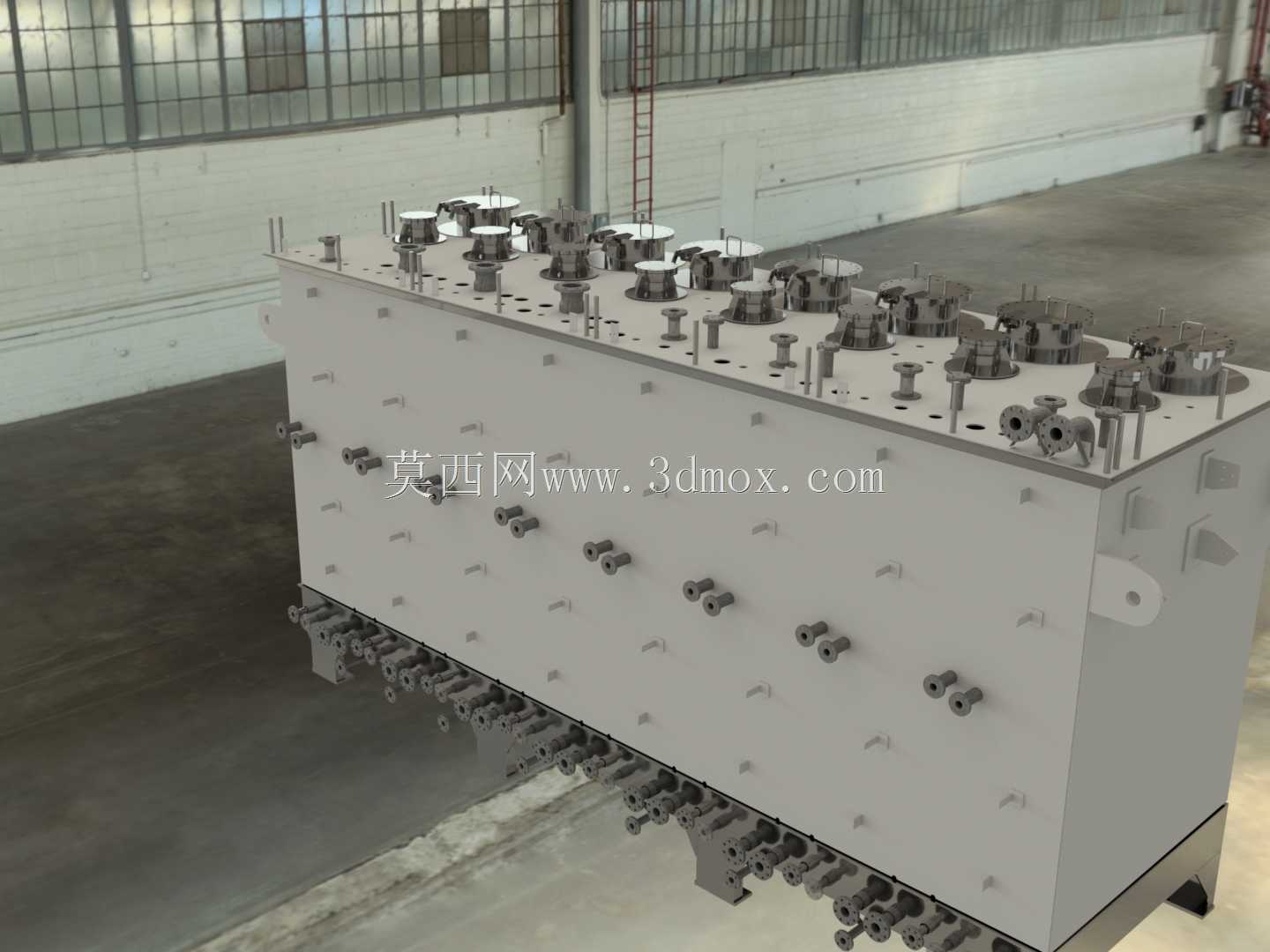

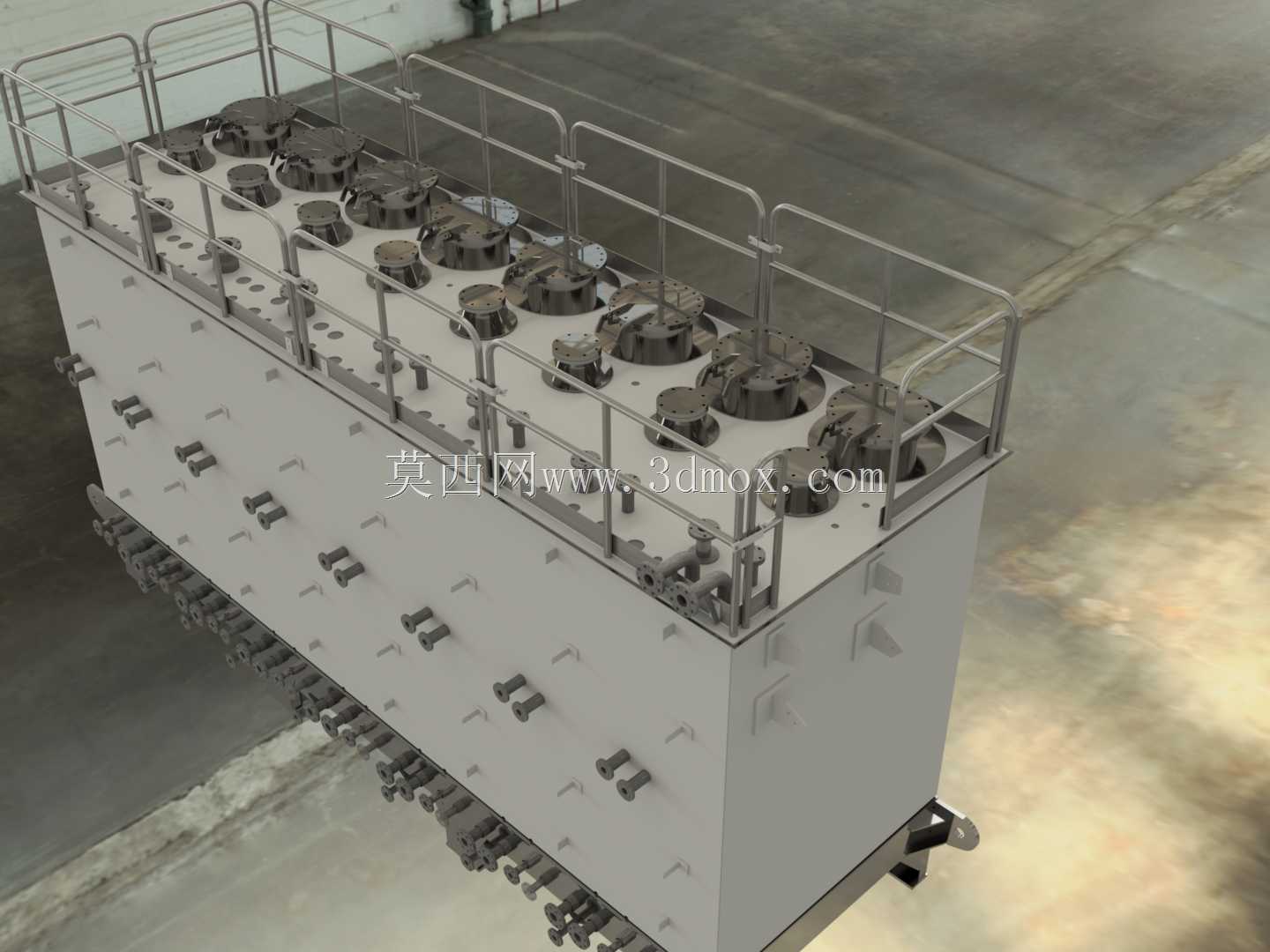

　　管路接口设计是该模型的关键。法兰接口的公称通径、压力等级、密封面形式和伸出长度应与工艺管道统一；螺纹或焊接接口则要考虑现场装配顺序。对于顶部成排接口，模型中需要保留法兰外径、螺栓孔圆和紧固件包络体，不能只画一根短管。侧壁靠近底部的接口往往承担排净功能，其中心高度、倾角和相邻阀门间距直接决定管道是否能够无干涉安装。若多根支管汇入总管，还应检查管托、焊缝和保温层空间。

　　制造思路上，不锈钢设备应优先在三维阶段完成板件展开预判和焊接顺序检查。箱体板缝宜避开高应力开孔区，人孔和大开孔周边应根据需要设置补强。接管与箱体连接处需保留焊接坡口和焊缝位置，内部转角应考虑清洗和腐蚀防护要求。对于化学品储存设备，内表面平顺性、排净能力和交叉污染控制比外观造型更重要。腔体内不应出现难以清洁的凹坑，底部宜向排净口形成坡度，多腔之间的隔板必须保证密封连续。

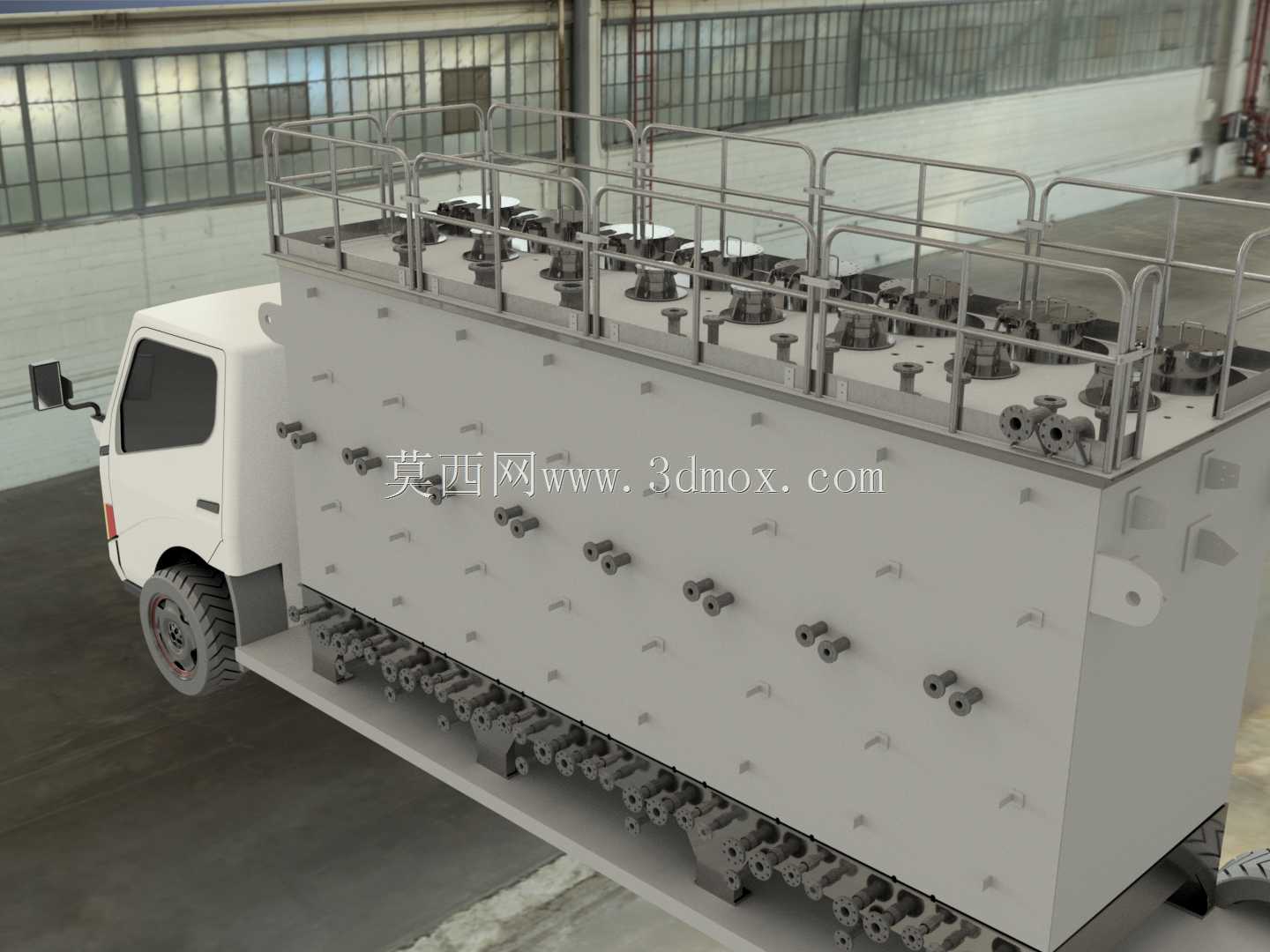

　　安装边界还包括外部操作和维护。设备正面接管较多，阀组、仪表、快速接头和管线支架会进一步占用空间，因此三维校核时应把阀门手柄、软管弯曲半径、法兰螺栓拉出方向和检修工具运动范围一并纳入。顶部若设置安全附件或呼吸装置，应保证通气方向不受管道遮挡；底部支脚附近要留出叉车或吊装移位的可能。整体模型以接口坐标和结构碰撞控制为核心，能够直接服务于板材下料、焊接装配、管道预制和现场安装定位。
