杠杆式弹簧插销式快速压紧夹具结构

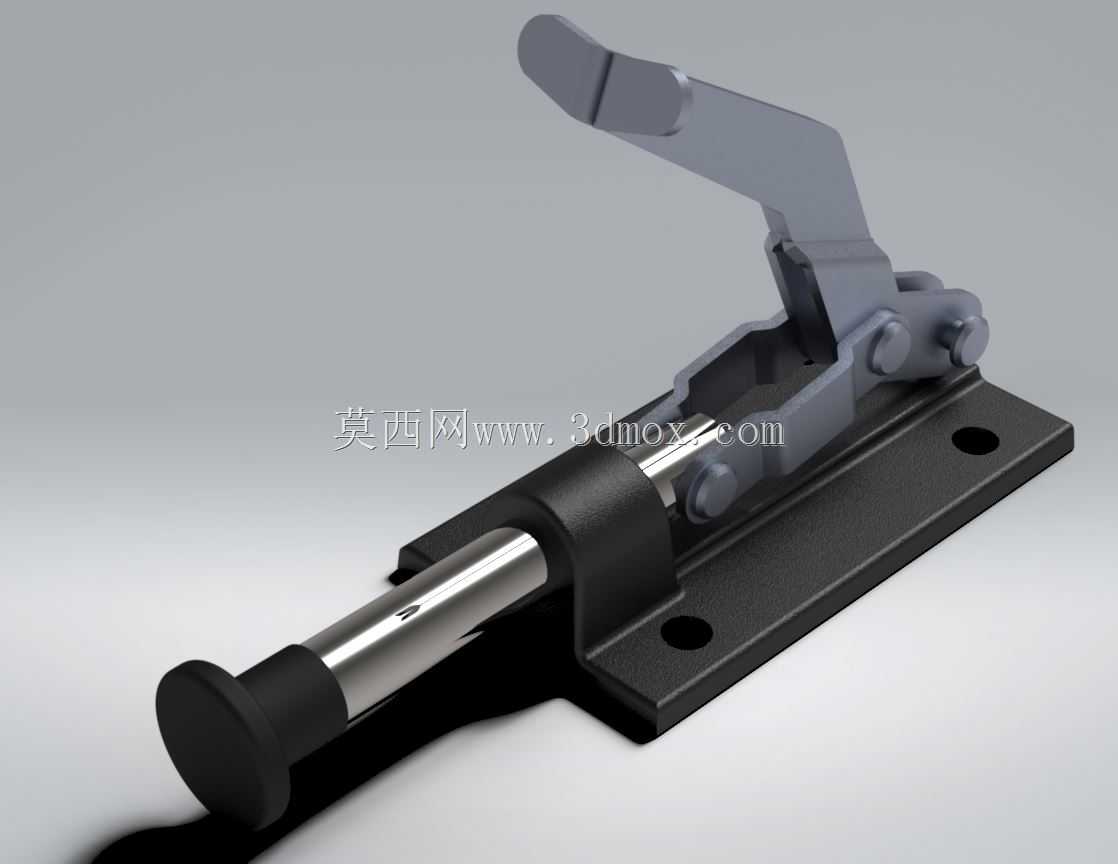

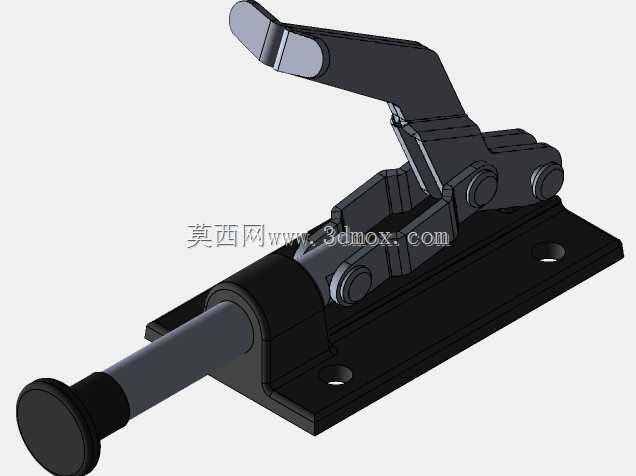

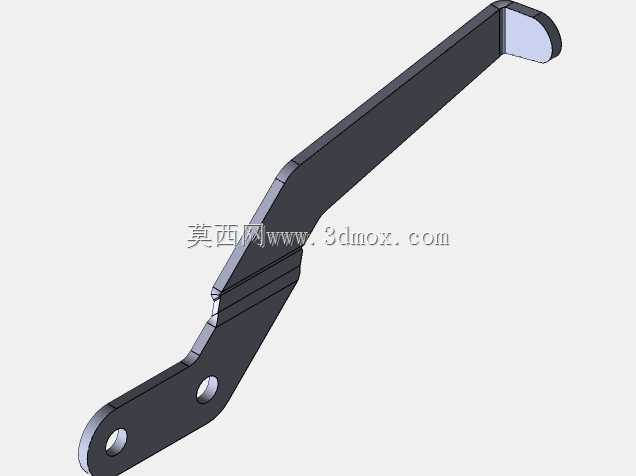

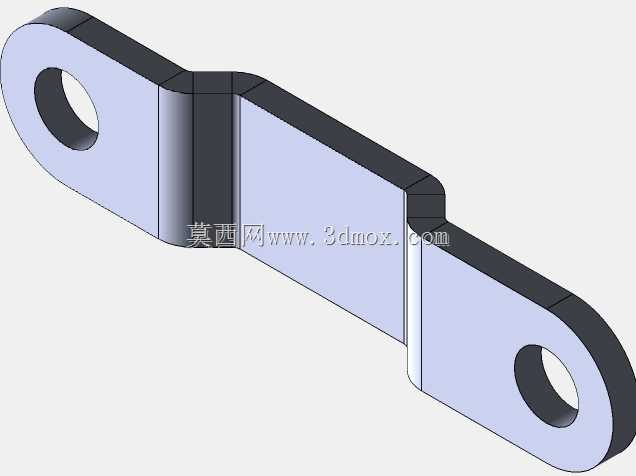

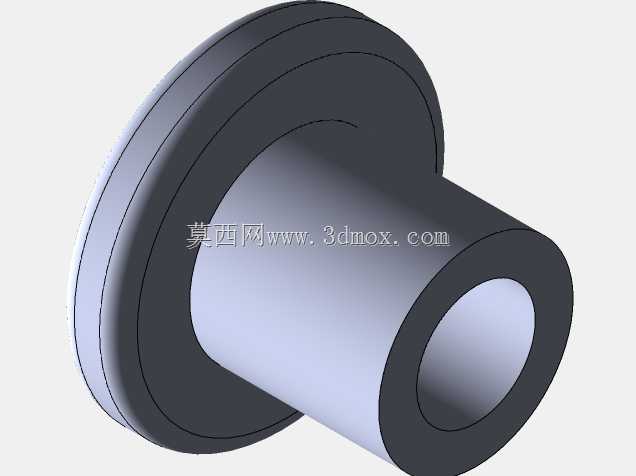

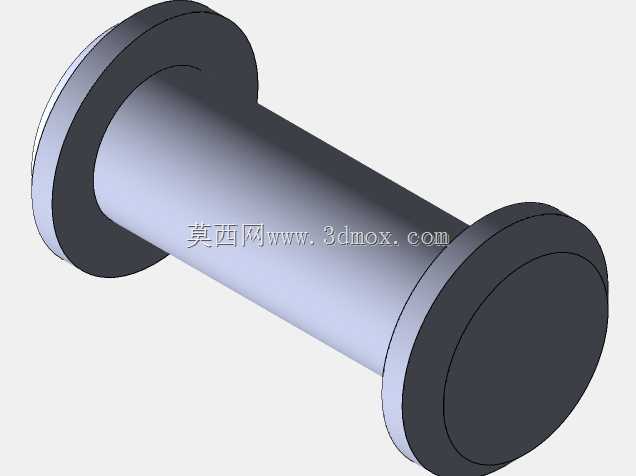

　　这类杠杆驱动的插销式压紧夹具，在工装治具、小型设备舱门、生产线工位定位场景里的应用频次非常高，很多做非标自动化的结构工程师在做工位防呆、工件快速夹紧方案时，都会优先考虑这类成熟的夹紧结构，相比螺纹旋紧的压紧方式，它的操作行程短，单次锁紧和释放的动作只需要扳动一次杠杆，不需要反复旋转操作件，能大幅降低工位操作的重复动作耗时，在高频次拆装的工装场景里，能有效减少操作人员的动作疲劳。从结构逻辑上看，这套机构的核心是利用杠杆的力放大效应，配合插销杆上的复位弹簧实现锁紧与释放的状态保持，扳动上方的杠杆手柄时，杠杆绕中部的固定销轴转动，带动联动的压块抬起，同时插销杆在端部弹簧的作用下可以自由轴向滑动，当需要锁紧时，

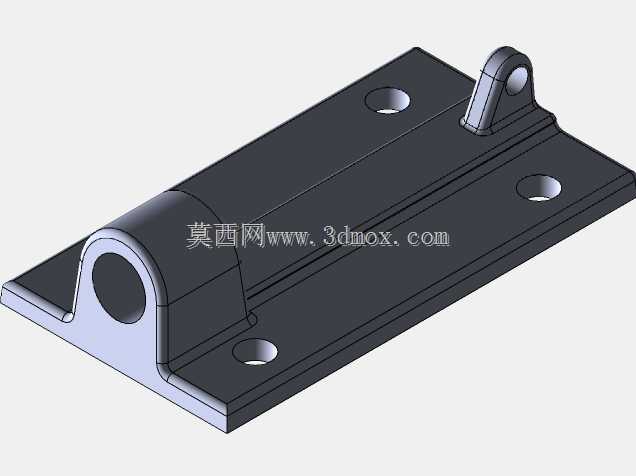

　　将插销杆推入对应定位孔后扳回杠杆手柄，杠杆末端的圆弧压块会直接压合在插销杆的台阶面上，利用杠杆的力增益把插销杆牢牢压在锁止位置，此时机构会进入机械自锁状态，即使受到沿插销轴向的反向冲击力，也不会出现松脱的情况，不需要额外增加防松结构。安装底座采用带两个沉头安装孔的平板式结构，安装面做了铣平处理，能保证和安装基板完全贴合，两个安装孔的孔位间距按照通用工装的安装孔距标准设计，可以直接适配现有工装上的标准安装位，不需要额外重新打孔调整，插销杆的伸出长度做了限位设计，最大伸出行程刚好满足常规板材、工装挡板的定位厚度需求，不会出现伸出行程过长导致的干涉问题，也不会因为行程过短无法穿透定位件。在设计细节上，

　　所有转动销轴的位置都预留了合理的配合间隙，既不会因为间隙过大出现锁紧晃动，也不会因为间隙过小导致操作卡滞，杠杆手柄的握持位置做了圆弧过渡，没有尖锐棱角，操作人员扳动时不会出现硌手的情况，插销杆的头部做了倒角导向，在对位插入定位孔时，即使存在小幅的位置偏差，也能顺着倒角顺利滑入孔位，降低对位操作的精度要求。这类夹具的适用场景覆盖很广，除了生产线上的工装定位，还可以用在设备检修门的快速锁闭、物流周转箱的箱盖固定、小型试验台的试件夹紧等场景，相比传统的螺栓紧固、搭扣锁结构，它的锁紧力更大，锁紧状态的稳定性更强，而且整个机构的外露零件没有易松动的小零件，长期使用也不会出现零件脱落丢失的问题。在做三维建模的时候，

　　所有运动部件的配合关系都按照实际装配公差做了配合校验，模拟了整个扳动行程里的运动干涉情况，确保杠杆从释放到锁止的全行程里，所有零件都不会出现运动卡滞，安装底座的厚度、插销杆的直径、杠杆的力臂长度都是按照实际使用的受力需求做的匹配，当杠杆压合到锁止位置时，压块和插销台阶面的接触面积足够大，不会因为局部压强过大出现零件压痕变形，长期反复使用也能保持锁紧精度。另外，整个机构的零件拆分符合常规的机加工工艺要求，底座可以直接用型材铣削加工，插销杆采用标准圆钢磨削加工，杠杆和联动压块都可以采用板材线切割成型，不需要复杂的曲面加工，加工成本低，零件替换性强，如果出现零件磨损，只需要更换对应磨损件就可以继续使用，不需要整体更换整个夹具，后期维护成本很低。在实际选型使用的时候，只需要根据需要的锁紧力大小调整杠杆的力臂比例和弹簧的刚度，就可以适配不同的锁紧需求，不需要对整体结构做大幅修改，结构的拓展性很强。
