多股捻合卷绕式工业绳索结构设计

　　日常做设备配套结构设计时，绳缆类构件经常被忽略细节，很多人直接调用现成的简化圆柱体模型，真到做装配干涉检查、运动仿真的时候就会出问题——比如多股绳卷绕堆叠时的层间间隙、捻合凸起带来的外径变化，都会直接影响卷筒容绳量计算、导向轮槽的匹配精度，这款卷绳的三维结构，刚好把这些容易被简化的细节都还原到位了。

　　先从实际应用场景说，这类三股捻合的黄麻质感卷绳，不是普通的民用捆扎绳，在工业场景里覆盖的范围很广：轻载吊装作业里的辅助牵引索、仓储区域的安全警示围栏拉索、户外临时施工的防风固定拉绳、影视道具场景的复古风格绳缆、物流周转的货物捆扎固定，甚至部分轻型起重设备的手动拉索也会用到同结构的产品，不同场景下对绳索的捻距、卷绕堆叠的紧密度要求完全不同，做结构设计时不能一概而论。

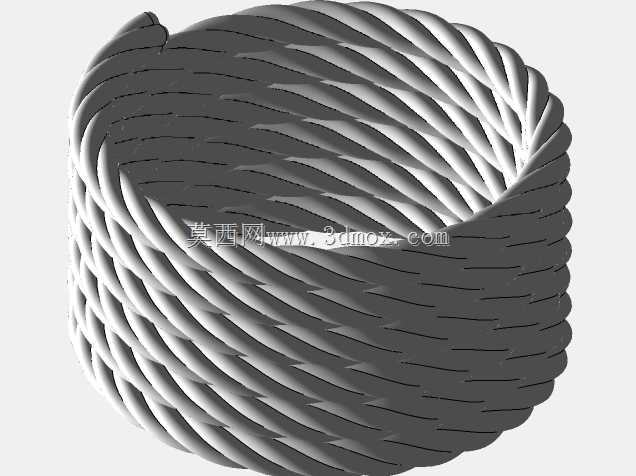

　　从产品本身的功能特性来看，这款模型还原的是标准Z捻三股结构，单股绳由多股纤维束加捻成型后，再以固定捻距反向捻合为整绳，这种结构的优势在于受力时各股纤维的应力分布更均匀，不会出现单股先断的情况，整绳的抗拉伸延展性、抗扭转性能都比单股绳好很多。卷绕成型的状态是自然层叠排布，每层绳圈都嵌入下层相邻绳圈的捻合凹槽里，没有强行挤压变形的情况，这种自然堆叠的状态，和实际卷筒收绳时的排布逻辑完全一致，做容绳量计算时可以直接参考模型的堆叠密度，不用再额外打修正系数。

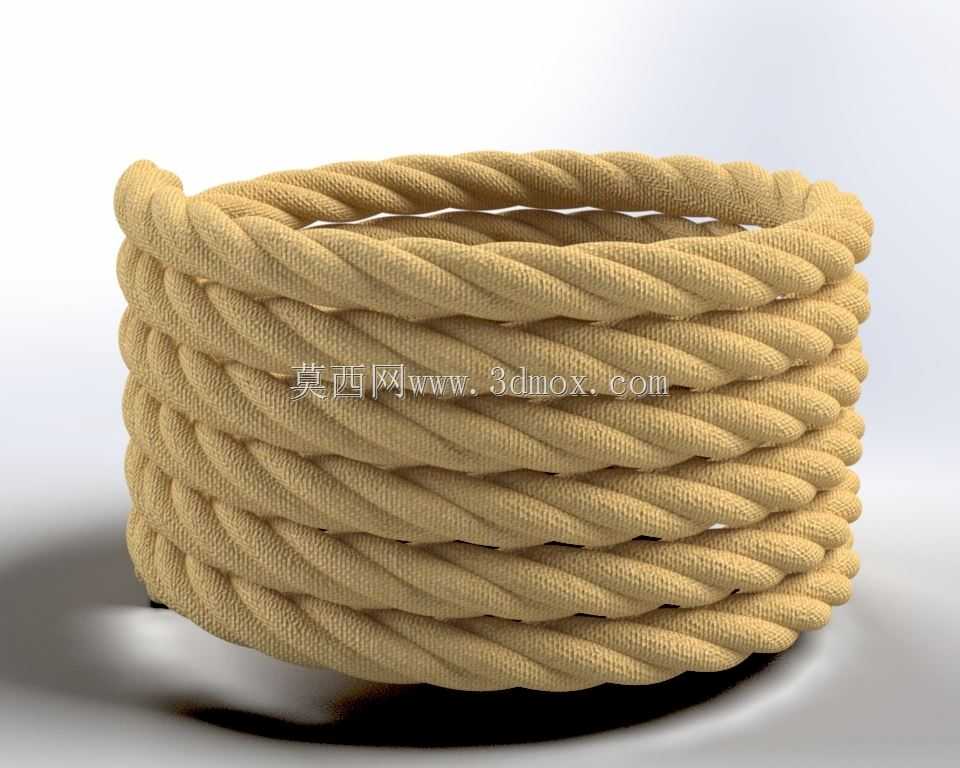

　　设计思路上，这个模型没有用简单的螺旋线扫掠偷懒，而是先做单股纤维束的捻合实体，再通过螺旋阵列生成整绳的连续结构，卷绕部分的路径是按照实际卷筒收绳的排布逻辑做的：第一层绳圈紧密贴合卷筒基准面，相邻绳圈的中心距等于整绳的公称外径，第二层绳圈的中心刚好落在第一层两个绳圈形成的凹陷处，依次向上堆叠，每一层的卷绕直径随着堆叠层数递增，完全还原了实际卷绕时的层间关系。绳体表面的纤维纹理也做了细节还原，不是光滑的圆柱面，能体现出纤维捻合带来的表面凹凸，做渲染或者运动仿真时，能更真实地模拟绳索和导向轮、挂钩等构件接触时的摩擦状态。

　　再说到外形尺寸和安装边界的匹配，从模型的卷绕状态来看，整绳公称直径属于常规工业用轻型绳缆规格，卷绕后的内圈直径适配常用的手动绞车、小型卷筒的安装尺寸，外圈直径控制在常规容绳腔的容纳范围内，不会出现卷绕后超出卷筒边界的情况。做配套结构设计时要注意，导向轮的轮槽宽度要比绳的公称外径大10%左右，因为捻合结构的绳体在受力弯曲时，横截面会有轻微的变形，轮槽太窄会挤压绳体加速磨损；固定绳端的压块、绳卡的接触面要做和绳径匹配的圆弧槽，不能用平面直接压接，否则会破坏绳体的捻合结构，降低整绳的破断拉力。

　　很多工程师做绳缆相关的结构时，总觉得绳索是柔性件不用做精细建模，实际上在做装配验证的时候，简化的圆柱绳模型会漏掉绳体表面捻合凸起的尺寸，比如计算绳圈堆叠高度时，光滑圆柱模型的层间距等于绳径，而实际捻合绳的层间距因为嵌合作用会比绳径小5%-8%，如果按照简化模型设计卷筒的挡边高度，很容易出现最后一层绳高出挡边、出现脱绳的风险。另外在做运动仿真时，精细的绳体模型能更准确地模拟绳索和接触件的摩擦系数，仿真出来的牵引力、绳索摆动幅度都更接近实际工况，不会出现仿真结果和实际测试偏差过大的问题。

　　还有个容易忽略的细节，这类捻合绳在自由卷绕状态下会有轻微的自转扭矩，也就是常说的“打扭”，设计时如果是用于需要垂直起吊的场景，要在绳端加转环来释放扭矩，而这个模型的捻距参数是按照常规不旋转绳的捻距比例做的，三股的捻合角度控制在合理范围内，自身的扭转扭矩相对较小，适配大部分不需要额外加转环的轻型牵引场景。如果是用于长期暴露在户外的场景，还要考虑绳体的蠕变伸长量，模型里的卷绕紧密度是按照初始安装状态做的，长期受拉后绳圈会有轻微的收紧，设计卷筒时要预留出一定的容绳余量，避免绳体伸长后出现松脱乱绳的情况。
