1:1比例还原1K62普通卧式车床结构

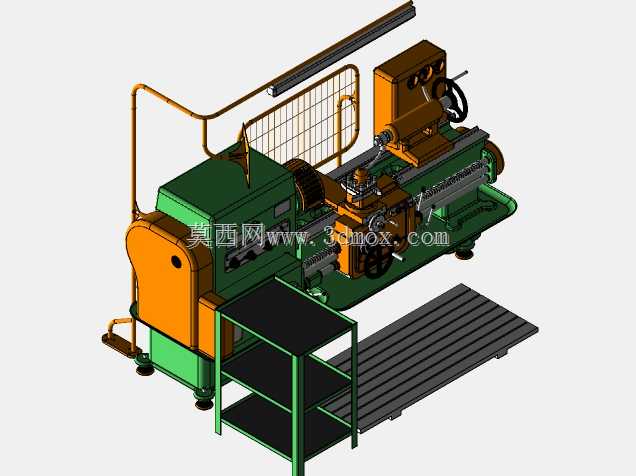

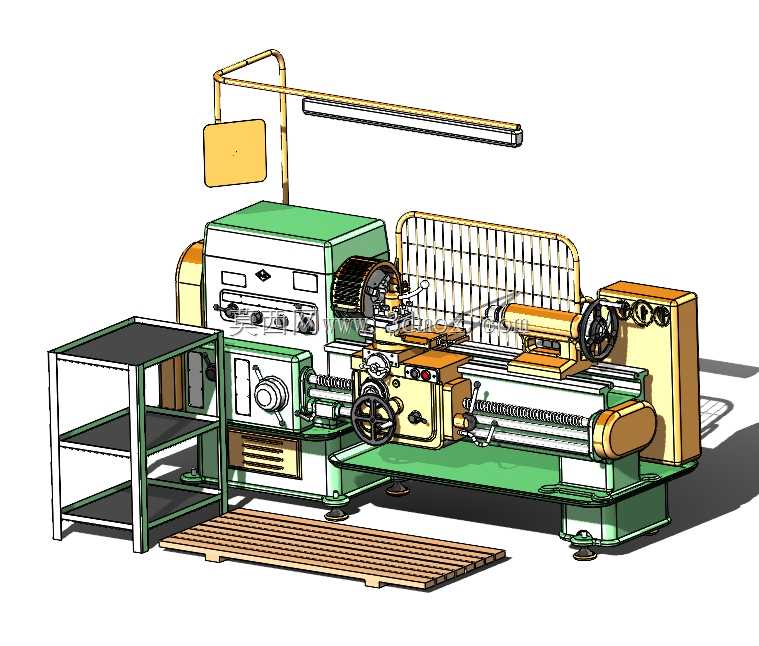

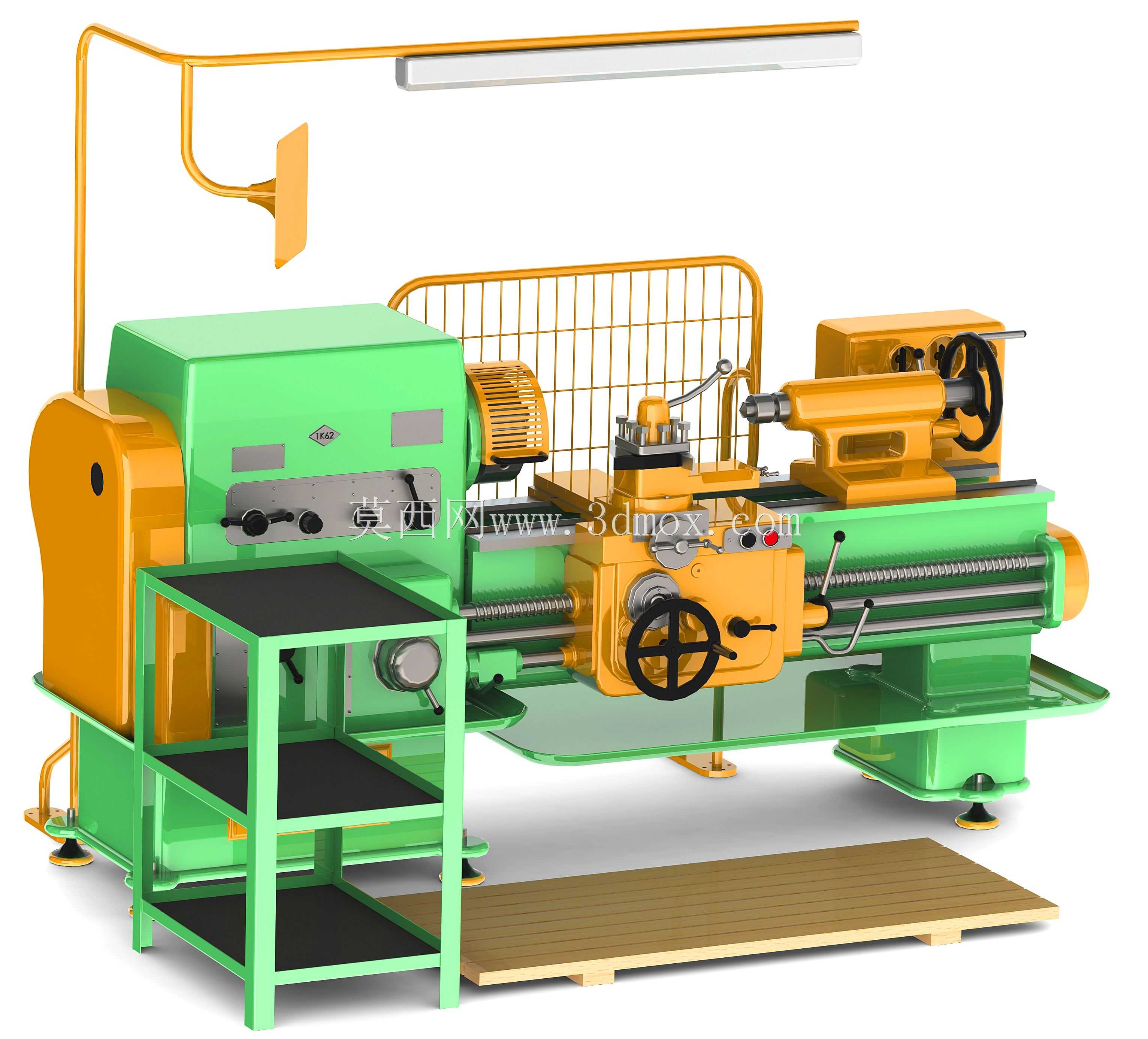

　　这款1K62卧式车床的三维结构完全按照实物1:1比例构建，覆盖了从床身底座、主轴箱、进给箱、溜板箱、刀架、尾座到操作面板、冷却照明系统、防护栏、配套置物台的全部细节，每一处结构的装配关系、运动边界都严格遵循实际设备的物理逻辑，没有做简化或者省略处理。在机加工生产场景里，这类卧式车床是中小批量零件加工、设备维修车间、职业技能实训场地的核心通用设备，可完成外圆车削、内孔镗削、端面切削、螺纹加工、锥面车削、成型面加工等多类工序，适配黑色金属、有色金属、部分非金属材质的轴类、盘类、套类零件加工，加工精度稳定，操作门槛低，是机械加工领域服役范围最广的通用机床品类之一。从设计还原的角度看，建模过程中首先锚定了床身的安装基准：

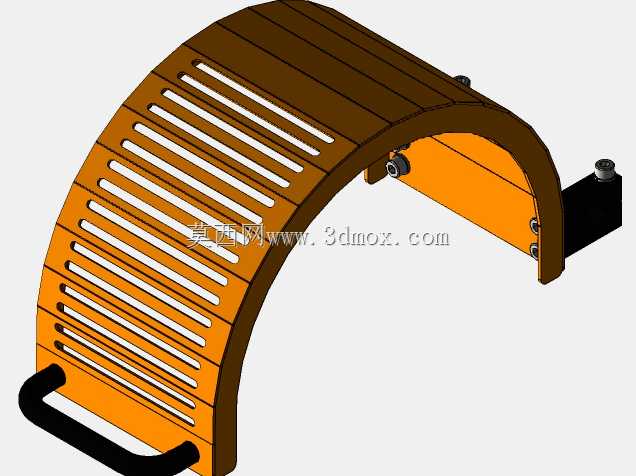

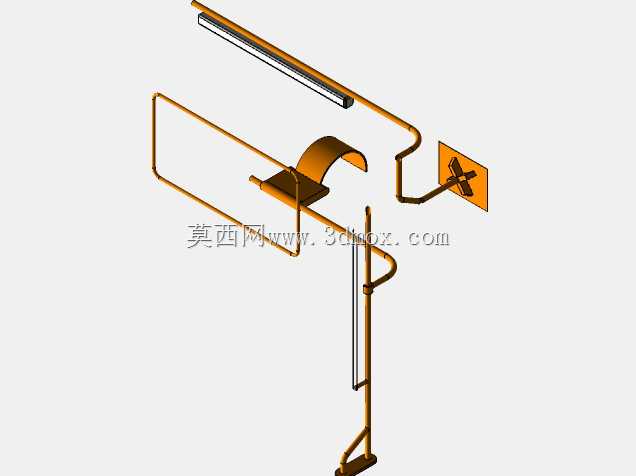

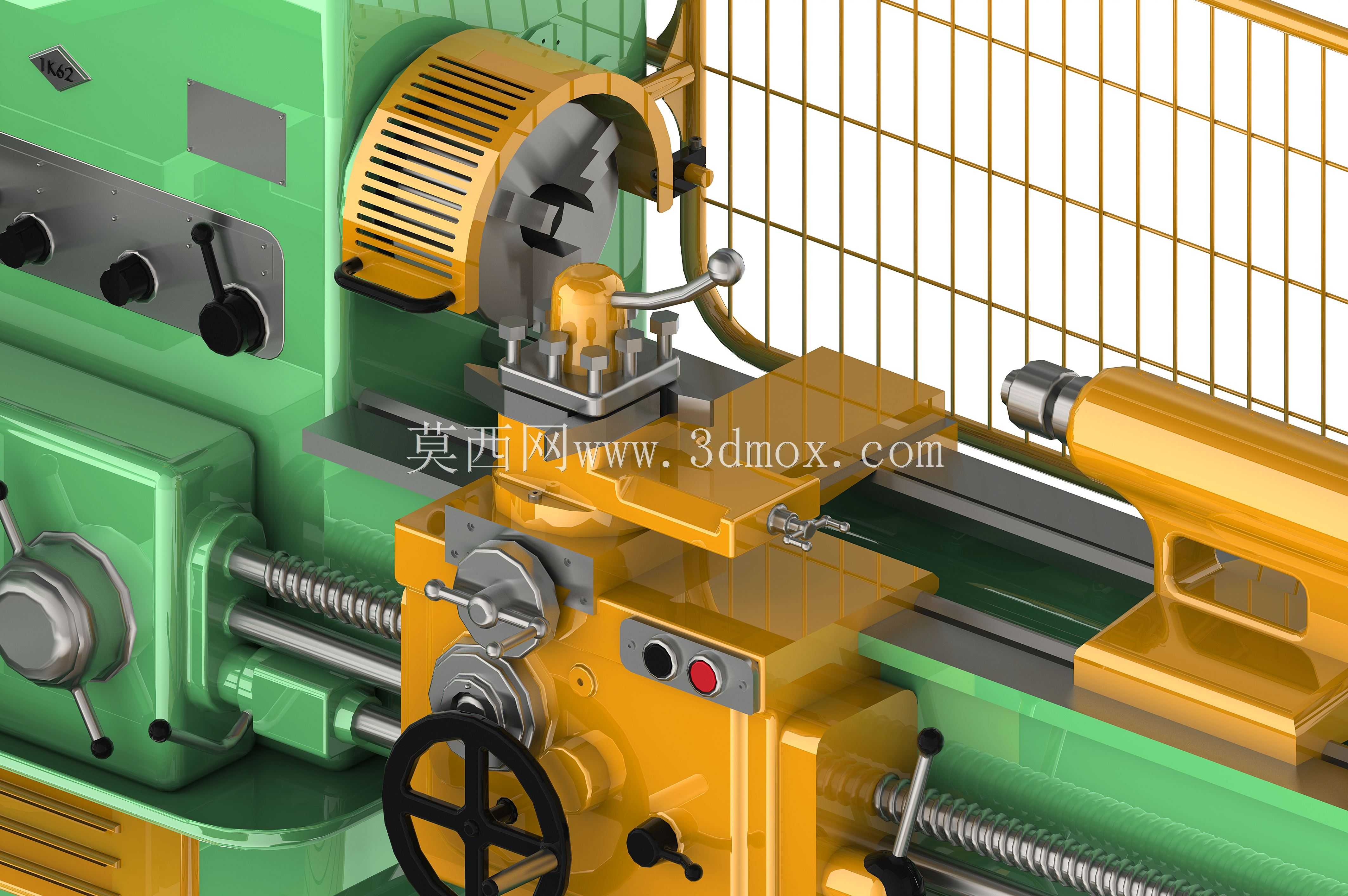

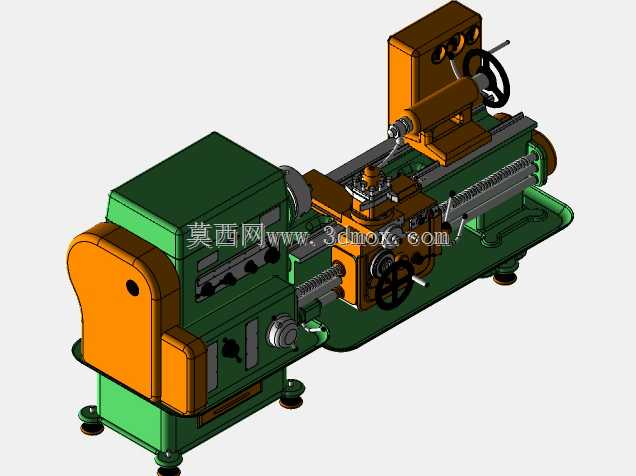

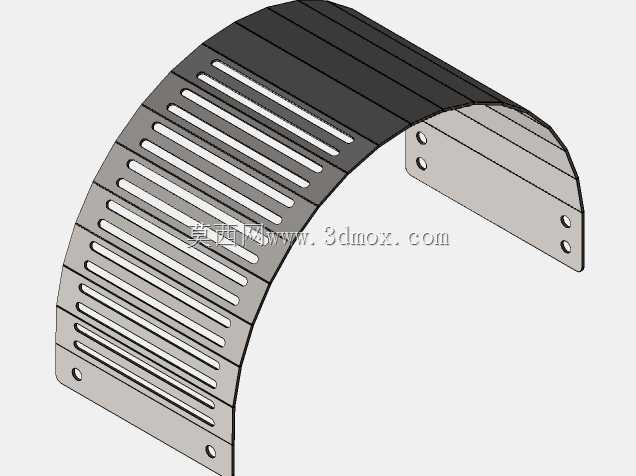

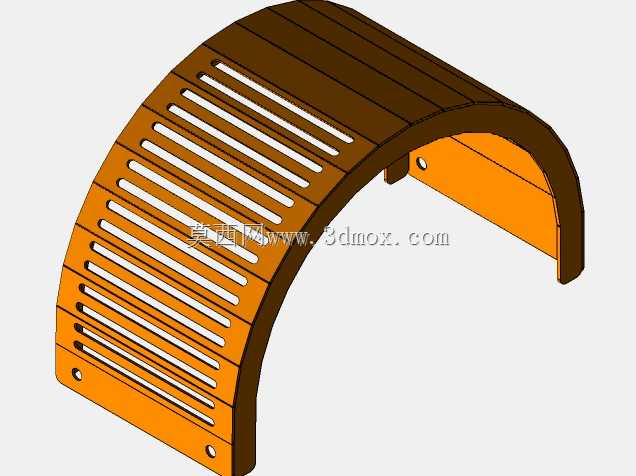

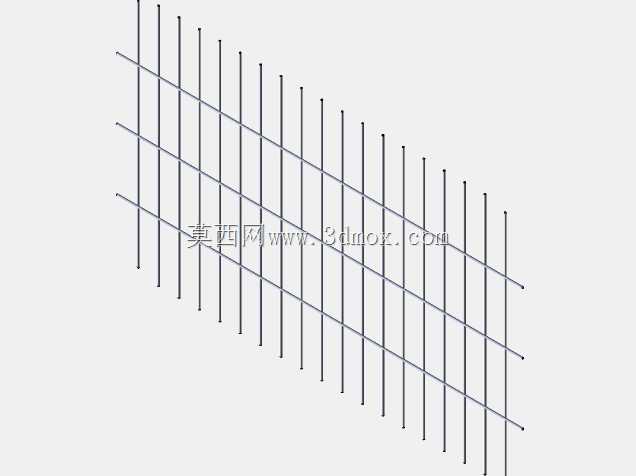

　　床身底部的调平垫铁位置、地脚螺栓预留安装孔位都和实物完全一致，整体安装占地边界包含了左侧配套的三层置物工作台、床身前侧的木质脚踏板、床身上方延伸的工作灯支架全部外轮廓，在做车间布局规划、生产线排布仿真时，可以直接调用该模型核算设备间距、操作通道预留尺寸，不会出现实际安装时空间不足的问题。主轴箱部分还原了变速手柄的档位位置、主轴端部的卡盘连接结构、箱体上的油标观察窗位置，进给箱的手柄排布、丝杠光杆的传动连接关系、溜板箱的手轮位置、自动进给操作手柄的行程范围都和实物匹配，刀架部分的四方刀架装刀空间、小刀架的转动角度范围、尾座的套筒伸缩行程、锁紧机构结构都做了完整还原，甚至床身外侧的导轨防护罩、主轴端的安全防护网格、操作侧的急停按钮位置、

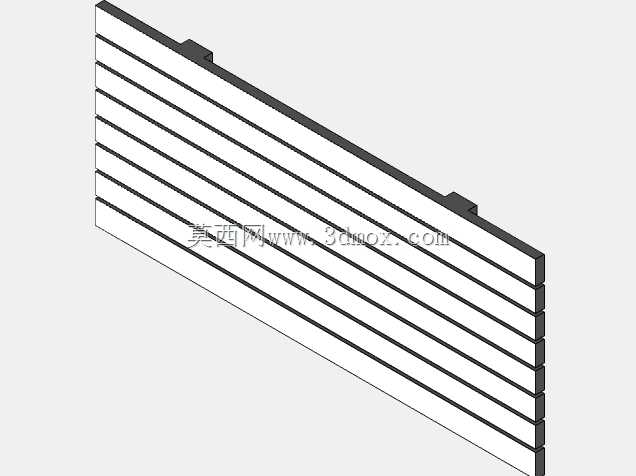

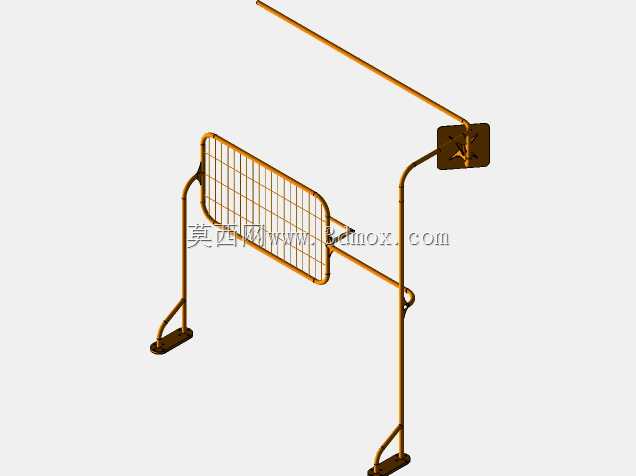

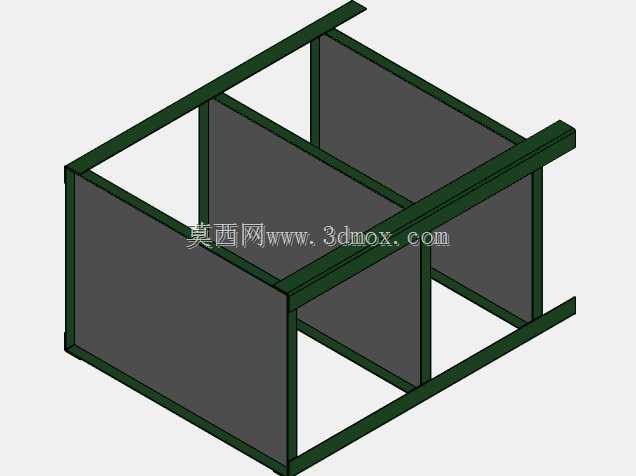

　　冷却管路的走向都没有遗漏。在做设备结构教学、机床改造设计、加工工艺仿真时，这个模型可以直接拆解查看各部件的装配关系，不需要再额外补画细节结构；做车间数字化建模、虚拟实训系统搭建时，模型的外形比例、部件位置完全贴合真实设备，不会出现视觉比例失真的问题。配套的三层置物工作台是车间实际使用中常见的辅助配置，台面高度和床身操作高度适配，可放置量具、刀具、待加工工件，脚踏板的防滑条纹、支撑高度也符合实际操作的人机工程要求，工作灯的悬臂可转动范围、灯头照射角度调整边界都做了运动约束还原，冷却系统的喷嘴位置、管路走向也和实际设备一致。这类普通卧式车床的整体刚性强，主轴转速范围覆盖低速重切削到高速精车需求，进给量调节档位丰富，可适配不同材质、

　　不同加工精度要求的零件生产，在做新车间产能规划时，通过该三维模型可以直观核算单台设备的操作空间需求、物料周转空间预留，结合加工工序的排布模拟工件上下料的路径，优化车间的设备布局方案；在做机床数控化改造设计时，可以直接在该模型基础上加装伺服电机、数控系统安装位、自动进给机构，核算改造部件的安装空间，避免实际改造时出现部件干涉的问题。模型的各部件都做了独立的装配层级划分，主轴、丝杠、光杆、刀架、尾座等运动部件都预留了运动副设置的基准，导入动力学仿真软件后可以快速添加运动约束，模拟车削加工时的进给运动、主轴转动过程，验证加工过程中各部件的运动干涉情况。
