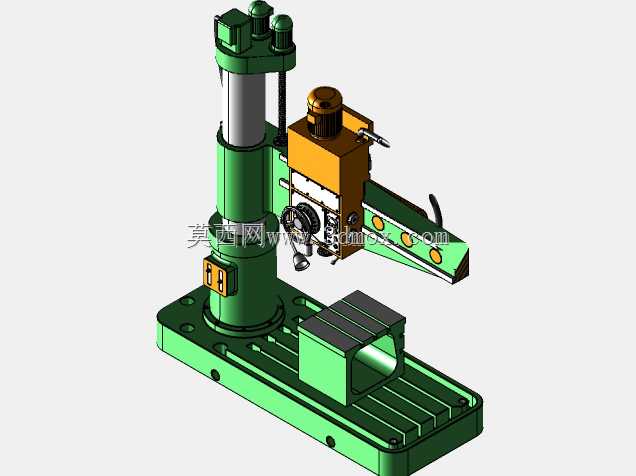

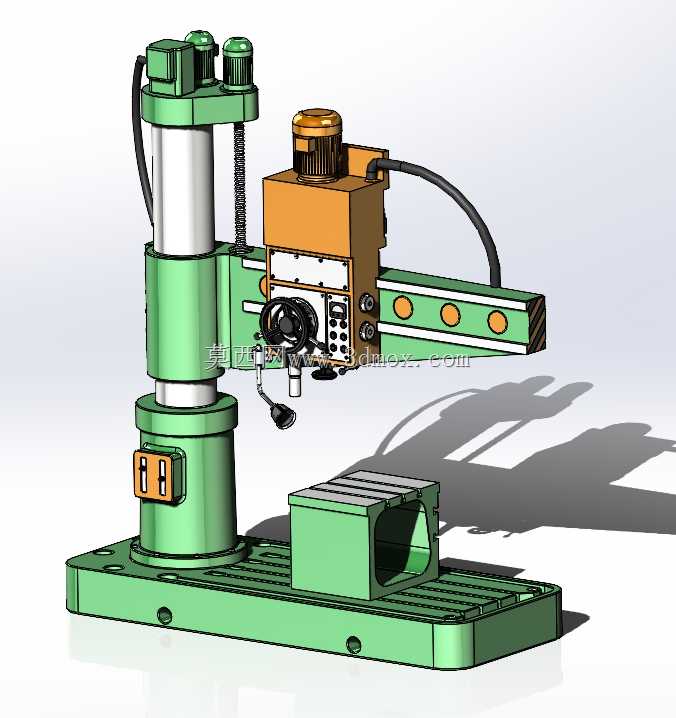

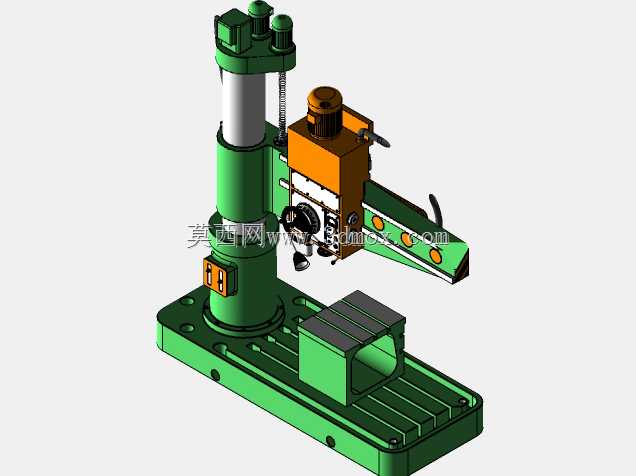

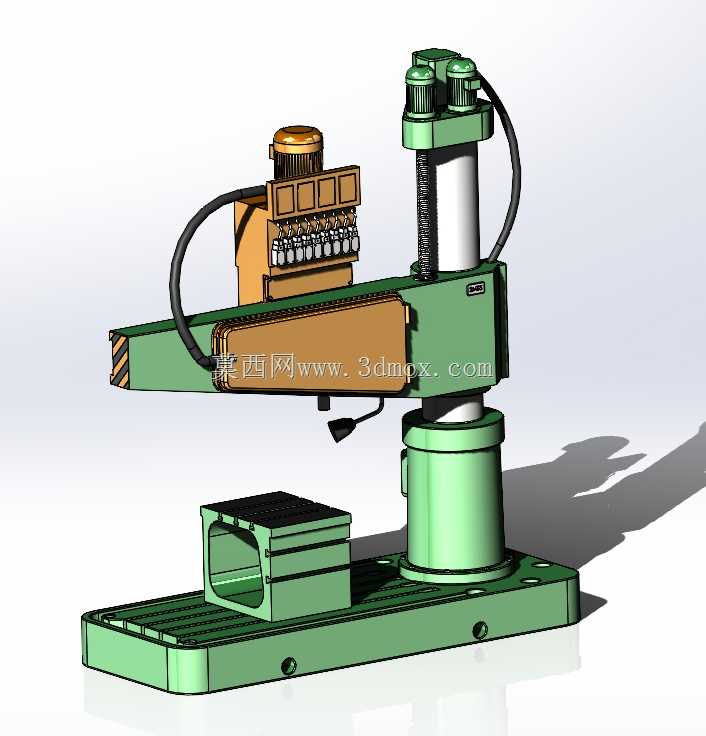

2M55摇臂钻床工业加工设备结构设计

　　在中小批量机械零件加工、工装夹具修配、五金件预制孔加工等场景里，摇臂钻是车间里使用频率极高的孔加工设备，这款2M55型摇臂钻的结构设计完全贴合通用机加车间的实际使用需求，没有冗余的花哨结构，每一处部件的布局都围绕操作便捷性、加工稳定性来做考量。从实际加工场景来看，这类摇臂钻主要承担的是中大型工件的钻孔、扩孔、铰孔、攻丝以及锪端面作业，相比台式钻床，它的摇臂可绕立柱做360度回转，横臂部分能沿立柱垂直升降，主轴箱还可以沿着摇臂的导轨做水平方向的移动，调整加工位置的时候不需要反复挪动重型工件，只需要调整主轴的对位位置就能对准待加工孔位，能大幅降低重型工件装夹对位的劳动强度，尤其适合箱体类、机架类、大型法兰类零件的孔系加工作业，在通用机械制造、五金加工、设备维修车间、钢结构预制场都有极高的适配性。

　　从功能特性上看，这款设备的主轴进给保留了手动进给与自动进给两套结构，手动进给模式适合小批量、孔位精度要求高的对位加工，操作工人可以通过手轮的细微进给量控制来保证钻孔初始阶段的对位精度，避免钻头滑移偏孔；自动进给模式则适合同规格批量孔的加工作业，能稳定控制进给速率，减少人工操作的疲劳度，也能避免手动进给速率不均导致的钻头崩损、孔壁粗糙度超差问题。主轴箱上的变速机构采用了分级齿轮变速结构，可以根据不同的加工材质、钻头直径调整合适的主轴转速，比如加工低碳钢工件用大直径钻头时选择低转速大进给，加工铝合金件或者小直径孔时切换高转速，适配不同材质的切削参数要求。设备的摇臂锁紧、立柱锁紧、主轴箱锁紧结构都做了独立的操作手柄设计，调整完加工位置后可以分别锁紧对应运动副，避免加工过程中因为切削振动导致位置偏移，保证孔位的位置精度。

　　设计思路上完全遵循了实用优先的原则，底座采用了大尺寸的箱型铸铁结构，一方面足够的重量可以保证整台设备的稳定性，即使满负荷钻孔切削时也不会出现整机晃动的问题，底座上的T型槽结构可以直接用来装夹大型工件，也可以配套安装专用的加工工作台，拓展装夹的适配性。立柱部分采用了内外双柱结构，内柱固定在底座上，外柱可以绕内柱回转，配合摇臂的升降结构，既保证了回转的灵活性，也保证了立柱整体的刚性，不会因为摇臂伸出过长导致主轴下垂变形。摇臂的导轨面做了矩形导轨设计，相比燕尾导轨承载能力更强，也更方便日常清理切屑，避免导轨面卡滞影响主轴箱移动顺畅度。电气控制部分的箱体布置在摇臂的侧上方，操作按钮都设置在主轴箱的正面操作位，工人站在设备正面就可以完成主轴启停、进给切换、锁紧操作，不需要反复移步操作，符合人机工程的操作逻辑。冷却系统的管路沿着摇臂布置，喷嘴可以对准钻头切削位置，加工时可以持续输送切削液，降低钻头切削温度，延长刀具寿命，同时冲掉钻孔产生的切屑，避免切屑刮伤已加工孔壁。

　　从安装边界与外形尺寸来看，这款设备的底座采用水平地脚安装，安装时需要保证底座的水平度误差控制在允许范围内，避免长期使用导致立柱倾斜影响加工精度；设备的回转半径覆盖了从立柱中心到摇臂最大伸出长度的整个圆形加工区域，安装时需要在设备周边预留足够的操作空间，保证摇臂可以完整回转，不会和周边的其他设备、工位器具产生干涉。摇臂的最低升降位置要适配常用工件的最大高度，保证最高的待加工工件可以放置到底座或者工作台上时，主轴有足够的向下行程完成通孔加工；主轴的端面到工作台面的最大、最小距离覆盖了常规加工工件的高度范围，不需要额外垫高工件就能完成大部分常规零件的加工作业。主轴的锥孔采用标准的莫氏锥度，可以配套安装不同规格的钻夹头、钻头接杆、攻丝夹头，适配市面上通用的孔加工刀具，不需要定制特殊的刀具连接配件，降低了设备的使用配套成本。整体结构的拆解逻辑也符合设备维护的需求，日常需要润滑的导轨面、齿轮箱注油点、锁紧机构的调整位置都预留了操作空间，日常保养时不需要大范围拆解设备就能完成润滑、间隙调整作业，适合车间长期高频使用的维护需求。
