2Л53型摇臂钻床工业设备三维结构

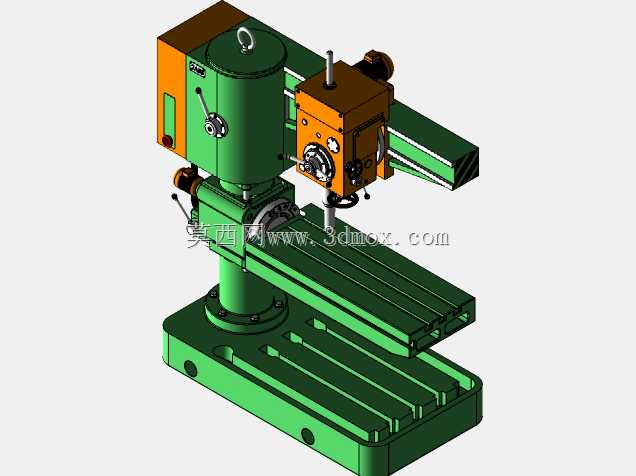

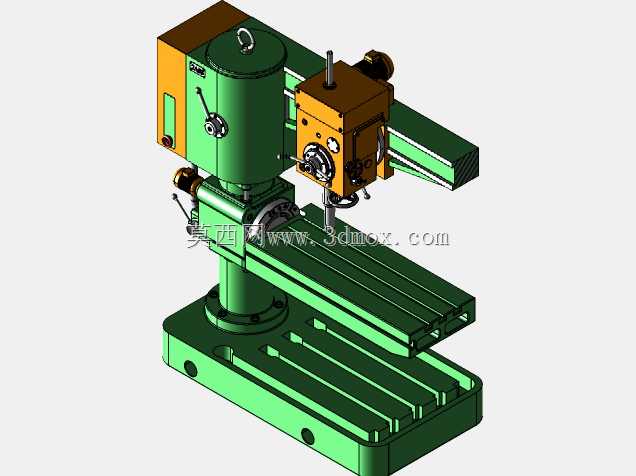

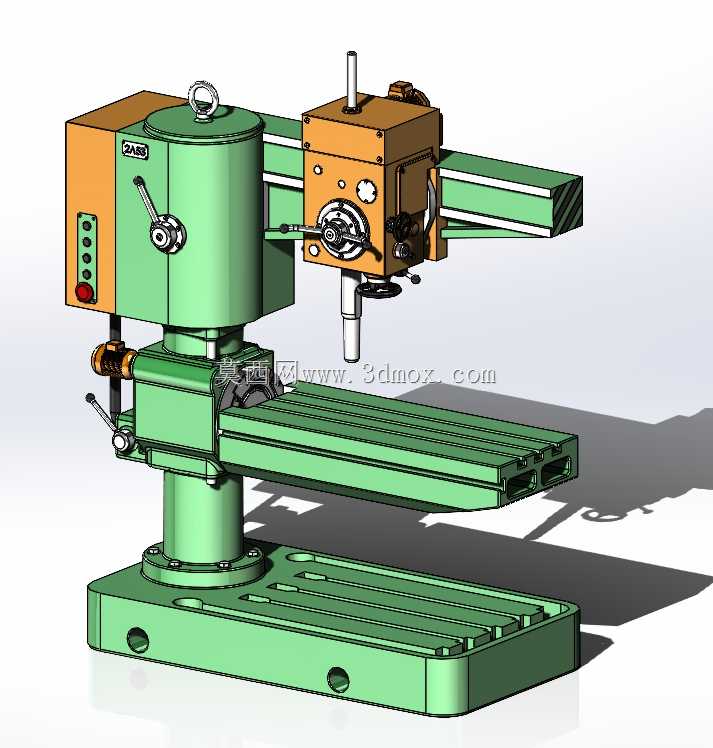

　　这款摇臂钻床的三维结构完整还原了设备的实体装配关系，从底座的T型槽布局到摇臂的回转锁紧机构，每一处细节都对应实际加工场景的使用需求。在中小批量机械加工车间里，这类设备主要承担大型工件的孔系加工任务，不同于立式钻床需要移动工件对位的操作逻辑，它的摇臂可绕立柱做360度回转，主轴箱能沿摇臂导轨横向移动，配合主轴的垂直进给行程，可在不挪动重型工件的前提下，覆盖底座工作范围内任意位置的钻孔、扩孔、铰孔、攻丝作业，尤其适合箱体类、机架类异形工件的孔加工工序，能大幅减少工件装夹对位的辅助工时。

　　从结构设计逻辑来看，底座采用加厚铸铁式的箱型结构，表面加工有多条平行T型槽，用于装夹工件或配套工装夹具，底部预留的安装孔可通过地脚螺栓与车间混凝土地面固定，保证大进给钻削时的设备稳定性，底座的空腔结构同时承担切削液收集与存储的功能，回液槽的坡度设计可让使用后的切削液自然回流至储液腔，配合冷却系统实现切削液循环。立柱采用双层结构设计，内立柱固定在底座上，外立柱可绕内立柱回转，摇臂通过套筒与外立柱配合，可沿立柱做垂直升降调整，调整到位后通过锁紧机构将外立柱、摇臂、主轴箱三者锁紧，避免钻削过程中出现结构晃动影响加工精度。主轴箱内部集成了主轴变速机构、进给机构与操作手柄，不同转速档位对应不同直径刀具、不同材质工件的钻削参数需求，主轴的进给可实现手动与自动切换，自动进给档位匹配不同的进给量，满足粗钻、精钻的工艺要求，主轴端部的锥孔用于安装钻夹头、钻头、铰刀等刀具，配合行程限位装置可控制钻孔深度，避免钻穿工件或超程碰撞。

　　在安装边界上，设备的整体占地尺寸需结合摇臂最大回转半径预留操作空间，底座周边需预留至少0.8米的操作与维护通道，立柱后方需预留摇臂回转时的避让空间，避免与车间其他设备、墙体发生干涉；设备安装时需保证底座的水平度偏差在允许范围内，否则长期使用会加剧立柱、摇臂导轨的不均匀磨损，影响加工精度。摇臂的升降行程决定了可加工工件的最大高度，实际选型时需结合车间常加工工件的最大高度匹配参数，避免出现工件高度过高无法放入加工区域的问题。主轴的最大钻孔直径是设备的核心加工能力参数，这款设备可覆盖常规黑色金属、有色金属的中等直径孔加工，配合专用工装还可完成锪平面、镗孔等衍生工序。

　　从三维建模的细节还原度来看，模型完整呈现了各部件的装配约束关系，包括操作手柄的安装位置、电控按钮的布局、锁紧手柄的操作角度、导轨面的防护结构，甚至吊环、油杯等辅助部件都做了对应还原，可用于设备结构教学、车间布局规划、维修拆装模拟等场景，建模时对各运动部件的行程范围做了对应约束，可直观演示摇臂升降、回转、主轴箱移动、主轴进给的动作逻辑，帮助从业者快速理解这类钻床的工作原理。在实际生产场景中，这类摇臂钻床常与车床、铣床、磨床等设备配套布置在机加工车间，作为孔加工工序的核心设备，相比数控钻床，它的操作门槛更低，维护成本更可控，适合多品种小批量的加工场景，在工装制造、设备维修、小型五金加工等领域都有广泛应用。模型中各部件的壁厚、加强筋布局都符合实际机床的铸造工艺要求，比如主轴箱、摇臂的箱体结构都设置了合理的加强筋，在保证结构刚性的同时控制设备整体重量，避免不必要的材料浪费，导轨面的宽度设计也匹配主轴箱的承重需求，保证主轴箱移动时的平稳性，锁紧机构的位置设置在操作便捷的区域，操作人员无需大范围移动即可完成各部位的锁紧操作，符合人机工程学的设计逻辑。
