立式台式钻床工业设备结构设计

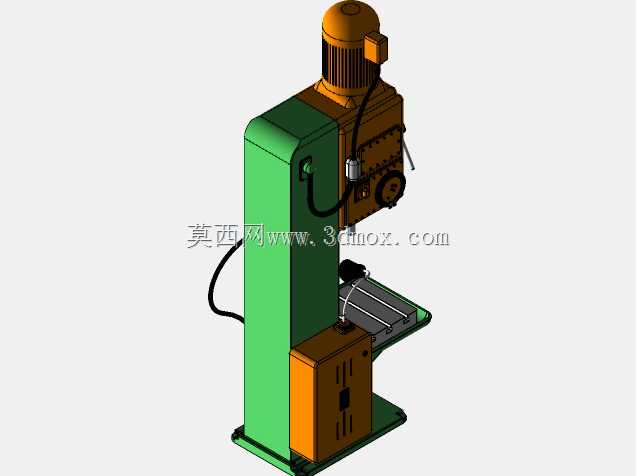

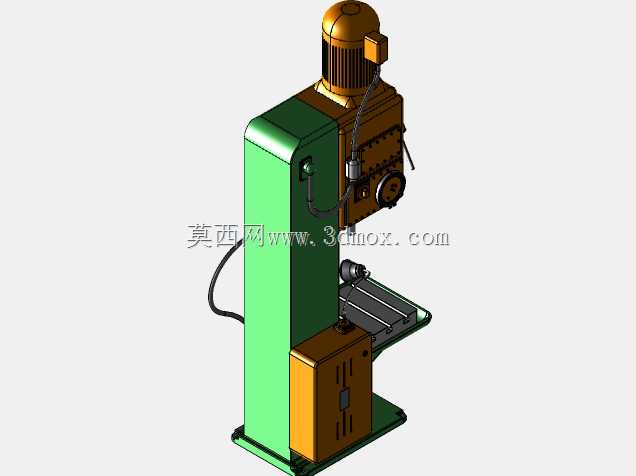

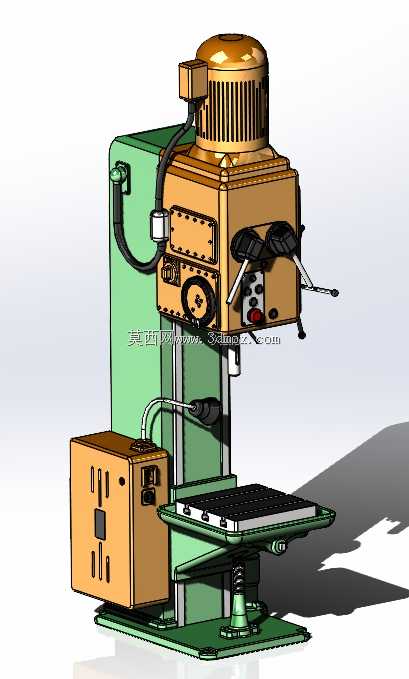

　　这款立式钻床的三维结构设计，完全围绕中小批量机加工车间的日常钻削作业场景搭建，适配五金加工、模具修配、小型零部件生产等多类场景的钻孔、扩孔、铰孔、攻丝作业需求，可覆盖常见黑色金属、有色金属及非金属板材、型材的孔加工工序，是车间机加工工位不可或缺的通用加工设备。从结构布局来看，整机采用立式方箱立柱搭配侧置电气柜的经典布局，主传动电机布置在机身顶部，通过内置的变速机构将动力传递至主轴箱，主轴箱可沿立柱导轨做上下进给调整，操作手轮布置在主轴箱正面两侧，符合一线操作人员站在设备正前方作业的操作习惯，双手操控进给手柄时的施力角度贴合人体工学，长时间作业不易产生操作疲劳。工作台采用带T型槽的矩形铸铁台面，可通过台面上的T型槽安装平口钳、

　　钻模夹具或者直接装夹工件，工作台下方配置升降调节机构与支撑弹簧，可根据待加工工件的高度灵活调整工作台的上下位置，调整到位后通过侧边锁紧机构固定，避免加工过程中工作台出现窜动影响钻孔精度。设备的电气控制箱独立布置在机身左侧下部，箱体上设置电源开关、启停按钮、急停按钮与状态指示灯，强电走线通过立柱内部的穿线孔连接顶部电机与主轴箱上的控制元件，外部走线采用带防护套的波纹管固定，避免加工过程中飞溅的切屑、切削液损坏线路，同时也能防止日常作业中磕碰拉扯造成线路破损。主轴部分采用高精度套筒结构，行程范围内的进给运动平稳，主轴锥孔可适配标准钻夹头、莫氏锥柄钻头等常用刀具，换刀操作便捷，主轴箱上设置的转速调节机构可根据不同加工材质、

　　孔径大小调整合适的主轴转速，避免转速不当导致的钻头烧损、孔壁粗糙度过大等问题。从安装边界来看，整机底座采用加厚铸铁结构，安装时需要通过地脚螺栓固定在硬化的车间地面上，底座的安装孔位间距预留了足够的操作与维护空间，设备后侧距离墙面需要预留至少300mm的散热与检修空间，左右两侧预留不小于500mm的工件上下料操作空间，设备正面操作区需要预留不小于800mm的操作人员站位空间，避免空间局促影响操作安全。设计过程中充分考虑了设备的日常维护需求，顶部电机的散热罩采用快拆结构，日常清理电机散热片积尘时无需拆解大量结构件，主轴箱的润滑油注油口布置在箱体侧面易操作位置，定期加注润滑脂时无需挪动工件或拆卸周边部件，电气柜的门采用带锁铰链结构，

　　检修时可完全打开，内部电器元件按照强电、弱电分区布置，线路标识清晰，方便故障排查。设备的进给操作机构设置了到位限位装置，当主轴进给到达设定行程上限时会自动触发限位，避免超程进给造成主轴、刀具或者工件的损坏，工作台的升降机构也设置了上下限位，防止调整过程中出现工作台脱落或者碰撞主轴箱的问题。整体机身的铸件部分都做了加强筋设计，在保证整体刚性满足钻削作业受力需求的前提下，尽可能控制整机重量，降低设备运输与安装的难度，机身外表面的涂装采用工业设备常用的锤纹漆工艺，耐油污、耐刮擦，日常清理切屑和切削液时不易掉漆，长时间使用也能保持外观整洁。这款钻床的结构设计完全贴合实际生产中的使用需求，没有冗余的花哨结构，所有部件的布局都围绕加工稳定性、操作便捷性、维护简易性三个核心方向展开，不管是用于小型加工厂的批量零件加工，还是用于维修车间的零星修配作业，都能很好地适配对应的作业场景，其结构参数也完全符合通用立式钻床的行业设计规范，可作为同类设备改型设计、结构优化的参考三维模型使用，建模过程中对每个部件的装配关系、运动干涉都做了完整校验，主轴上下进给、工作台升降等运动部件的行程都按照实际设备的运动范围做了约束，可直接用于运动仿真、结构受力分析等后续设计工作。
