6A56Γ型卧式升降台铣床结构设计

　　在通用机械加工车间的常规切削工序布局里，这类卧式升降台铣床始终占据着中小批量零件加工的核心工位，区别于重型龙门铣床的大工件适配性，也不同于台式钻铣床的轻载加工局限，6A56Γ型铣床的结构定位刚好覆盖了常规机加工件80%以上的平面、沟槽、齿轮、成型面的铣削作业需求。从车间实际排布的安装边界来看，该设备的底座采用整体铸铁浇筑结构，安装时需要预留的操作空间需要结合床身、升降台、工作台的全行程极限位置核算，横向进给方向的最大伸出量要考虑操作人员的站位安全距离，纵向行程两端需要预留工件吊装、工装更换的操作余量，垂直方向的升降行程上限要匹配车间天车的吊钩最低起吊高度，避免工件装夹时出现干涉。

　　从结构设计的逻辑来看，这款铣床的传动系统采用主轴箱固定布局，主轴的水平安装方向决定了其适配盘铣刀、圆柱铣刀、角度铣刀等多种刀具的安装特性，刀杆的支撑结构设计直接影响重切削时的刚性表现，模型中还原的主轴锥孔、拉杆锁紧结构、轴承位的配合公差，都是实际装配中需要重点管控的尺寸环节。升降台的燕尾导轨配合结构，承担了垂直方向的进给承载，导轨面的刮研余量、镶条的调整间隙，在三维模型中都预留了对应的设计基准，方便后续做运动仿真时验证进给过程的顺畅度，避免出现爬行、卡滞的问题。工作台的T型槽布局按照通用机床的标准槽距设计，能够适配常规的机用平口钳、回转工作台、分度头等通用工装的直接安装，不需要额外做转接板设计，这也是通用型铣床在车间里适配性强的核心原因。

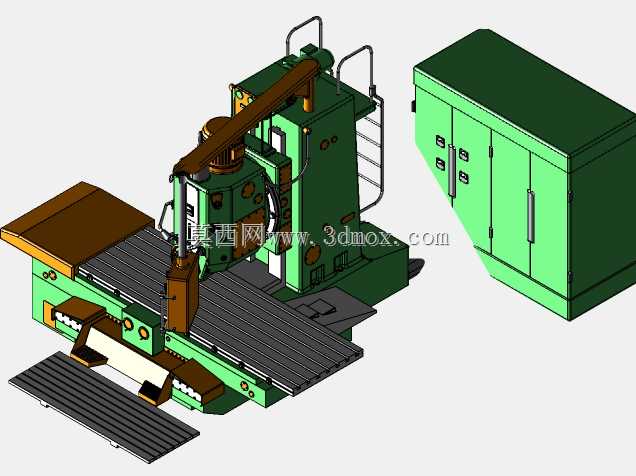

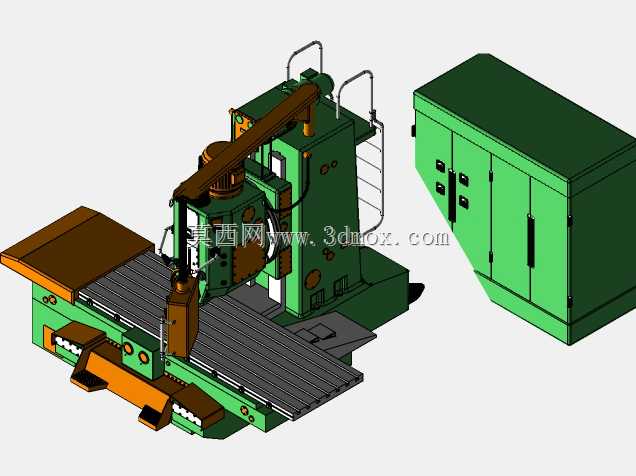

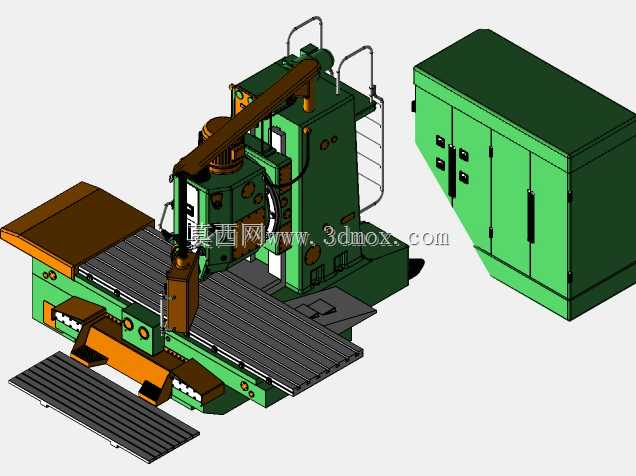

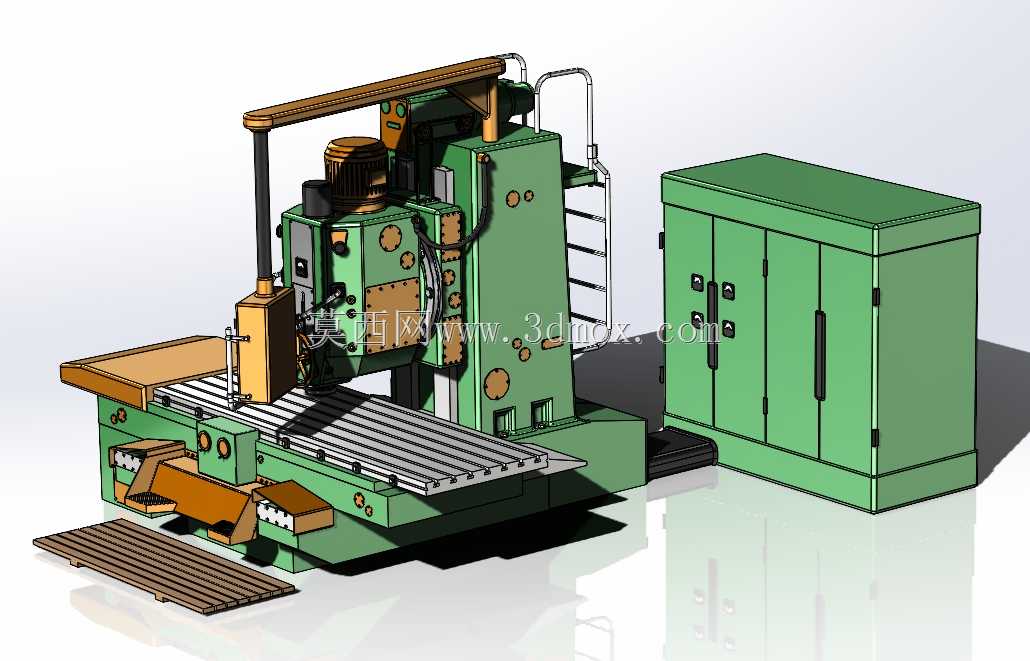

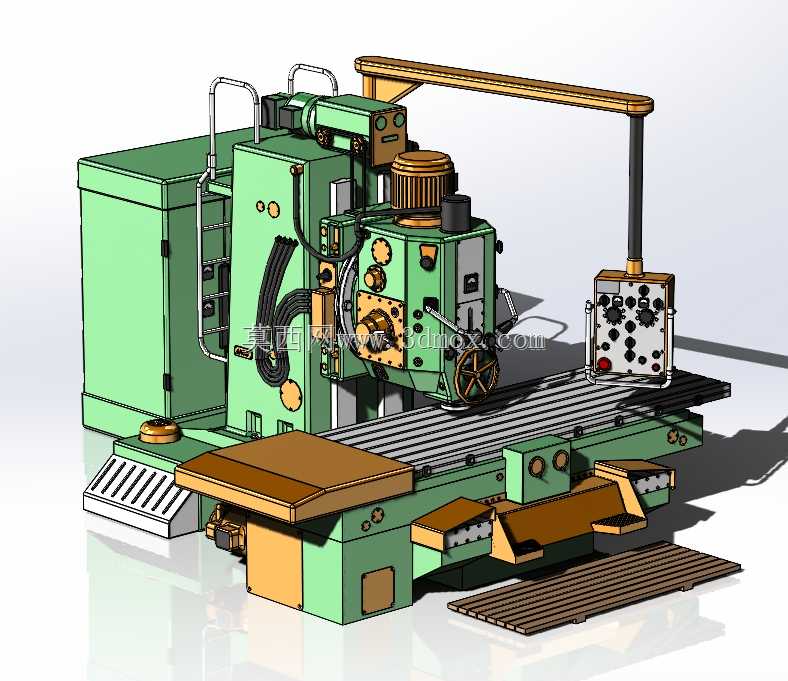

　　实际生产场景中，这类铣床常被用于加工箱体类零件的结合面、轴类零件的键槽、齿轮坯的齿形预加工、模具钢的粗铣开料，配合分度头使用时还能完成花键轴、离合器、螺旋槽等特殊型面的加工。模型在构建时严格按照1:1的实物比例还原，所有运动部件的行程限位都和实际设备保持一致，主轴的转速档位对应的传动齿轮配比、进给箱的变速操纵机构位置、冷却系统的管路走向、润滑系统的油池分布，都在模型中做了对应体现，方便结构设计人员在做车间布局仿真、工装夹具设计干涉检查、设备改造方案验证时直接调用，不需要重新测绘设备尺寸。

　　从安装调试的工程角度来说，该设备的底座水平调整螺栓的布置位置、电机的安装法兰尺寸、电气柜的走线空间、排屑槽的倾斜角度，这些细节在三维模型中都做了写实还原，做新车间布局规划时，可以直接导入模型验证设备之间的操作间距、物流通道的宽度是否满足安全生产规范，也可以结合模型的结构尺寸做专用工装的设计，比如定制的工件托架、刀具存储架、安全防护挡板，都能直接匹配设备的安装接口，避免现场安装时出现尺寸 mismatch 的问题。另外，模型中还原的各操作手柄的位置、手轮的操作半径，也能用来验证人机工程合理性，评估操作人员在常规作业姿态下是否能够顺畅完成进给调整、主轴变速、锁紧机构操作等动作，减少后续设备投用后的操作疲劳问题。
