立式单轴2M112深孔钻床结构设计

　　在中小批量机械加工车间的孔加工工序段，2M112型钻床是覆盖小直径深孔、浅孔钻削需求的核心通用设备，区别于台钻的轻载定位与摇臂钻的大跨距加工特性，该机型主打固定工位下的中等刚性钻削作业，适配黑色金属、有色金属及非金属型材的钻孔、扩孔、铰孔、攻丝等常规工序，常见于五金加工、模具修配、小型零部件量产的生产线旁工位，也可作为工装夹具制造环节的配套孔加工设备，无需复杂地基固定，常规硬化车间地面即可完成安装调平。

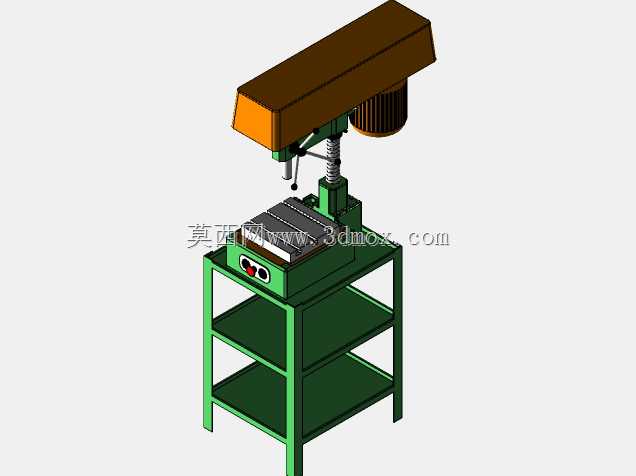

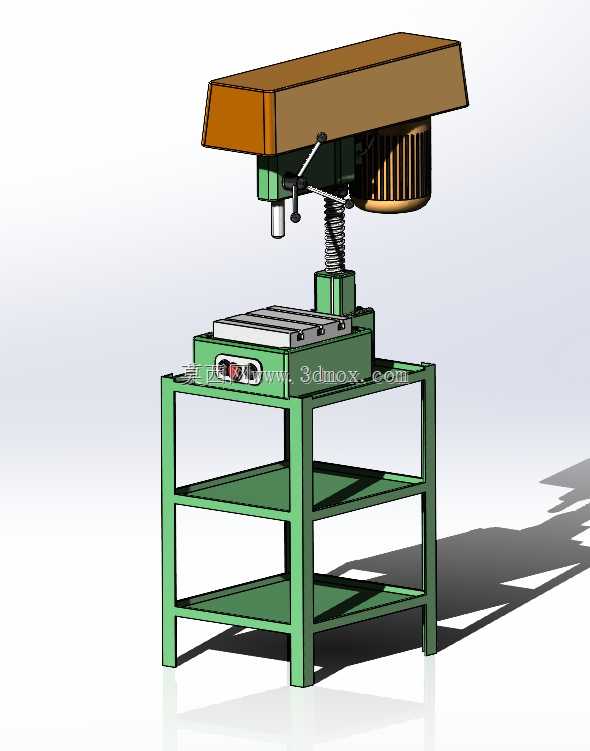

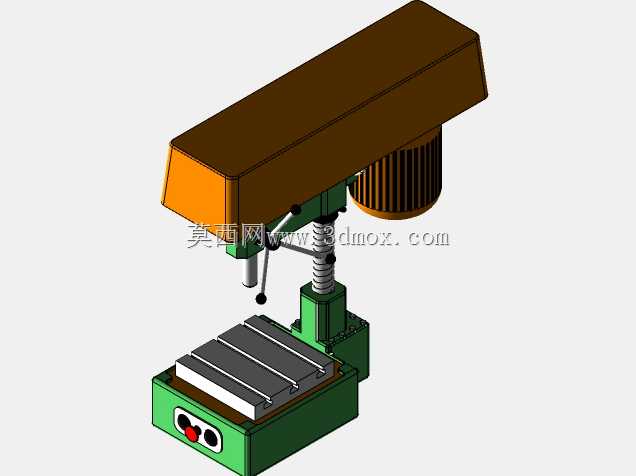

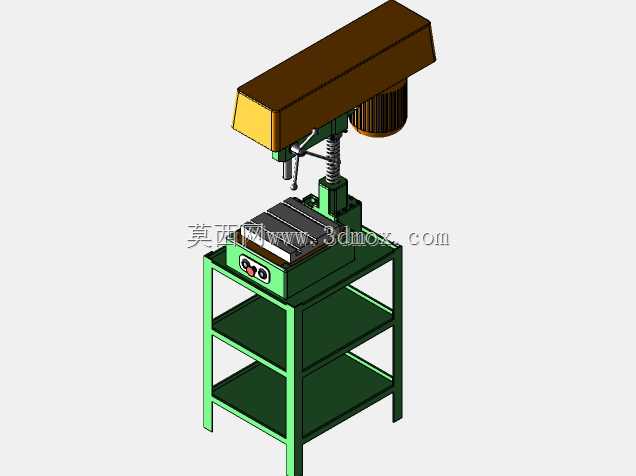

　　从整机结构布局来看，该钻床采用经典的立式箱型床身设计，主轴箱沿床身垂直导轨做进给运动，工作台可沿床身水平导轨调整前后位置，配合主轴的转速档位切换，可覆盖0.3mm到13mm直径范围内的钻削加工需求，主轴进给保留手动进给与定程切削两种模式，手动进给模式下操作人员可通过手轮实时感知钻削阻力变化，适配深孔钻削过程中的排屑停顿操作，定程切削模式可通过行程挡块预设钻孔深度，批量加工同尺寸盲孔时可有效控制孔深公差，避免人工操作的深度偏差。

　　设计层面上，该机型的主轴系统采用深沟球轴承与推力球轴承组合支撑结构，可同时承受钻削过程中的径向切削力与轴向进给力，主轴锥孔采用标准莫氏锥度，可快速换装不同规格的钻夹头、接杆，适配不同柄径的切削刀具；床身内部预留了传动腔与电机安装位，主电机通过V带传动将动力传递至主轴箱，带传动结构可在钻削过载时发生打滑，避免硬传动导致的刀具崩断、主轴变形问题，同时带轮的不同直径配比可实现多档转速切换，针对不同材质工件匹配合理的切削线速度，比如钻削铝合金件时可切换至高速档位，钻削45号钢调质件时切换至中低速档位，减少刀具磨损。

　　工作台采用T型槽结构设计，槽间距符合通用机床夹具安装标准，可直接搭配平口钳、回转工作台、专用钻模等工装使用，工作台面的平面度公差控制在0.02mm/100mm范围内，保证工件装夹后的基准水平度，避免钻孔出现偏斜；底座部分预留了切削液回流槽与排屑口，配套的冷却系统可将切削液直接输送至切削区域，带走钻削产生的切削热同时冲排切屑，尤其在深孔加工时，可避免切屑堵塞在排屑槽内导致的钻头烧损问题。

　　安装边界方面，该钻床整机占地尺寸约为800mm*600mm，整机高度约1700mm，安装时需预留后侧150mm的维护空间，用于传动带更换、电气线路检修，左右两侧各预留300mm的操作空间，方便工件上下料与工装调整，工作台最大升降行程约300mm，主轴最大行程约120mm，可装夹的工件最大高度约400mm，适配绝大多数小型盘类、轴类、板类零件的孔加工需求；电气控制部分采用集中式按钮盒布置，主轴启停、正反转、冷却泵开关均设置在操作位伸手可及的位置，操作时无需大幅移动身体，符合人机工程学设计要求。

　　在实际应用场景中，该钻床常搭配钻模使用完成批量零件的孔系加工，比如法兰盘的螺栓孔、小型支座的安装孔、轴类零件的径向定位孔等，相比数控钻床，该机型结构简单、维护成本低，对操作人员的技能要求不高，常规机加工操作人员经过简单培训即可上手操作，设备故障率低，日常维护仅需定期检查导轨润滑情况、V带张紧度、轴承温升即可，无需复杂的数控系统维护，是中小机加工企业孔加工环节性价比极高的通用设备。

　　结构细节上，该钻床的导轨面采用高频淬火处理，表面硬度可达HRC45以上，长期使用下的磨损量极小，可长期保持主轴与工作台的垂直度公差，保证钻孔的位置精度与直线度；进给手轮带有刻度盘，刻度值为0.1mm，手动进给时可精准控制进给量，针对薄件钻孔、精密铰孔等工序可实现微量进给，避免进给量过大导致的工件变形、刀具崩刃问题；床身侧面设置了深度标尺，可快速读取主轴的进给深度，调整定程切削挡块时无需额外测量，大幅缩短批量加工前的调机准备时间。
