2M55型立式钻削加工设备结构设计

　　在通用机械加工车间的孔加工工序段，2M55型钻床是承担中小尺寸零件钻、扩、铰、攻丝等多工序加工的核心设备之一，其结构布局直接决定了工位排布的灵活性与加工精度的稳定性。从实际产线布局来看，这类钻机通常布置在钳工工位与车床工位之间的过渡区域，无需单独做重型设备地基，普通硬化车间地面即可完成安装固定，适配多品种小批量的机加工生产模式，不管是维修车间的零散修配作业，还是中小批量生产线上的定型零件孔加工，都能快速调整参数投入使用。

　　从功能特性上看，该设备的主轴进给系统采用手动与微动进给结合的结构，操作人员可根据不同材质的加工需求切换进给模式：针对铸铁类脆性材料加工时，可采用手动快速进给提升效率，加工钢件等塑性材料时切换微动进给，避免钻头崩刃同时保证孔壁的表面粗糙度。主轴箱的升降导轨采用矩形淬硬导轨，配合间隙调整楔块，长期使用后可快速调整导轨间隙，保证主轴的回转中心与工作台面的垂直度，避免加工斜孔、孔位偏移等常见质量问题。工作台设计为可升降可回转的结构，侧面带有T型槽用于装夹平口钳、分度头或者专用工装夹具，针对法兰盘、轴承端盖这类圆周均布孔的零件，可配合分度头完成等分孔加工，无需二次装夹找正，大幅减少辅助装夹时间。

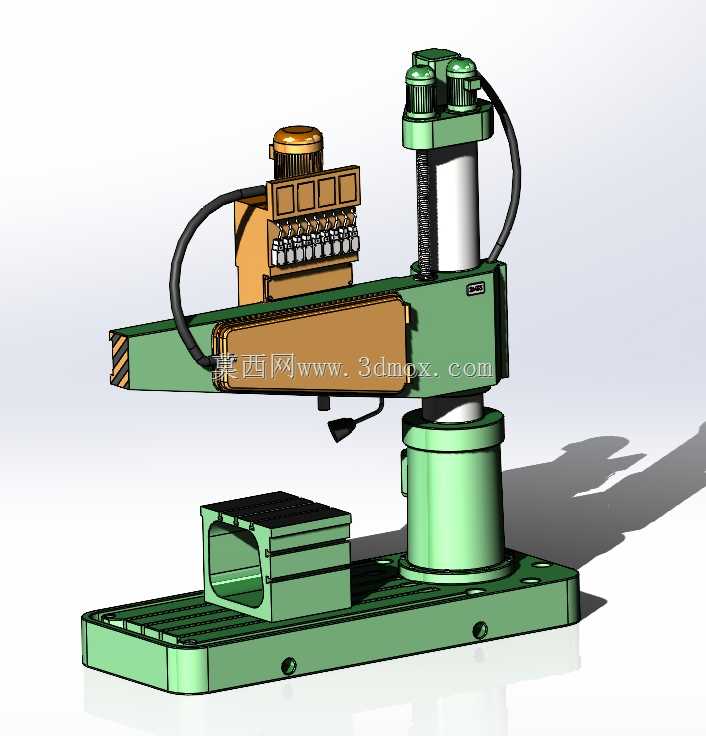

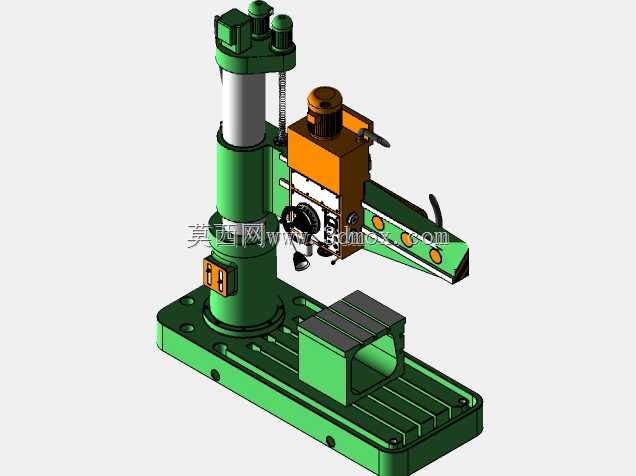

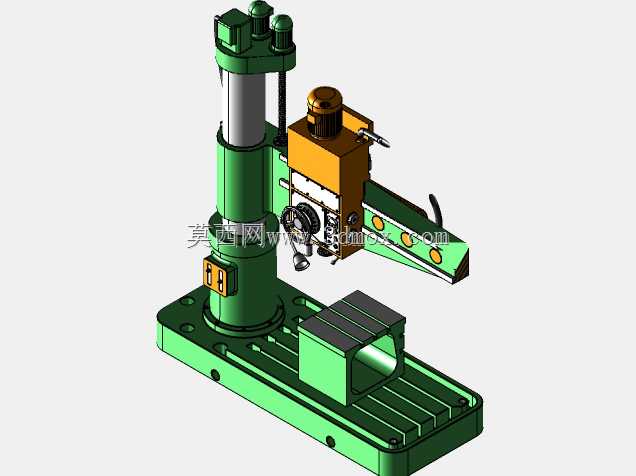

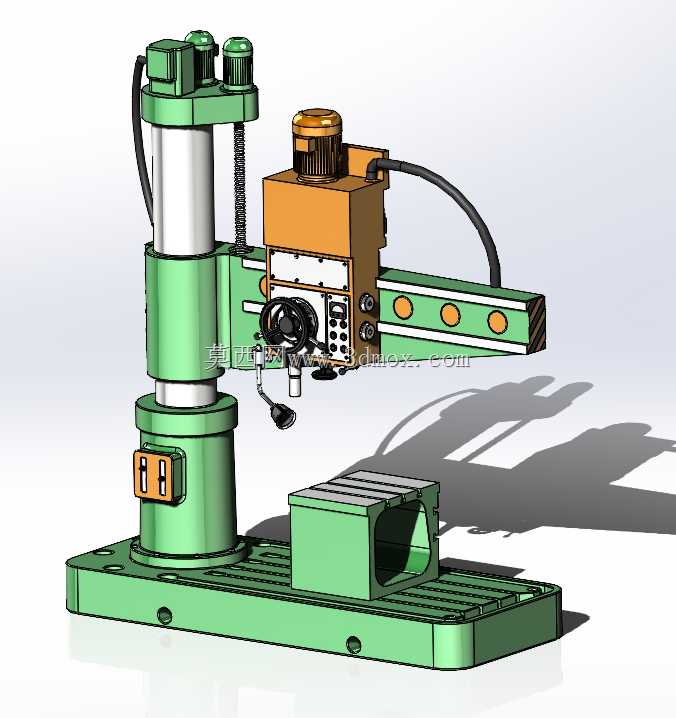

　　在设计思路层面，该模型完全按照实际设备的1:1比例还原结构，从床身的铸件壁厚到主轴的锥孔尺寸，都匹配真实设备的加工与装配公差要求。建模过程中优先考虑了结构的可装配性，所有运动部件都预留了合理的运动间隙，比如主轴与主轴套筒的配合间隙、升降齿轮与齿条的啮合间隙，都符合机械设计手册中对应的配合公差要求，不会出现运动干涉的问题。床身内部设计有加强筋结构，对应铸件的实际铸造工艺，避免壁厚不均导致的铸件变形，同时保证床身的整体刚性，在最大钻削直径工况下，床身的变形量控制在允许范围内，不会因为刚性不足导致钻头折断或者孔位超差。

　　关于安装边界与外形尺寸，该设备的整体占地面积控制在1.2米×0.8米的范围内，工作台的最大升降行程满足常规高度零件的加工需求，主轴中心到床身导轨面的距离决定了设备的最大加工跨距，可覆盖直径500mm以内的盘类零件的端面孔加工。设备的操作手柄、进给手轮的布置都符合人机工程学要求，操作人员站在设备正前方即可完成所有操作动作，无需频繁移动位置，适配8小时工作制下的操作强度，降低操作疲劳度。冷却系统的管路布局沿着床身侧面布置，不会干涉主轴与工作台的运动，冷却液可直接喷射到切削区域，同时回流到工作台下方的冷却液槽，配合过滤装置实现冷却液循环使用，减少切削过程中的刀具磨损。

　　从实际应用场景延伸来看，这类钻床还可通过加装多轴头、专用夹具的方式，完成特定零件的高效加工，比如针对阀门类零件的法兰孔加工，加装多轴头后可一次完成多个法兰孔的钻削，加工效率提升数倍。设备的电气控制部分采用集中布置的按钮站，急停按钮布置在操作人员最容易触碰的位置，符合机械设备的安全规范，避免突发状况下无法快速停机的安全隐患。主轴的转速调整通过变速箱内的齿轮滑移实现，多档转速覆盖不同直径钻头、不同加工材质的线速度要求，不管是高速钻削铝合金类软质材料，还是低速钻削高温合金类硬质材料，都能匹配到合适的切削参数，保证加工效率与刀具寿命的平衡。
