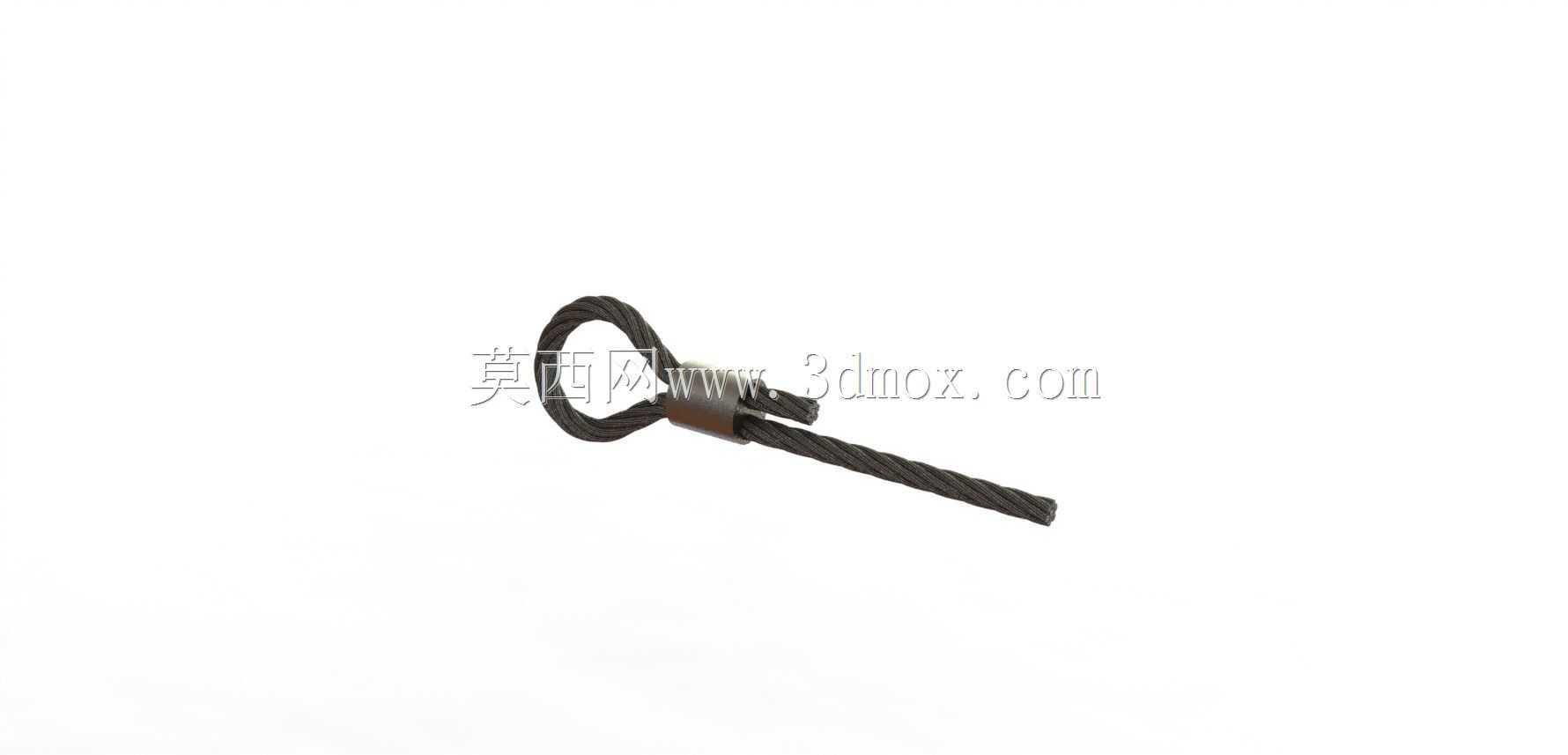

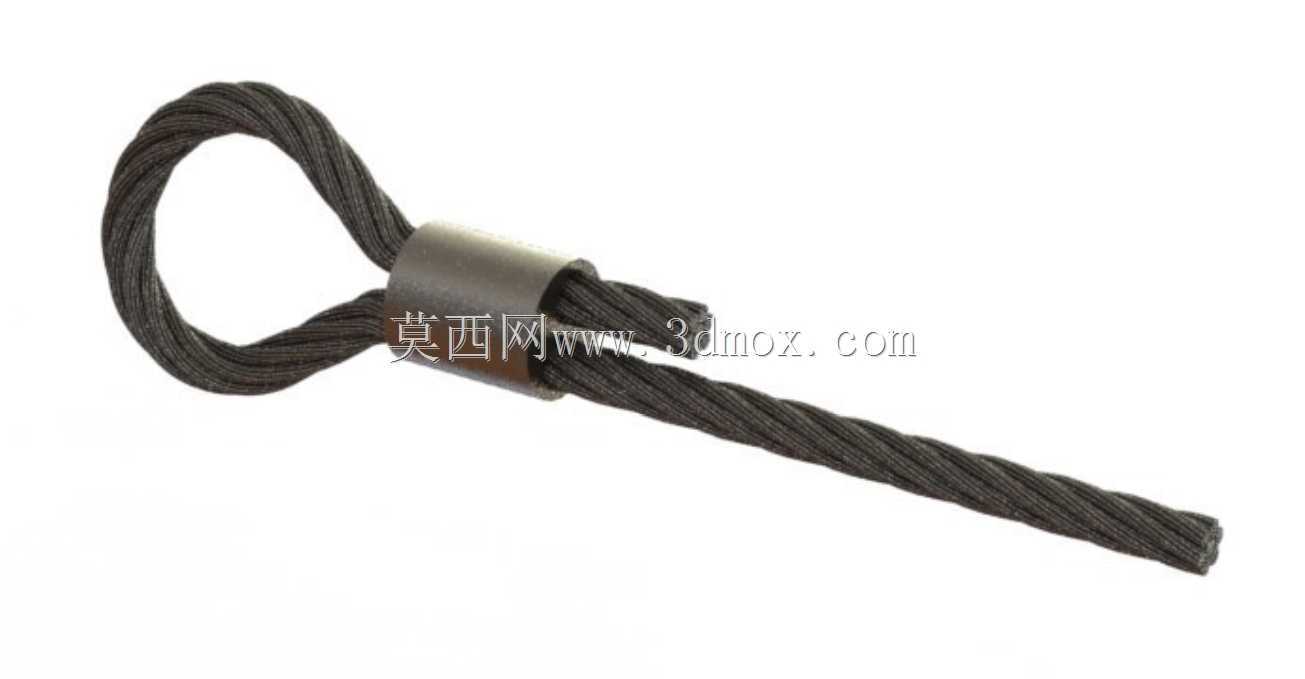

带压接套环单耳插编钢丝绳索具结构

　　在起重吊装、物料搬运、设备固定类工程场景里，钢丝绳索具是承担载荷传递的核心受力构件，本次建模的带压接套环单耳结构，是现场应用频次极高的一类端部固定形式，区别于传统插编后无加固的绳环，该结构通过金属套环的冷压锁紧，大幅提升绳环端部的抗疲劳、防滑脱性能，能适配多种复杂工况下的牵拉、吊挂作业需求。从实际使用场景来看，这类钢丝绳结构常出现在车间行车的吊具配套、重型设备移位的牵拉点位、户外输电线路的拉线固定、船舶系泊的辅助索具段，甚至小型工程机械的拉索组件中，不同场景下对绳径、套环长度、压接强度的要求差异较大，但核心的受力逻辑保持一致：绳体自身的多股钢丝捻制结构承担轴向拉力，弯折形成的绳环用于连接卸扣、吊耳等连接件，

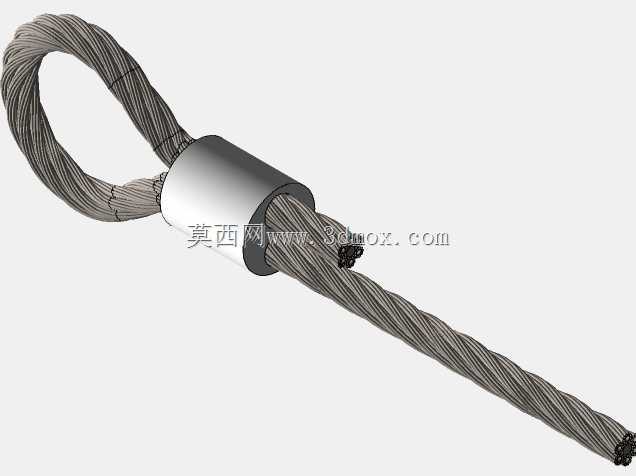

　　压接套环则通过径向的挤压力，将弯折后的绳头段与主绳段牢牢锁合，避免受拉时绳头散股、绳环变形过大。做这个三维结构的时候，首先要还原钢丝绳本身的捻制特征，不能简单用圆柱实体代替绳体，要按照实际6股加绳芯的捻距比例，做出每一股钢丝的螺旋缠绕形态，这样后续做受力仿真、干涉检查的时候，才能准确模拟绳体弯折时的股间挤压变形，避免出现设计阶段误判绳环最小弯折半径的问题。绳环的内径尺寸是设计时的核心边界，这个尺寸必须和常用的卸扣销轴直径、吊耳开孔尺寸做适配，不能随意设定，比如常规适配10吨级卸扣的绳环，内径要控制在比销轴直径大3到5毫米，既保证安装时能顺利穿入，又不会因为间隙过大导致吊装时绳环晃动产生冲击载荷。压接套环的设计要重点关注两个维度，

　　一是套环的轴向长度，必须完全覆盖绳头与主绳的叠合段，两端还要各留出10到15毫米的余量，避免压接后绳头从套环端部滑出；二是套环的壁厚，要根据绳体的破断拉力做匹配，压接后的套环内径要比压接前小15%到20%，保证冷压后套环能嵌入绳股的间隙里，形成足够的抱紧摩擦力，建模的时候要还原压接后套环表面的轻微压痕特征，以及套环内壁与绳股咬合的细节，方便后续工艺人员直接参考模型做压接模具的型腔设计。安装边界方面，这类索具在布置的时候，要注意绳环引出的主绳段不能有小于允许值的弯折，压接套环的位置不能进入滑轮、卷筒的缠绕区域，否则会因为套环硬度远高于绳体，损坏滑轮槽或者导致钢丝绳乱绳；绳头伸出套环的长度要控制在绳径的1到2倍，

　　不能过长避免剐蹭周边构件，也不能过短防止压接失效时绳头直接脱出。很多新手做这类结构建模的时候，容易忽略钢丝绳捻向和绳环弯折方向的匹配关系，实际工程里右交互捻的钢丝绳，弯折成环的时候要顺着捻向的走势，否则会导致绳环受力时股线额外受扭，降低索具的使用寿命，建模时把这个细节还原出来，能给后续的工艺编制、现场安装人员提供明确的参考。另外，绳体表面的钢丝纹理、压接套环的金属倒角细节也做了还原，不是为了视觉效果，而是方便在做装配模拟的时候，检查套环端部的锐角会不会在受力时切割绳体，提前把倒角做在套环的两端内孔处，避免实际使用时出现应力集中割伤钢丝的问题。这类结构在做选型校验的时候，三维模型可以直接导入受力分析模块，给绳体赋予钢丝的材料属性，给套环赋予低碳钢的压接变形属性，就能模拟不同拉力下的绳环变形量、套环抱紧力变化，不用反复做物理试样测试，能大幅缩短索具的定制开发周期。现场维护的时候，检修人员也能对照三维结构，明确需要重点检查的点位：一是压接套环有没有出现裂纹、滑移位移，二是绳环弯折处有没有出现断丝、股线松弛，三是绳体与套环衔接的位置有没有出现锈蚀、磨损，这些点位在模型里都做了对应的结构标识，方便和现场实物做一一对应。
