三爪拉拔器机械维修拆卸工具结构

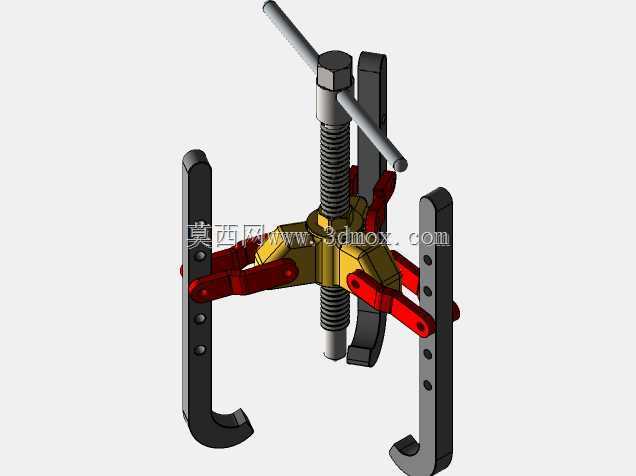

　　在设备检修、机械维保的现场作业场景里，过盈配合部件的拆卸一直是考验作业效率与零件完好率的核心环节，三爪拉拔器作为这类作业的核心手动器具，其结构合理性直接决定了拆卸作业的受力均匀性与操作安全性。这款三爪拉拔器的结构设计围绕同轴受力、多点同步夹持的核心需求展开，中心采用梯形传动丝杠结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中轴向承载能力更强，在施加较大顶推力时不会出现螺纹滑牙、形变的问题，丝杠顶端的横向加力杆采用贯穿式光孔配合，作业时可根据所需扭矩大小更换不同长度的加力杆，适配不同过盈量的部件拆卸需求，避免因力臂不足导致的施力困难。

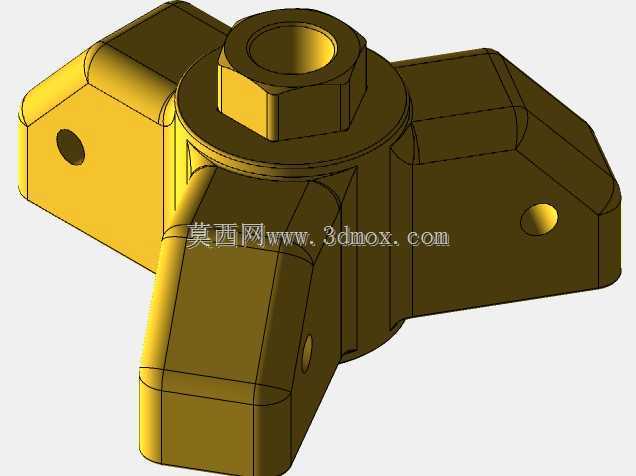

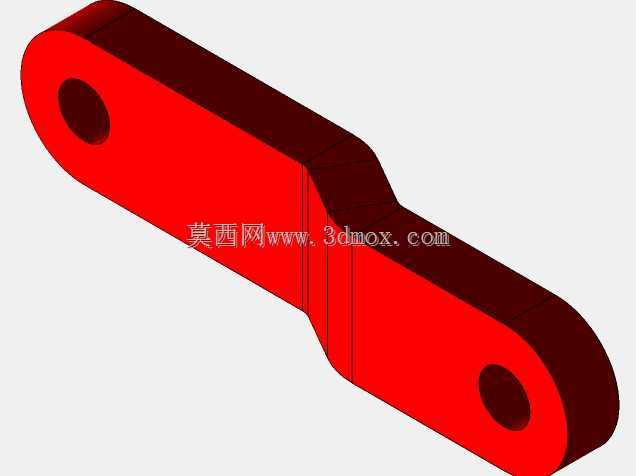

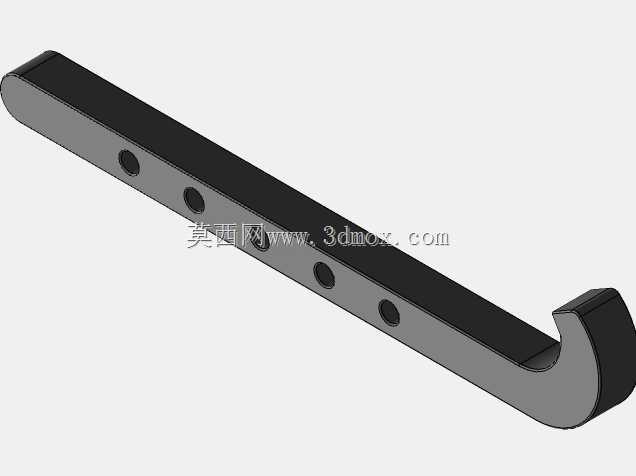

　　三个拉爪采用铰接式连接结构，与中心滑座通过销轴实现转动配合，可根据被拆卸部件的外径尺寸调整拉爪的开合角度，夹持范围覆盖常规小到中型传动部件的拆卸需求，拉爪的钩头部位做了加厚与直角过渡处理，钩持端面与爪身保持垂直，在拉拔受力时钩头能完全贴合被拆卸部件的背面承力面，不会出现滑脱、崩飞的安全隐患；拉爪的爪身开设了多组等距调节孔位，可通过插销调整拉爪与中心丝杠的相对伸出长度，适配不同厚度、不同安装深度的被拆卸部件，保证拉拔作业时丝杠顶针能准确抵在轴类零件的中心孔位，让整个拉拔过程的受力完全沿轴向传递，不会出现偏载导致的轴件弯曲、轴承外圈形变问题。

　　从安装边界与尺寸适配来看，这款拉拔器的中心丝杠行程预留了足够的拉拔距离，可满足常规轴承、皮带轮、联轴器等零件从轴端完整脱出的行程需求，不需要在拉拔中途反复调整拉爪位置；三个拉爪沿中心丝杠周向120度均匀分布，这种均布结构能让三个爪的夹持力完全均等，避免两爪拉拔器容易出现的受力偏斜、零件卡滞问题，尤其适合对同轴度要求较高的精密传动部件拆卸，不会因为拉拔受力不均导致零件安装面拉伤、轴颈表面刮损。

　　在实际作业场景中，这类三爪拉拔器可覆盖机修车间、设备运维班组、生产线维保等多个场景的拆卸需求，不管是拆卸电机端盖内的滚动轴承、传动轴上的皮带轮，还是拆卸液压元件上的过盈配合衬套，都能通过调整拉爪的开合角度与伸出长度实现稳定夹持；中心丝杠的顶端顶针做了淬火硬化处理，硬度达到HRC45以上，在顶抵轴端中心孔时不会出现顶针凹陷、形变的问题，长期反复使用也能保持顶针的锥度精度，保证顶抵定位的同轴度。拉爪与中心滑座的铰接部位做了间隙配合优化，转动调整时没有明显卡滞，作业时可快速开合到适配尺寸，不需要反复微调就能实现三个爪同时贴紧被拆卸部件的承力面，相比传统的两爪拉马，三爪结构的夹持稳定性更高，对不规则外形的部件也能实现可靠钩持，不会因为部件外形的微小偏差出现受力点偏移。

　　整个结构没有多余的复杂零部件，所有受力部件都做了应力集中优化，拉爪的拐角部位采用圆弧过渡，避免大拉力下出现应力断裂，滑座与丝杠的配合部位做了润滑槽预留，日常维护时只需在螺纹与铰接点涂抹少量润滑脂，就能长期保持操作的顺畅性，不会因为锈蚀、积尘导致调节卡滞。在作业空间受限的场景下，这款拉拔器的整体外形尺寸紧凑，三个拉爪收拢后可伸入狭小的设备腔体内部完成拆卸作业，不需要额外拆解周边的其他零部件，能有效缩短设备检修的停机时间，降低维保作业的劳动强度。
