内燃机连杆组合式结构三维设计

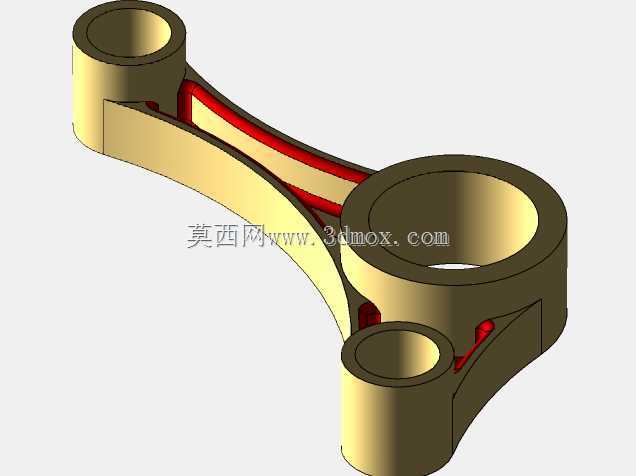

　　该构件是内燃机曲柄连杆机构的核心传动部件，承担着将活塞往复直线运动转换为曲轴旋转运动的关键职能，广泛适配小排量单缸内燃机、通用动力汽油机以及小型工程机械动力单元的传动链路中。从实际工况出发，该部件在运行过程中需要持续承受交变的燃气爆发压力、活塞组往复惯性力以及旋转离心力的复合作用，因此结构设计上采用了分体式大头结合三凸台轴孔的布局，三个轴孔分别对应活塞销连接位、曲轴曲柄销连接位以及辅助平衡配重安装位，各轴孔的同轴度、圆柱度公差均按照内燃机核心部件的精度要求设定，避免长期交变载荷下出现轴孔偏磨、应力集中开裂的问题。杆身部分采用了工字形变截面设计，在保证整体抗弯、抗扭刚度的前提下尽可能降低结构自重，减少往复运动产生的惯性载荷，

　　杆身与大小头过渡区域均做了大圆弧平滑过渡，避免截面突变带来的应力集中，同时在杆身内部预留了润滑油道的布设空间，工作时可将曲轴供给的压力机油引导至小头活塞销位置，实现摩擦副的持续压力润滑，降低高速运转下的磨损速率。大头端采用斜切口分体式结构，配合定位结构实现连杆盖与杆身的精准对位，安装时可通过连杆螺栓实现大扭矩锁紧，满足大爆发压力下的连接可靠性要求，切口角度经过受力优化，可降低连杆螺栓承受的剪切载荷，同时方便装配过程中从气缸体内完成连杆组件的拆装作业，无需额外扩大气缸套的避让空间。小头端压入耐磨铜衬套的安装位设计有足够的过盈配合余量，衬套内壁开设布油槽，可储存少量润滑油形成稳定油膜，适配活塞销的浮动连接方式，

　　允许工作状态下活塞销在衬套与活塞销座孔内小幅转动，保证磨损均匀。从安装边界来看，三个轴孔的孔径、中心距参数均严格对应配套机型的活塞销直径、曲柄销直径以及活塞行程参数，大头外圆尺寸满足曲轴回转时的避让要求，不会与曲轴平衡块、气缸体内壁发生运动干涉，杆身的侧面宽度适配连杆大头在曲轴箱内的摆动空间，全程运转无卡滞风险。设计过程中优先考虑了构件的疲劳强度，各受力截面的截面积经过反复验算，在满足轻量化要求的同时保证足够的安全系数，可适配最高六千转每分钟的持续运转工况，表面强化处理的工艺预留位也在结构中有所体现，可通过喷丸、圆角滚压等工艺进一步提升构件的疲劳寿命，适配高负荷动力输出场景的使用需求。该结构同时兼顾了加工工艺性，各轴孔、端面均适合采用镗削、磨削的精加工工艺保证尺寸精度，分体式结合面经过铣削、研磨后可实现足够的接触刚度，避免锁紧后出现结合面缝隙导致的连杆失圆问题。
