航空动力轻型工业AB系列弹簧平衡器结构设计

　　在轻工装配、电子产线组装、小型工具工位吊挂这类需要长时间手持操作工具的场景里，弹簧平衡器是降低作业疲劳、提升工位操作效率的核心辅具，本次拆解的这款航空动力AB系列平衡器，就是针对1.5-11磅负载区间设计的轻型工位吊挂设备，适配的电缆行程为5.3英尺，刚好覆盖普通单人站立作业的操作半径范围，不会出现钢索过长导致的工具晃荡、或者行程不足够不到作业面的问题。

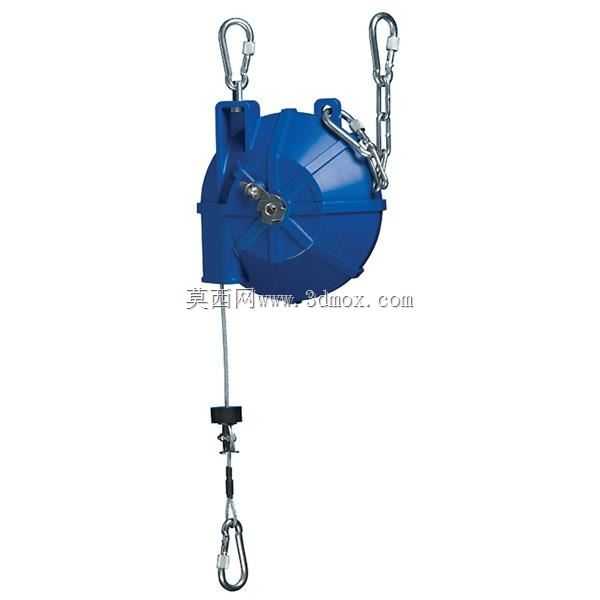

　　从结构设计逻辑来看，这类平衡器的核心是蜗卷弹簧的恒力输出匹配，整个壳体采用圆形卷簧仓设计，一方面是适配蜗卷弹簧的卷绕形态，最大化利用内部空间减少整机体积，另一方面圆形壳体的结构刚性更好，在车间工位频繁的小幅度碰撞、剐蹭场景下，不容易出现壳体变形卡滞内部卷簧的问题。顶部的吊挂结构采用卸扣加短链的设计，相比固定式吊环，短链可以适配不同角度的工位吊挂点，不管是挂在工位顶部的工字梁滑轨、还是悬臂吊的末端吊点，都能通过短链的角度自适应调整平衡器的垂直状态，避免壳体倾斜导致内部钢索出线偏磨，延长钢索和内部导向轮的使用寿命。

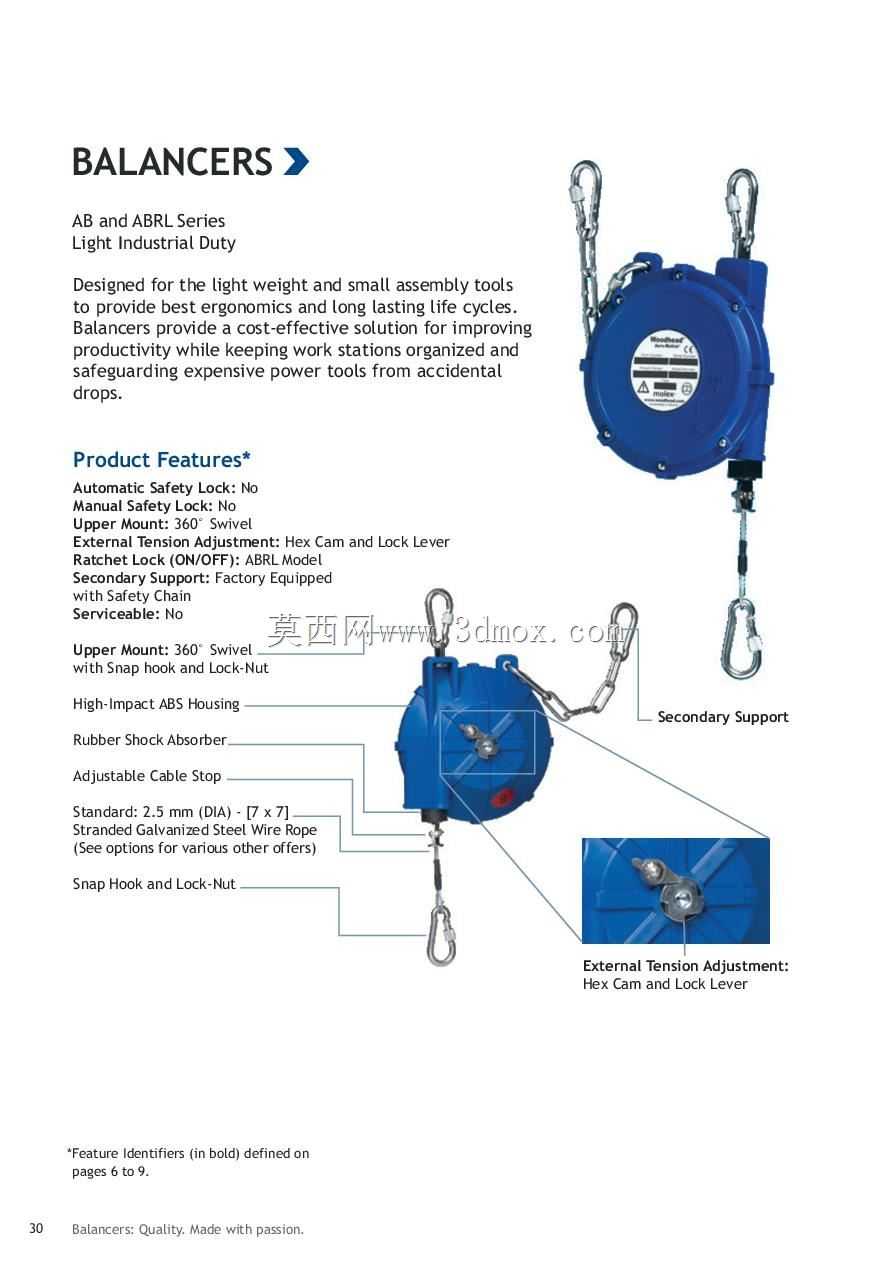

　　出线端的结构设计做了多重限位，首先是钢索出口处的橡胶缓冲垫，当负载被拉到最大行程位置时，下端的吊钩限位块会撞击缓冲垫，避免硬碰撞导致的壳体损伤或者弹簧突然卸力回弹；其次是钢索末端的旋转吊钩，带自锁卡扣的设计可以防止挂载的工具意外脱落，同时吊钩的旋转结构可以避免工具转动时带动钢索拧转，减少钢索的扭结疲劳。壳体侧面的标签区域预留了负载调节标识位置，实际使用时可以通过壳体上的调节旋钮调整蜗卷弹簧的预紧力，匹配不同重量的挂载工具，让工具在作业行程内任意位置都能实现悬停，操作人员只需要施加很小的力就能带动工具上下移动，完全抵消工具自身的重量负载。

　　从安装边界来看，这款平衡器的整机直径控制在200mm以内，厚度不超过120mm，顶部吊挂点到下端吊钩完全收回时的总高度不到300mm，对于工位顶部净空高度有限的装配场景非常友好，不需要额外抬高吊挂点就能预留出足够的工具操作行程。安装时只需要确保顶部吊挂点的承重能力大于最大负载的3倍以上，也就是至少能承受33磅以上的静拉力，就可以满足安全使用要求，不需要额外的安装基座，直接通过卸扣挂在现有工位的吊挂横梁或者滑轨上就能投入使用。

　　实际产线应用中，这类轻型平衡器通常用来吊挂电动螺丝刀、小型气动扳手、热风枪、小型点胶阀这类重量在0.7-5kg区间的手持作业工具，相比传统的工具放置在工作台面的方式，使用平衡器吊挂后，工具始终处于作业人员手边的可及位置，不需要反复弯腰或者抬手取放工具，单工位的装配效率可以提升15%以上，同时因为工具重量被平衡器完全抵消，作业人员长时间操作也不会出现手臂酸胀的疲劳问题，能有效降低长期重复作业带来的肌肉劳损风险。

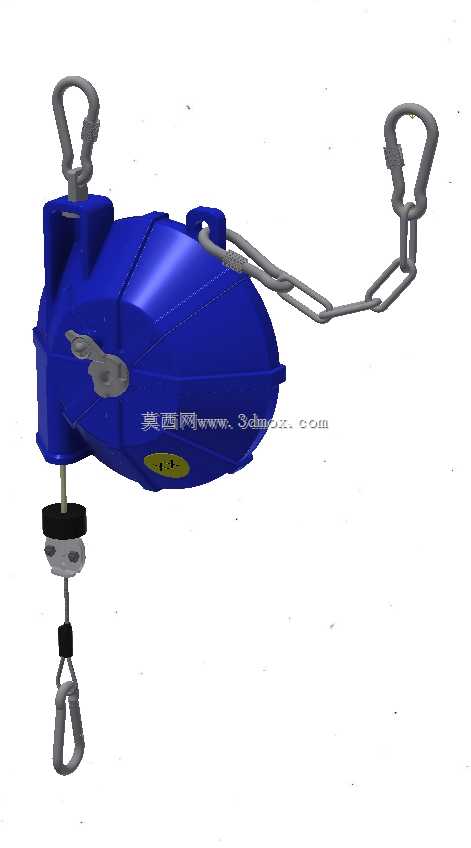

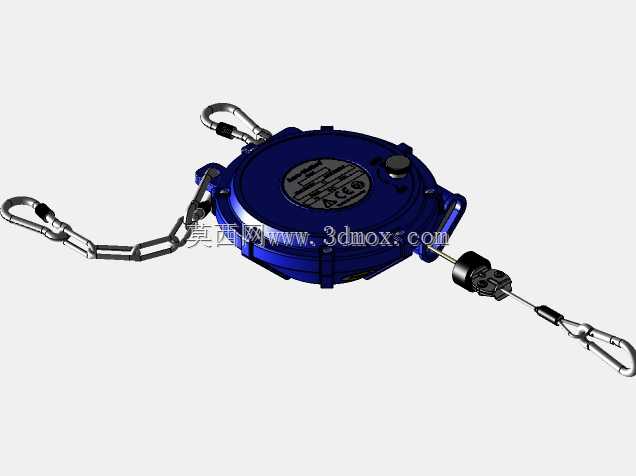

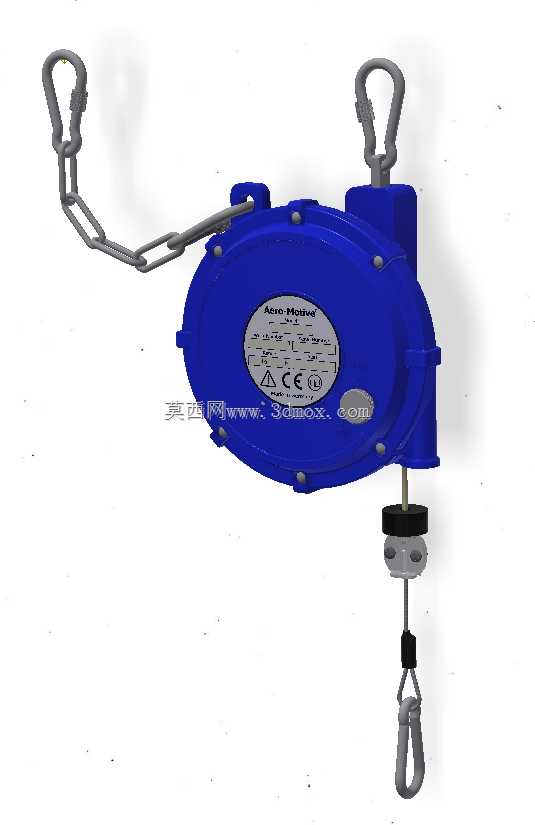

　　从三维建模的角度来看，这个模型完整还原了平衡器的所有外部结构细节，包括壳体上的固定螺栓位置、顶部卸扣的连接结构、钢索出线端的缓冲结构、吊钩的自锁卡扣结构，甚至壳体表面的标识区域都做了还原，在做产线工位布局仿真、装配工位人机工程验证的时候，可以直接导入这个模型进行工位吊挂高度的模拟、操作行程的干涉检查，不需要再从零开始建模，能大幅缩短产线规划阶段的三维布局设计周期。建模时的结构拆分也完全按照实际产品的装配逻辑来，卷簧仓的上下壳体、内部的钢索导向轮、顶部吊挂链、下端吊钩组件都是独立的零件，可以直接用来做产品的装配工艺演示，或者生成工程图用于同类平衡器的结构参考设计。

　　需要注意的是，这类弹簧平衡器在选型时必须严格匹配负载重量区间，如果挂载的工具重量低于平衡器的最小负载，会出现弹簧拉力过大把工具拉回顶部的问题，容易碰伤作业人员或者损坏工具；如果挂载重量超过最大负载，会出现弹簧拉力不足，工具无法悬停、自动下坠的问题，同时会加速蜗卷弹簧的疲劳失效，缩短设备使用寿命。这款AB系列平衡器的负载区间刚好覆盖了大部分轻型手持装配工具的重量范围，是电子装配、小家电组装、五金件小部件装配工位的通用型吊挂辅具。
