重型带棘轮锁止EL弹簧平衡器结构设计

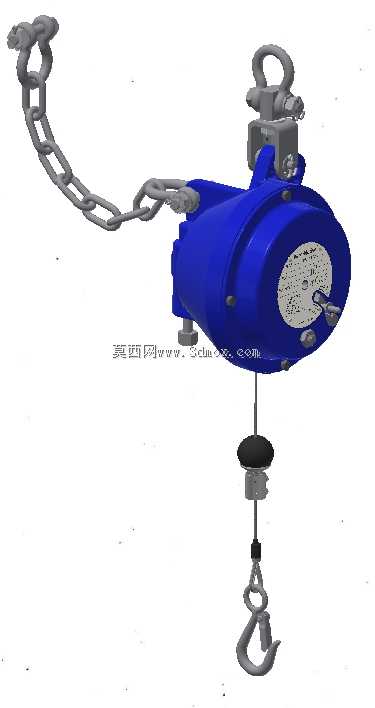

　　这款重型EL系列平衡器的三维结构，核心面向产线重载工位的工具吊挂需求做适配，和常规轻型平衡器的核心差异在于内置棘轮锁止机构，能在吊挂负载达到设定行程位置时自动锁止钢缆，避免工具意外下坠引发的工位安全隐患，这一结构设计也是针对重型工位操作时，操作人员临时脱手工具的场景做的专项优化。从实际应用场景来看，这类平衡器主要部署在装配工位上方，通过顶部吊环与工位上方的钢梁、滑轨滑车做刚性连接，用来吊挂气动扳手、重型电动拧紧枪、焊接焊枪、小型吊装工装等重量在2.3-28千克区间的工位工具，替代传统的硬支撑吊挂结构，让操作人员在作业时可以近乎零负重地移动工具，大幅降低长时间举持工具带来的肢体疲劳，在航空装配、汽车总装、重型机械加工车间的固定工位上，

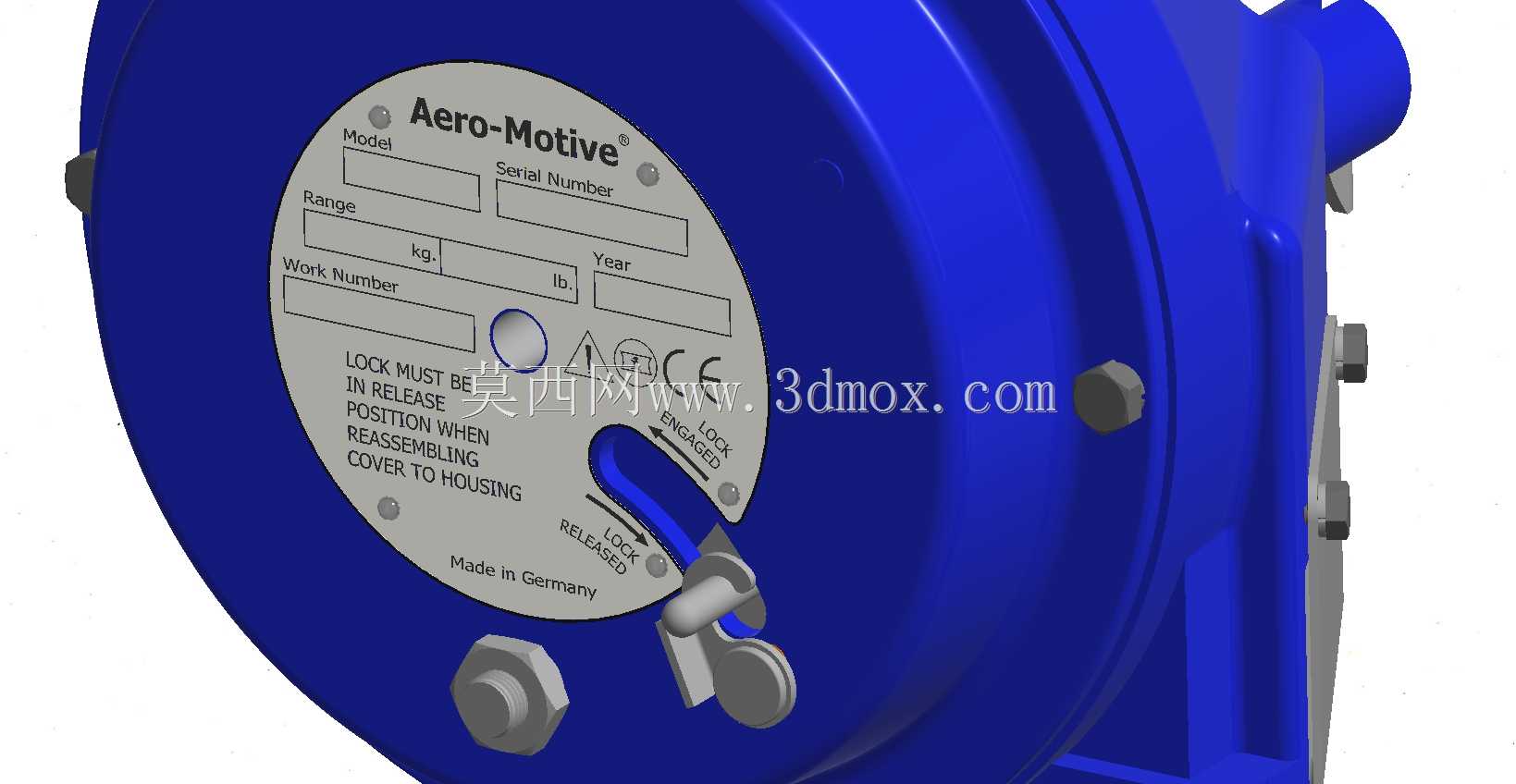

　　这类平衡器的部署密度直接关系到工位操作的人因工程合理性。从功能特性层面拆解，这款平衡器的核心功能是通过内部蜗卷弹簧的预紧力，平衡吊挂工具的自身重力，让工具在整个钢缆行程范围内处于悬浮状态，钢缆的有效行程为1.8米，足够覆盖常规工位操作人员站立作业时，从工具取放位到作业点位的移动距离；内置的棘轮锁止机构，和普通无锁止平衡器的区别在于，当钢缆拉出到设定长度后如果负载瞬间消失或者操作人员快速释放工具，棘轮会和内部的棘爪啮合，锁止钢缆的回收动作，避免工具在弹簧拉力下快速回弹撞击平衡器本体，同时也防止工具下坠拉扯操作人员或者碰伤工位工件。从设计思路来看，整个平衡器的壳体采用分体式铸铝结构做主体承载，侧面预留弹簧预紧力调节孔，

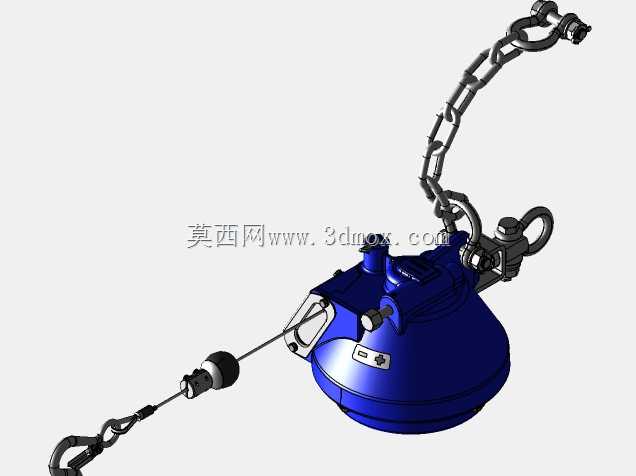

　　可以通过专用扳手调整内部蜗卷弹簧的预紧扭矩，匹配不同重量的吊挂负载，调节范围覆盖5.0-62磅的负载区间，不需要拆解壳体就能完成负载适配调整，大幅降低工位运维的调整难度；钢缆出口位置设置了橡胶缓冲阻尼块，当钢缆回收到位时，吊钩上方的限位块会撞击橡胶阻尼块，吸收钢缆回收的冲击动能，避免刚性撞击损坏壳体内部结构；顶部的吊环采用万向旋转结构设计，允许平衡器在吊挂状态下360度水平旋转，适配操作人员在工位内不同角度的作业需求，不会因为钢缆扭转产生额外的操作阻力。从安装边界和外形尺寸的适配角度考虑，这款平衡器的主体为圆柱形壳体，安装时需要在工位上方预留足够的垂直安装空间，除了平衡器自身的主体高度外，还要预留钢缆完全回收时的吊钩长度、

　　工具吊挂后的最小安全距离，避免工具在未拉出钢缆时碰撞工位台面；顶部吊环的连接尺寸适配常规的M16规格卸扣或者滑车挂点，不需要额外做转接件就能和多数工位吊挂滑轨兼容；侧面的弹簧调节孔位置距离壳体安装基准面有足够的操作空间，运维人员站在地面或者工位踏台上就能完成预紧力调节，不需要登高拆解设备；钢缆的导向轮采用密封轴承结构，在长期反复拉伸回收的工况下，能减少钢缆的磨损，延长钢缆的使用寿命，避免钢缆断丝引发的安全风险。在结构细节处理上，吊钩位置设置了防脱卡扣，防止吊挂的工具吊环从吊钩内意外脱出，钢缆和吊钩的连接位置采用压合式固定结构，相比传统的打结固定方式，能承受更大的瞬时拉力，适配重型工具的吊挂负载；壳体的合缝位置设置了密封胶条，能阻挡车间内的焊接烟尘、金属切削粉尘进入壳体内部，避免蜗卷弹簧和棘轮机构因为积尘出现卡滞故障，适配车间复杂的作业环境。
