场站管线支撑与工位排布结构设计

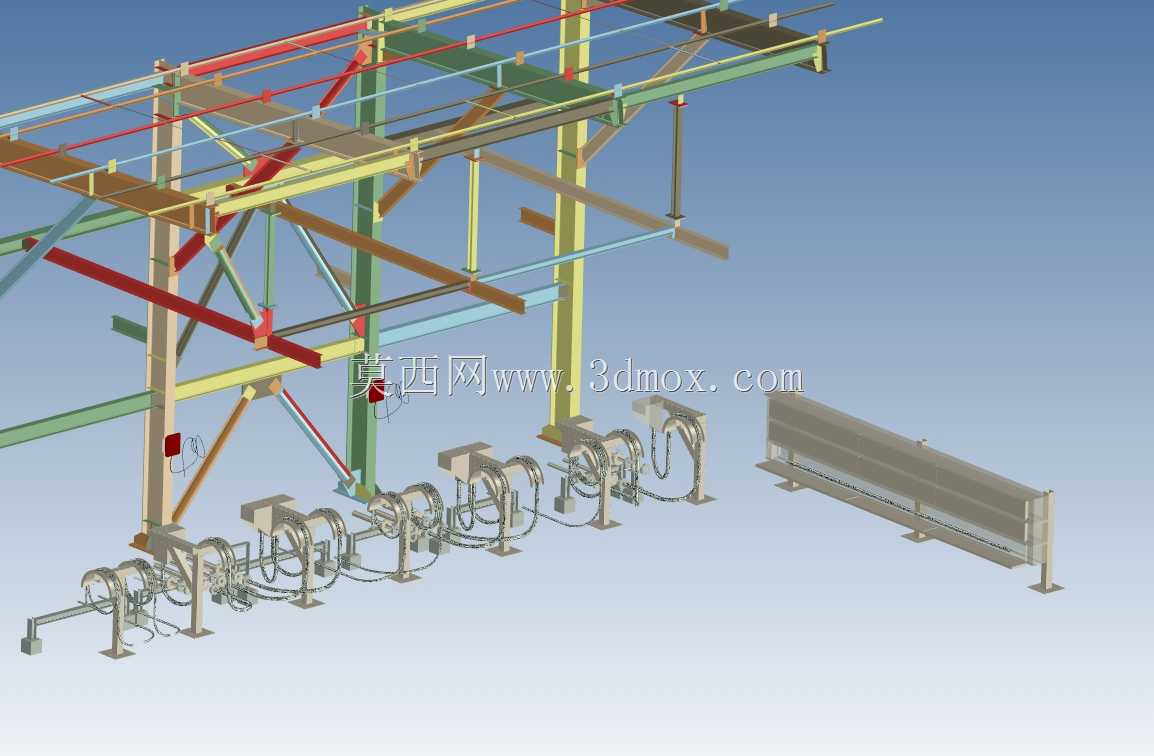

　　这套结构方案针对工业场站的管线架设与工位操作需求设计，核心解决多层管线并行布设时的支撑稳定性、操作工位的管线接驳便利性问题。从结构组成来看，上层采用H型钢作为主承重梁，搭配不同规格的角钢做斜向支撑与横向拉结，所有梁架连接节点均采用螺栓紧固加焊接补强的方式，既保证现场安装的可调性，也能满足长期承重下的结构刚度要求，避免管线运行过程中因振动产生的结构位移。

　　在实际应用场景中，这类结构多用于厂区动力管线集中布设区域，可同时承载压缩空气管路、电缆桥架、小型工艺管线的敷设重量，下层预留的工位接口可直接对接终端用气、用电设备，无需额外从地面走管，大幅减少场站地面的管线占用，提升作业区域的空间利用率。设计过程中优先考虑了管线的分层布设逻辑，不同介质的管线按照安全间距要求分属不同横梁层，高压介质管路布置在最上层承重梁，低压辅助管路与电缆桥架布置在中层，最下层预留的接驳端高度匹配常规站立操作的作业高度，操作人员无需登高即可完成日常的管线接驳、阀门操作与维护检修。

　　从安装边界来看，主立柱采用底板膨胀螺栓固定的方式与混凝土地面连接，单根立柱的承重载荷按照上层满布管线的1.5倍安全系数核算，横梁跨度根据场站的通行需求设置，中间预留的通行宽度可满足常规手动转运设备的通行要求，不会因支架设置阻断场站的物料转运通道。斜向支撑的角度经过反复校核，既避免支撑构件侵占下层操作空间，也能抵消管线充压、运行振动带来的水平方向作用力，防止支架长期使用出现侧向倾斜。

　　下层设置的成排管线接驳工位，每个工位都预留了独立的管夹固定位与线缆穿引空间，工位之间的间距按照常规操作的作业半径设置，相邻工位操作时不会产生空间干涉，工位旁设置的长条型安装基座可用于固定阀门、仪表、快速接头等终端配件，所有接驳端的高度统一，便于后期做管线的标准化排布。整套结构的所有型钢构件均采用标准化型材切割加工，现场无需做大量的非标裁切，可根据场站的实际长度需求做模块化拼接，安装时先固定主立柱再组装横梁与斜撑，最后铺设管线固定件，整体安装流程无需大型吊装设备，人工配合小型升降工具即可完成组装。

　　设计时还考虑了后期的管线扩容需求，横梁上预留了多余的管夹安装孔位，后续新增管线时无需重新焊接支架，直接在预留孔位安装固定件即可完成布设，降低后期改造的施工成本。所有外露的钢结构表面均按照工业防腐要求做除锈涂装处理，可适应常规室内场站的使用环境，若用于户外场站仅需更换防腐等级更高的涂装工艺即可适配。结构的整体高度设置避开了场站常规照明、消防设施的安装高度，不会与其他场站配套设施产生安装冲突，各层横梁之间的净距满足管线安装、保温层敷设的操作空间要求，后期维护时可直接在横梁间完成管线的更换与检修，无需拆除大面积的支架结构。
