石蜡装卸转运加注工位管线布局设计

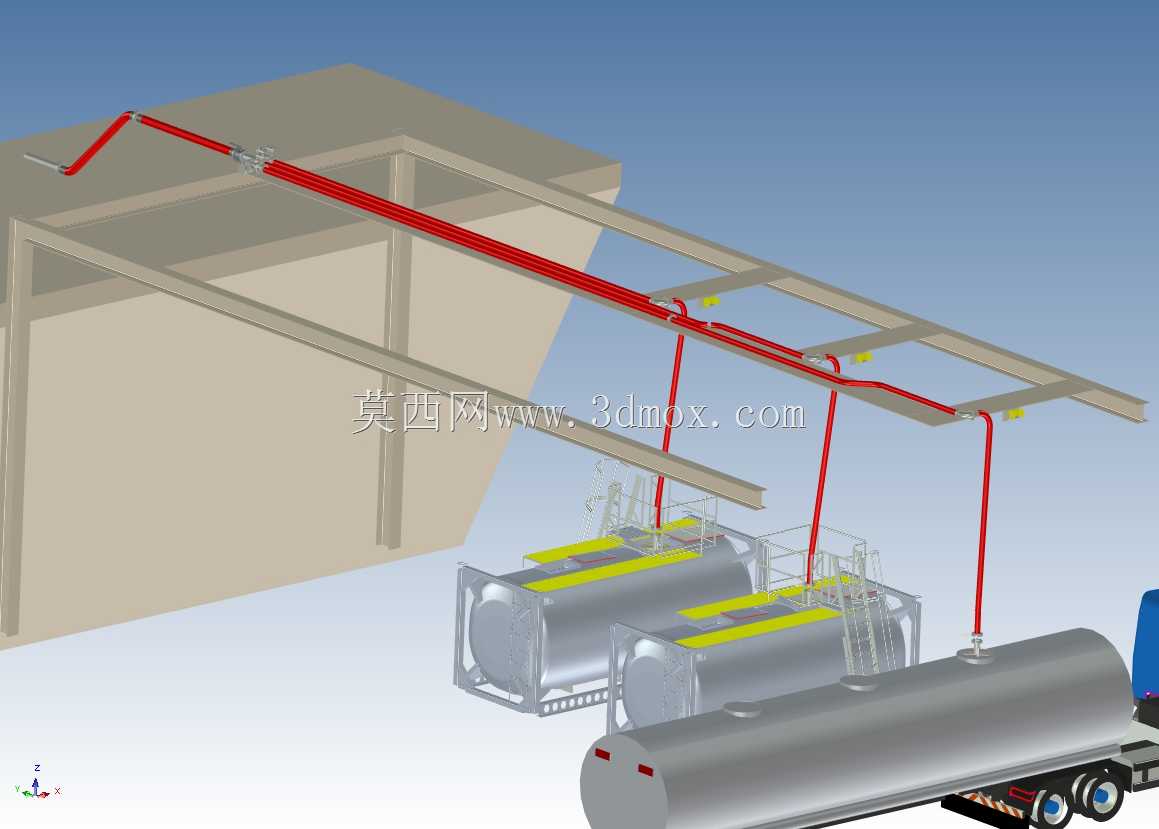

　　这套三维设计方案聚焦石蜡物料的厂区装卸转运场景，针对石蜡常温易凝固、输送过程需全程伴热保温的特性，搭建了从固定储料区到槽罐车装卸位的完整管线输送体系，覆盖固定储料罐、中间暂存罐、移动运输槽罐三类容器的物料转接作业需求。设计过程中首先梳理了现场作业的动线逻辑，装卸位紧邻厂区内部运输通道，预留足够的槽罐车停靠转弯空间，管线支架从储料区建筑外墙延伸而出，采用架空布设方式避开地面人员通行与车辆行驶区域，整体支架跨度匹配常规罐车停靠的横向宽度，支架底部净空高度满足槽罐车顶部操作平台的通行要求，避免管线过低影响现场作业安全。管线走向设计上采用主管道沿支架纵向通长布设，分支管道垂直向下对应各装卸位的槽罐进料口位置，

　　每段分支管道都预留了阀门安装位与快接接头操作空间，作业人员站在槽罐车顶部操作平台即可完成管路对接、阀门启闭的全套操作，无需额外登高或搭设临时操作架。考虑到石蜡输送的温度要求，管道布设时预留了伴热组件的安装间隙，管道与支架之间设置隔热衬垫，避免热量通过金属支架快速散失，同时管道转弯处全部采用大曲率半径弯头，减少石蜡流体在管路内的流动阻力，避免局部温降过大导致物料凝固堵管。储料区端的管线接口与厂区固定储料罐的出料泵组对接，接口位置设置在储料罐出料阀的下游侧，预留了过滤器、流量计的安装空间，方便后续运维过程中加装计量与杂质过滤组件。支架结构采用型钢焊接成型，横向主梁与纵向斜撑形成稳定的桁架结构，可承受满管流体的重量与室外风载作用，

　　支架与建筑外墙的连接点采用预埋板焊接固定，避免后期打螺栓破坏建筑墙体结构。装卸位下方的地面区域在设计中预留了防溢流围堰的施工边界，管线的最低排凝口位置对应围堰内的收集槽，方便管路检修时排空管内残留物料，避免石蜡泄漏污染厂区地面。针对多罐车同时装卸的作业需求，主管道设计了足够的通径，可同时满足两个装卸位的物料输送流量要求，各分支管道设置独立切断阀，单个装卸位作业或检修时不影响其他工位的正常使用。管道的固定管卡采用隔热型管卡，既可以牢固固定管线，避免车辆通行产生的振动导致管线接口松动，又能减少管卡位置的热量散失，防止局部低温点造成物料凝固。槽罐车停靠位置的地面设置了限位挡块，确保车辆停靠后槽罐进料口刚好对准分支管道的下放接口位置，

　　减少作业人员对接管路时的移动调整工作量，同时避免接口错位导致物料泄漏。整个设计方案在建模过程中同步校验了各部件的安装干涉情况，包括管道与支架的间隙、阀门操作的扳手空间、槽罐车停靠时与支架的安全距离、人员操作的活动空间等，所有安装边界都预留了足够的施工调整余量，现场安装时可根据实际土建施工的微小误差进行适配调整，无需大幅修改管线走向。
