弧形抱箍式管线固定支架结构

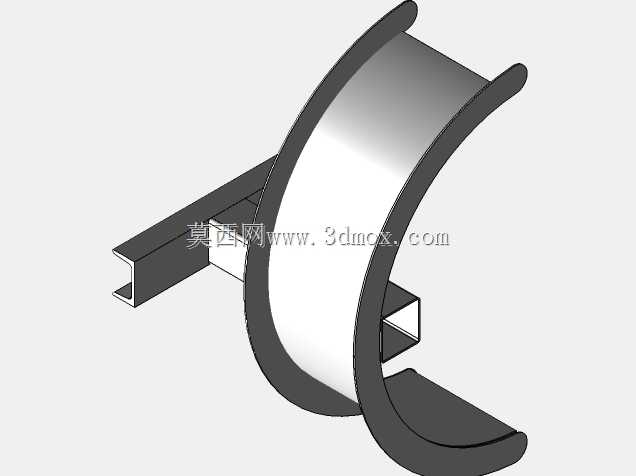

　　这套弧形抱箍式管线固定支架，主要面向工业现场中沿立柱、墙面或设备框架敷设的圆形管线固定需求，常见于压缩空气管路、液压油管、电缆束、小口径工艺管道的侧向支撑场景。结构主体由一段大曲率弧形抱带和两侧伸出的槽型钢安装臂组成，弧形部分用于环抱圆形被固定物，两侧平直臂段则承担与基础结构连接的受力传递作用。

　　从受力逻辑来看，弧形抱带的内圆弧面与管线外壁形成面接触，相比单点卡扣或窄带扎带，接触面积更大，局部压强更低，能够避免薄壁管线或电缆外护套被局部压伤。抱带两端向外翻卷形成圆滑收口，既增强了弧形边缘的抗弯刚度，也消除了锐边，在安装和后期维护时不易划伤管线表面或操作人员。两侧槽型臂采用开口槽钢截面，截面惯性矩在竖直载荷方向上较高，能够承受管线自重、介质充重以及现场振动带来的交变载荷，槽口方向兼顾螺栓穿装和卡接调整的便利性。

　　设计思路上，该支架没有采用整圈闭合抱箍形式，而是采用半开放C形环抱结构。这种形式在现场敷设时无需从管线端部穿套，可直接从侧向扣接到已安装管线的指定位置，尤其适合改造项目、后期加设支撑以及长距离管线中间补装固定点的工况。安装臂与弧形抱带之间通过焊接或折弯过渡形成刚性连接，连接处避开圆弧最大受力区，应力分布更均匀，减少长期承载下的焊缝开裂风险。槽型臂上预留的安装面可配合螺栓、膨胀螺钉或焊接方式与H型钢、槽钢立柱、混凝土墙面连接，适配多种基础界面。

　　外形尺寸方面，弧形抱带的内径决定了可夹持管线的外径范围，建模时需保证圆弧包角大于180度，使抱箍在扣合后具备足够的围抱力，防止管线从开口侧脱出。抱带宽度方向尺寸影响接触压强和抗扭能力，宽度过小会导致局部压痕，宽度过大则增加材料成本并占用相邻管线间距。两侧安装臂的伸出长度决定管线中心到安装基础面的净距，该尺寸需结合管线保温层厚度、相邻管线排布间隙、扳手操作空间以及管线热位移补偿量综合确定。臂端槽型截面的高度和壁厚则根据悬臂弯矩校核，确保在满载工况下臂端挠度控制在管线允许的偏移范围内。

　　安装边界上，需要重点核对支架固定点所在基础的承载能力。若固定在型钢立柱上，可采用螺栓夹持或钻孔穿装，避免现场大量焊接；若固定在混凝土墙面，则需匹配膨胀螺栓的埋深和边距要求，螺栓孔位应避开钢筋密集区。支架之间的跨距需根据管线刚度、介质重量和振动条件设定，在管线弯头、阀门、设备接口附近应加密设置固定点，以降低接口处的附加弯矩。对于存在热胀冷缩的管路，该类支架可作为导向支撑使用，此时抱箍与管线之间不宜过度锁死，应保留轴向滑动间隙，使管线能够沿长度方向自由位移。

　　在三维建模过程中，圆弧面与槽型臂的相贯区域是结构处理的重点。圆弧抱带采用等厚薄壁钣金特征构建，折弯收口处保持统一壁厚和圆角半径，便于后续展开计算和钣金加工。槽型臂可通过拉伸凸缘与钣金件组合建模，安装孔位、焊缝间隙和装配避让面需单独表达，以便出工程图时直接标注安装尺寸。装配验证时，应将典型外径的管线模型装入抱箍内，检查环抱间隙、同轴度以及臂端安装孔与基础型钢孔系的对齐情况，同时模拟扳手旋转空间，避免实际安装时工具与相邻构件干涉。

　　该结构形式兼顾了夹持可靠性、现场装拆效率和加工经济性，适用于厂区管线综合排布、设备外围管路支撑、电缆桥架侧向固定等多种工程场景，对小批量非标支架设计和标准化管夹系列开发都具有较好的参考价值。
