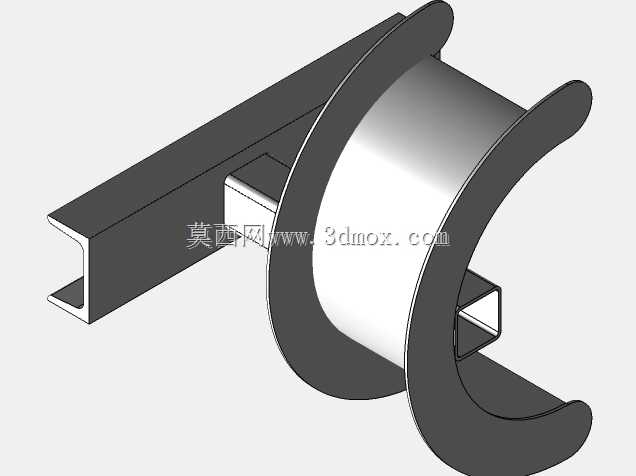

氮气管路C型抱卡式安装固定支架

　　该固定支架主要应用于工业厂区集中供气系统的氮气管路布设场景，在焊接车间、实验室气路、化工制程供气管网、金属热处理生产线的氮气管路架设作业中，这类支架承担着管线定位、承重支撑、防晃限位的核心作用，可适配沿C型钢、槽钢等通用安装轨面布设的硬质氮气管路固定需求，避免管线因流体脉动、设备振动、外力触碰产生位移或接口松脱问题。从结构功能来看，支架采用分体式组合设计，主体承载部分为C型环抱结构，弧形内圈与圆形氮气管路的外壁弧度完全匹配，接触区域做了等宽贴合面设计，相比窄边管卡可大幅降低管壁局部压应力，避免薄壁管路长期受压出现变形凹陷；环抱结构的两个弧形臂预留了适度的开口弹性量，安装时无需完全拆分部件，只需将开口对准管路压入即可完成预定位，

　　后续可通过配套紧固件调整抱紧力度，适配一定公差范围内的管路外径，减少现场安装的适配调整工作量。支架与安装轨连接的部分为嵌入式卡接结构，卡头尺寸完全匹配常规C型钢安装槽的内空尺寸，可直接沿型钢槽道滑入调整安装位置，无需在型钢上额外钻孔或焊接固定座，调整管线排布位置时只需松脱紧固件即可滑动移位，适配厂区气路改造、管线扩容时的位置调整需求。设计过程中优先考虑了现场安装的操作便利性，整体结构无复杂异形曲面，所有折弯处均采用等半径过渡，既避免应力集中导致的结构断裂风险，也适配常规钣金冲压、折弯的加工工艺，无需定制特殊成型刀具即可批量生产；环抱结构的厚度根据氮气管路常规承重做了匹配计算，在承受满管流体重量、叠加1.5倍振动载荷的工况下，

　　弧形臂的形变量控制在管路允许的偏移范围内，不会出现支架变形导致的管线下垂问题。安装边界方面，该支架适配的安装轨为行业通用的内卷边C型钢，卡头嵌入槽道后不会出现横向脱出问题，支架整体突出安装轨面的尺寸经过优化，在保证抱紧力度的前提下尽可能压缩占用空间，避免多排管线并行布设时出现支架干涉问题；环抱结构的内弧直径对应常用的车间供气氮气管外径，安装时支架沿管路走向的间距可根据管路刚性调整，刚性较好的厚壁管路可适当拉大间距，薄壁管路则缩小间距保证支撑强度，支架本身的结构强度可覆盖常规间距下的承重要求。实际使用中，这类支架相比传统的U型管卡、焊接式固定座，在安装效率、调整灵活性上有明显优势，尤其适合模块化组装的气路系统，所有安装部件均可预制，

　　现场无需动火作业即可完成全部管线固定工作，大幅降低厂区施工的安全风险，同时后期维护更换时只需拆卸单个支架即可完成局部调整，不会影响相邻管段的固定状态。结构建模时对所有配合面做了公差适配，卡头与C型钢槽的间隙控制在合理范围内，既保证滑动顺畅，又不会因间隙过大导致支架安装后出现晃动；弧形环抱面的尺寸精度控制在普通钣金加工可达到的公差范围内，无需后续机加工即可满足与管路的贴合要求，有效控制加工成本。
