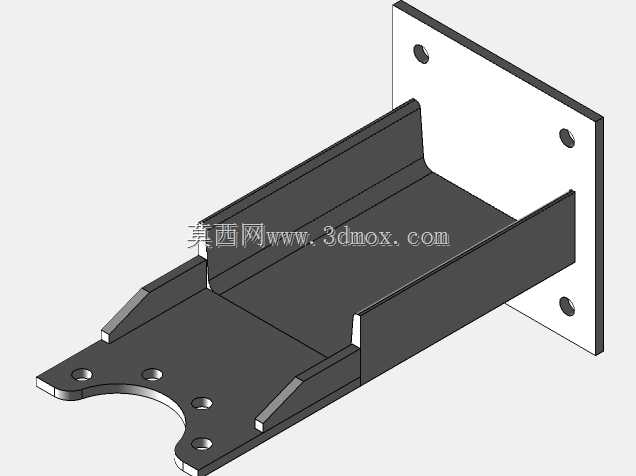

带立板安装座的U型钣金支撑托架结构

　　这类带垂直安装立板的U型钣金支撑件，在工业现场的物料输送、工位工装、设备外围防护结构中应用十分广泛，很多自动化生产线的侧边导向件安装、轻型操作工位的承托结构、输送线旁的附件挂载点位，都会用到这类成型托架。从结构形态来看，零件整体采用等厚钣金折弯成型，后侧的垂直立板上预留了三个圆形安装通孔，孔位沿立板竖直方向均匀排布，安装时可通过螺栓将整个托架固定在设备型材框架、墙面预埋板或者设备主机的立式安装面上，三个孔位的排布既保证了安装后的抗倾覆能力，也能抵消托架前端承载时产生的弯矩，避免长期受力后连接螺栓出现疲劳松动。主体的U型腔体是主要的承托空间，两侧的折弯翻边高度一致，既作为腔体的侧壁限制被承托物件的横向位移，

　　也通过折弯结构提升了整个钣金件的截面惯性矩，不需要额外增加加强筋就能满足常规轻型载荷下的刚度要求，减少了焊接工序带来的变形问题，也更适合批量冲压折弯生产。前端的伸出端做了异形切口处理，半圆型的避让缺口搭配周边的四个小孔位，是专门为匹配特定规格的圆柱型杆件、轴类附件或者管线固定座设计的，安装时对应的部件可以直接卡入缺口位置，再通过小孔穿装螺栓或者快拆销完成固定，不需要额外加工适配连接件，能有效减少现场装配的零件数量。在设计这类钣金托架时，首先要确认后侧安装面的平面度要求，立板与U型底面的折弯角度必须保证90度公差控制在±0.5度以内，否则安装后整个托架会出现前倾或者侧偏，导致前端承载面不水平，影响被支撑部件的安装精度。

　　折弯处的内R角需要匹配板材厚度设置，通常取板材厚度的1到1.5倍，避免折弯时出现外侧拉裂、内侧起皱的缺陷，同时所有外露的板材边缘都要做去毛刺处理，安装孔位的位置公差要控制在±0.2mm，保证和安装面的预装孔位能够顺利对齐，不需要现场扩孔调整。从安装边界来看，这类托架的后侧立板宽度决定了它适配的安装型材规格，通常适配40系列、50系列的工业铝型材，或者同等宽度的钢结构安装梁，U型腔体的内部宽度要比被承托物件的最大宽度大1到2mm，预留装配调整间隙，同时要保证腔体深度足够覆盖被承托物件的1/3以上长度，避免承载时出现端头翘曲的问题。前端的异形缺口中心高度要和被连接件的安装中心高完全匹配，缺口的半圆直径要比对应杆件的直径大0.5mm左右，

　　既方便安装时的对位，也不会因为间隙过大导致杆件固定后出现晃动。实际应用中，这类托架常被用来承托输送线的气动管路走线槽、工位上的小型料盒支架、设备侧边的操作按钮盒安装座，也可以作为轻型传感器的安装支架使用，因为是一体化钣金成型，整体重量较轻，安装时不需要重型吊装设备，单人就能完成装配作业，同时钣金表面可以根据使用场景做喷塑、镀锌或者发黑处理，适配不同工况的防腐、耐磨要求。在受力校核方面，这类托架的最大受力点集中在U型底面和后侧立板的折弯连接处，设计时需要根据额定承载重量核算板材厚度，通常承载5kg以内的载荷选用1.5mm厚的冷轧钢板即可，承载10kg左右的载荷则需要选用2mm厚的板材，必要时可以在U型腔体的折弯处增加三角加强筋，进一步提升结构的抗变形能力，不过增加加强筋会增加焊接工序，需要平衡生产成本和结构性能的需求。另外，前端的小孔位除了用来固定被承托部件，也可以用来安装绑线带固定管线，或者挂载小型的标识牌，拓展托架的使用功能，不需要额外在结构上加工其他孔位。
