Wavecor WF120BD04中低音扬声器结构设计

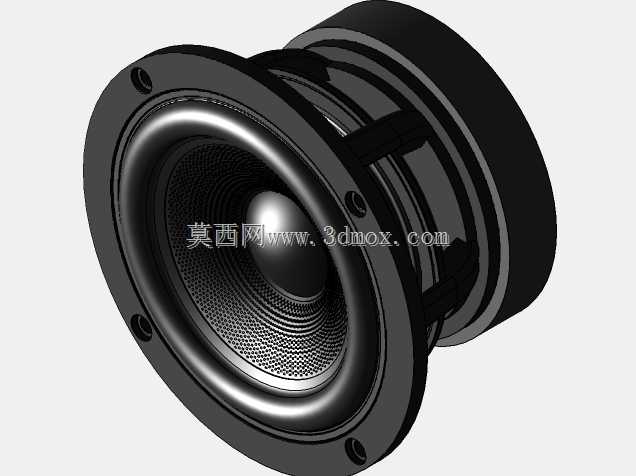

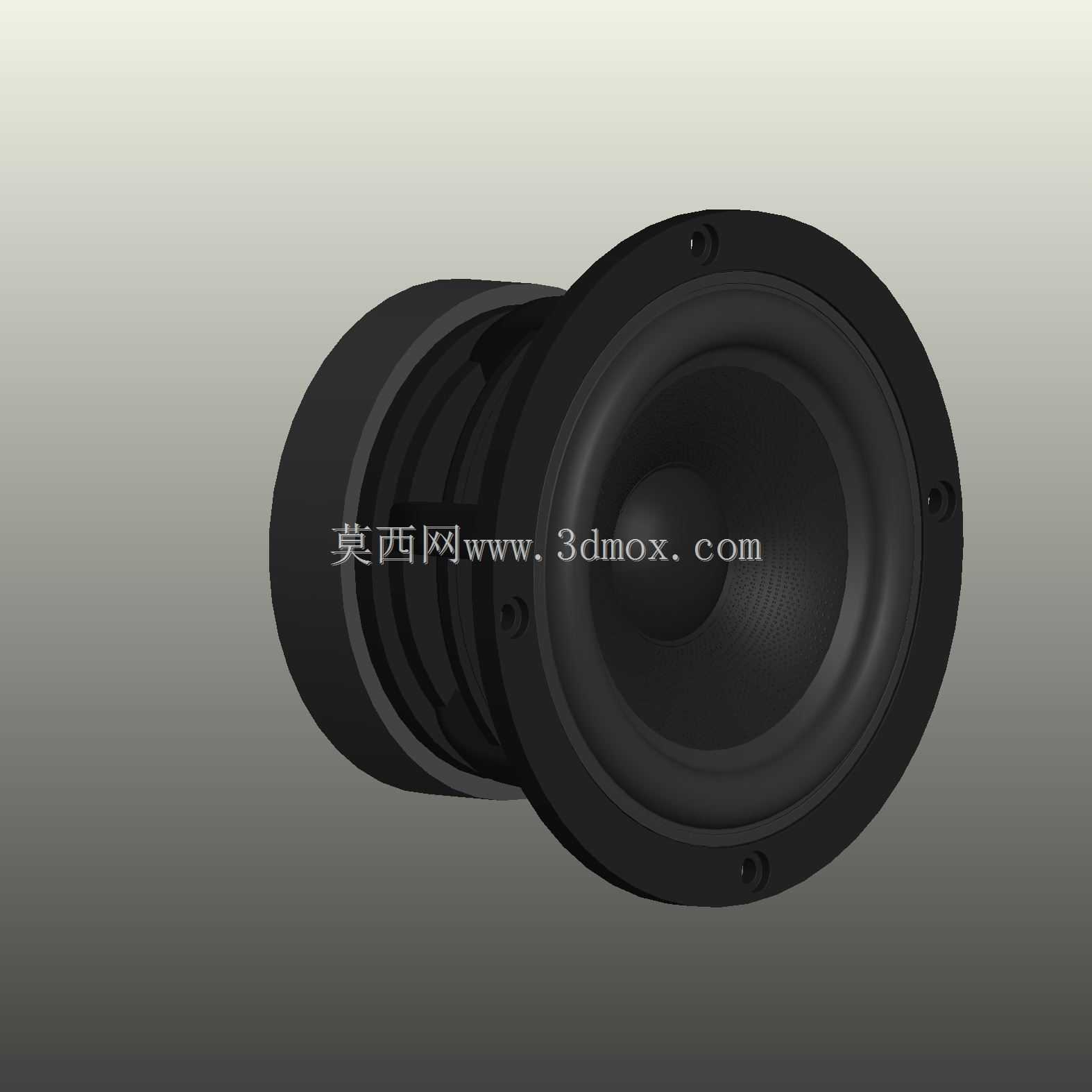

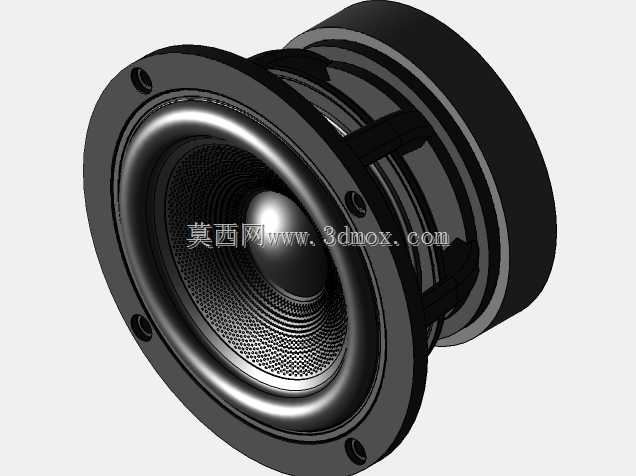

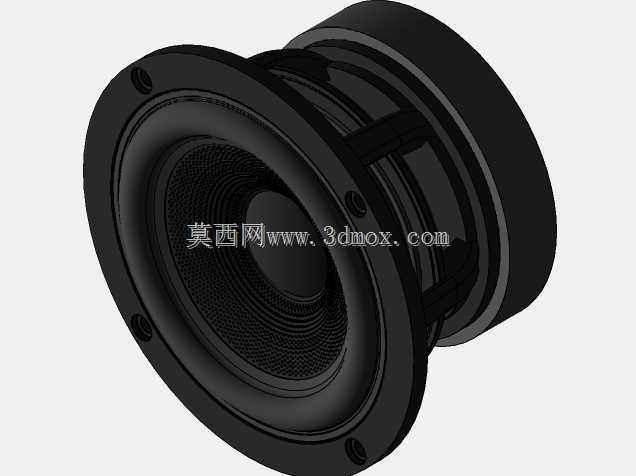

　　在桌面HiFi音响、小型书架箱、嵌入式背景音乐系统的开发过程中，中低音单元的选型与结构匹配直接决定了整套系统的低频下潜、中频密度与整体失真表现，本次呈现的Wavecor WF120BD04单元结构，是针对4.5英寸口径中低音扬声器做的全参数化三维建模还原，可直接用于音箱腔体的结构适配、安装位校核与整机组装干涉检查。

　　从实际工程应用场景来看，这类小口径长冲程中低音单元，多用于近场监听音箱、桌面多媒体音响、车载改装中音单元、小型家庭影院卫星箱的设计中，相比大口径单元，它的安装占用空间更小，对箱体容积的要求更低，不需要超大体积的倒相结构就能获得平顺的频响曲线，适合在空间受限的听音环境里使用，同时也能作为三分频系统中的中音单元，衔接高音与大口径低音的频段，减少分频点处的相位失真。

　　从功能特性来看，该单元采用了对称式磁路结构设计，磁钢部分做了加厚处理，配合短音圈长磁隙的设计，能在大动态信号输入时减少音圈的非线性位移，降低互调失真，振膜采用掺加纤维的纸质复合材质，阻尼特性适中，既保证了中频的人声厚度，又能让低频的瞬态响应足够干净，不会出现拖泥带水的浑浊感。折环采用了高顺性的橡胶材质，耐老化性能优于泡沫折环，长期使用不会出现折环开裂、顺性下降的问题，定心支片采用了多波纹的CONEX材质，能给音圈提供稳定的径向支撑，避免大振幅下音圈擦圈的故障。盆架采用了高强度的注塑材质，相比金属盆架重量更轻，同时预留了四个对称的安装孔位，安装时受力均匀，不会因为锁紧螺丝的应力导致盆架变形，影响磁路的同轴度。

　　在设计思路上，建模过程完全按照实物的装配层级做了拆分，分别还原了振膜、折环、定心支片、音圈骨架、音圈绕组、磁钢、上导磁板、下导磁板、盆架、接线端子、防尘帽等所有独立零件，每个零件的配合公差都按照实际扬声器的装配要求做了预留，比如音圈与磁隙的单边间隙控制在0.2mm左右，定心支片与盆架的粘接位预留了0.15mm的涂胶空间，折环与盆架、振膜的粘接位也做了对应的台阶结构，方便结构工程师在做整箱设计时，直接调用模型做装配模拟，不需要再重新测绘零件尺寸。

　　从外形尺寸与安装边界来看，该单元的整体外径为120mm，安装孔的中心距为108mm，四个安装孔的直径为4.5mm，适配M4规格的安装螺丝，单元的整体安装深度为62mm，设计箱体时需要在单元背部预留至少10mm的安全间隙，避免背部的磁钢与箱体内部的吸音棉、分频器元件发生干涉。振膜的有效辐射直径为100mm，等效振动面积约为78平方厘米，推荐的箱体净容积在3升到6升之间，倒相管设计时可以根据目标低频下潜点调整长度与口径，配合该单元的TS参数能获得45Hz左右的F3低频下潜点。接线端子位于单元背部的盆架侧边，采用了2.8mm规格的插片端子，接线时不需要焊接，直接插装即可，端子的朝向可以根据箱体内部的走线方向做调整，建模时也还原了端子的插片尺寸与安装位置，方便工程师提前规划箱体内的走线空间，避免接线后端子与箱体后壁发生挤压。

　　在实际的结构校核过程中，需要重点关注单元安装位的沉台深度，该单元的折环突出盆架安装面的高度为3mm，如果采用嵌入式安装，沉台的深度需要设置为3.5mm左右，既可以保证折环在大振幅振动时不会与安装面板发生碰撞，又能让单元的安装面与箱体面板贴合紧密，减少缝隙处的声短路。另外，磁钢部分的直径为70mm，设计箱体内部的加强筋时，要避开磁钢的运动范围，虽然磁钢属于固定部件，但如果加强筋距离磁钢过近，容易在生产装配时因为公差累积导致磁钢与加强筋剐蹭，同时也会影响磁钢周围的空气流通，不利于音圈的散热。音圈的额定功率为30W，最大功率为60W，长时间大功率工作时音圈的温度会升高到100摄氏度以上，建模时也还原了音圈骨架上的散热孔结构，在做箱体仿真时可以将这些散热孔纳入热仿真的模型中，评估箱体内的温度升高情况，避免高温导致定心支片、折环提前老化。

　　对于三维建模从业者来说，这个模型的建模过程也有不少可参考的细节，比如振膜的曲面造型，需要按照实际振膜的曲率做连续的曲面过渡，不能出现生硬的折角，否则会影响后续的声学仿真精度；折环的波纹结构需要做等距的偏移，保证折环在振动时的顺性均匀；磁路部分的零件都是同轴回转体，建模时可以采用旋转特征快速生成，但要注意导磁板的倒角尺寸，这些倒角会影响磁隙的磁场分布，不能随意简化省略。整个模型的所有零件都做了参数化关联，如果需要调整单元的口径、安装深度、磁钢尺寸等参数，可以直接修改对应的草图尺寸，不需要重新绘制整个模型，能大幅提高音箱产品的开发效率，减少重复测绘的工作量。
