Wavecor丝膜球顶高音扬声器结构设计

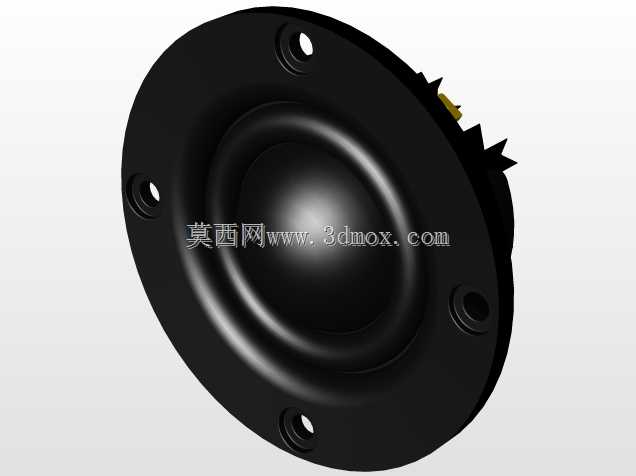

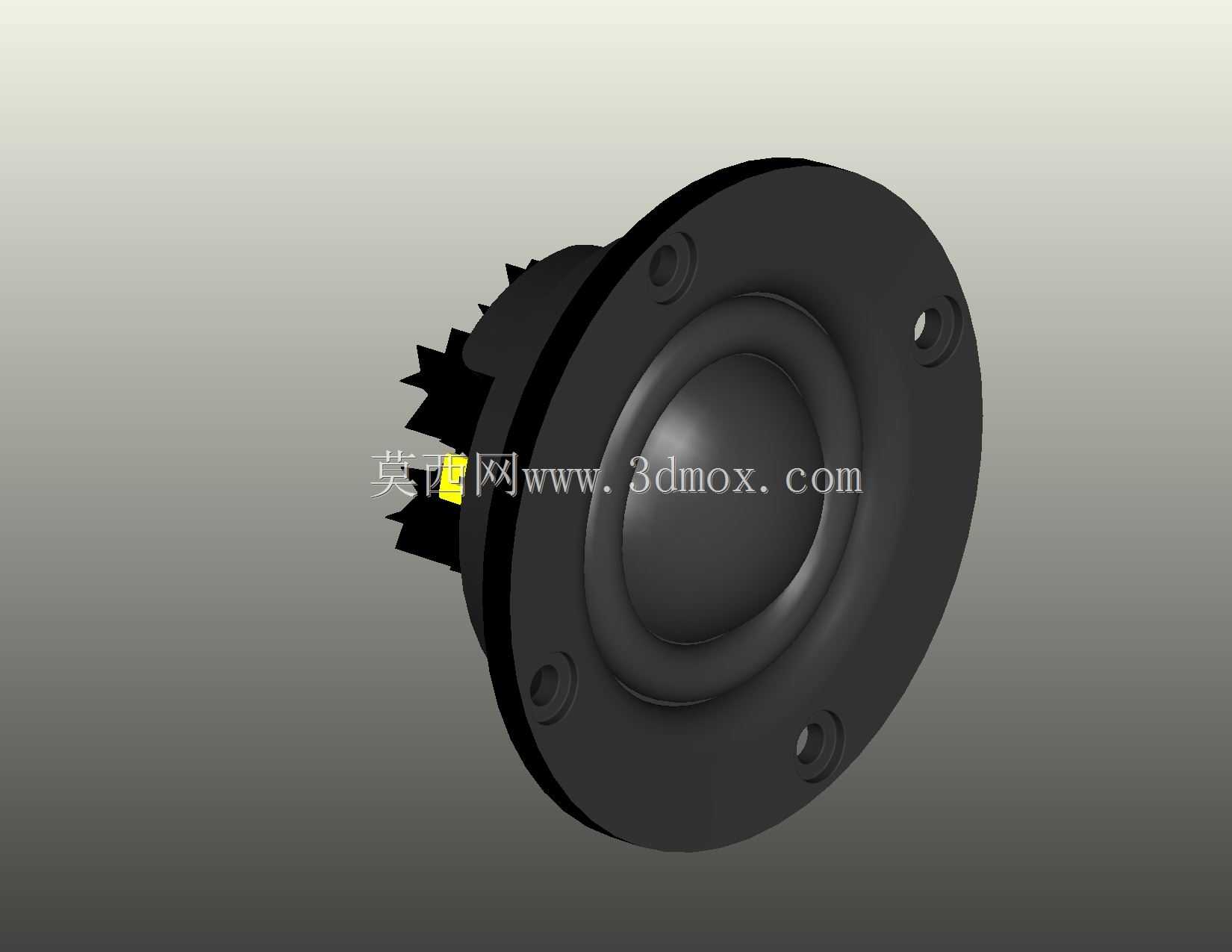

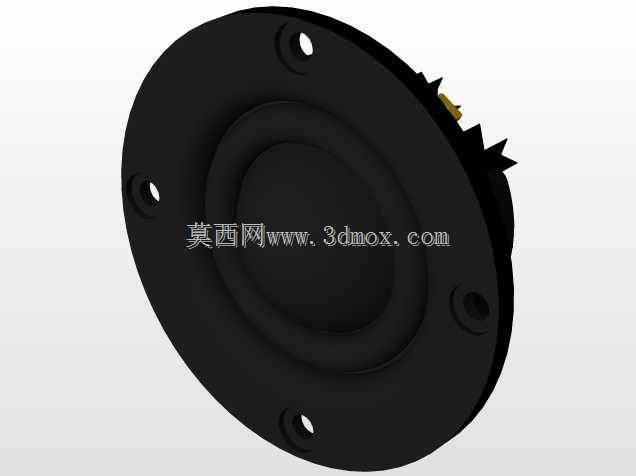

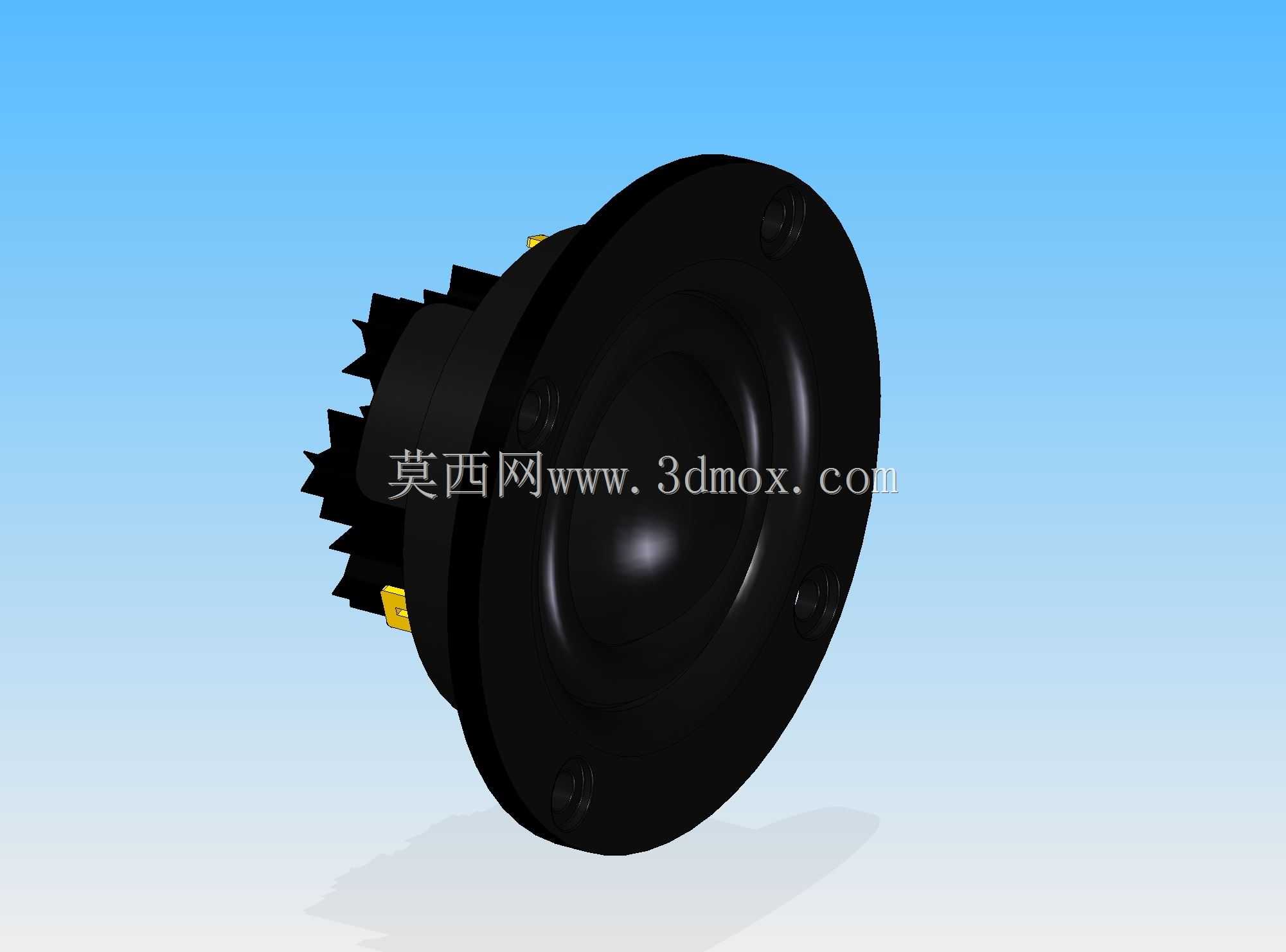

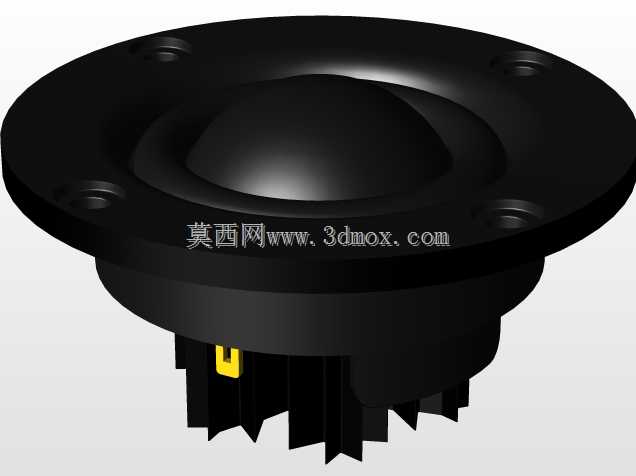

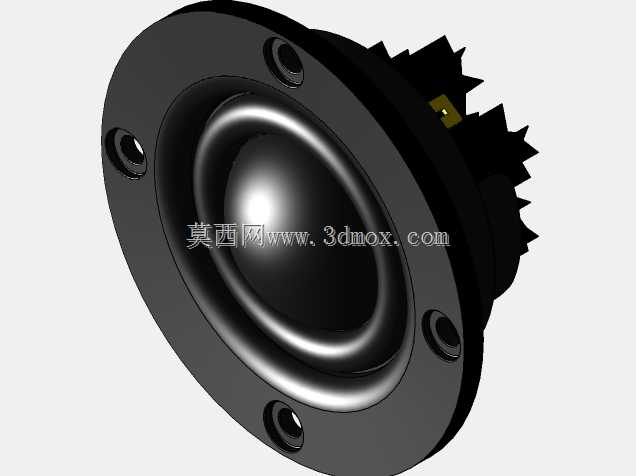

　　这款球顶高音单元的结构设计，核心围绕高频声波的扩散均匀性与安装适配性展开，首先从安装边界来看，前置法兰盘采用圆形沉边结构，法兰盘上均匀分布四个沉头安装孔，孔位角度严格遵循90度等分排布，适配市面多数标准高音安装开孔尺寸，安装时沉头孔可完全容纳螺丝头部，避免突出结构影响网罩装配或者前面板贴合度，法兰盘与单元主体的衔接处做了窄边过渡，能最大程度压缩单元在箱体面板上的占用面积，给多单元分频音箱的布局留出更多调整空间。从实际应用场景出发，这类球顶高音多用于家用HiFi书架箱、桌面多媒体音箱、车载改装高音位以及小型线阵列音响系统的高频重放单元，负责2kHz以上频段的声波输出，设计时特意将球顶振膜的突出高度控制在合理范围，

　　既保证振膜有足够的振动冲程余量，又不会因为突出过多导致声波在面板位置产生不必要的边缘衍射，影响高频听感的顺滑度。单元背部的接线与固定结构做了防滑齿设计，安装时从箱体背部推入开孔后，齿状结构可以卡在开孔内壁，配合法兰盘的限位，不需要额外打胶就能实现初步固定，降低现场装配的操作难度，接线端子位置做了内凹处理，避免焊接或者插接线材时端子受力弯折，同时预留了足够的线材弯折空间，适配不同线径的音箱线接入。功能特性层面，球顶振膜采用丝膜基材搭配特殊阻尼涂层，振膜折环采用顺性适中的橡胶材质，既可以抑制振膜的分割振动，又能保证高频响应的延伸性，折环与振膜的粘接位置做了同心度校准，避免振动时出现偏振导致的失真。磁路部分采用内置磁钢结构，

　　整体磁路被封闭在单元背部的金属壳体内，既可以屏蔽磁路外泄，避免对周边的功放电路、信号线路产生电磁干扰，又能减少外部杂散磁场对磁路工作状态的影响，磁路间隙的精度控制在微米级，保证音圈在间隙内上下运动时不会出现擦圈问题，长时间大功率工作下也能保持稳定的振动状态。设计思路上，这款单元没有追求极端的高频延伸参数，而是把重点放在频响曲线的平直度与离轴响应的均匀性上，法兰盘的边缘做了小尺寸的圆角处理，减少声波绕射时的相位干涉，让不同听音角度下的高频衰减更平缓，不需要在分频器上做复杂的补偿电路就能获得不错的听感。单元整体的装配公差控制严格，振膜中心、磁路中心、安装法兰中心三者的同轴度误差控制在极小范围，避免安装后出现声中心偏移的问题，

　　影响多单元音箱的相位对齐。从实际选型角度看，这款单元的安装深度较浅，适合安装在内部空间局促的小型音箱或者薄型壁挂音箱内，背部的壳体直径小于法兰盘直径，对箱体内部的结构件避让要求低，不需要在箱体内额外做沉台结构就能完成装配，能大幅降低箱体的加工难度。在做箱体设计时，只需要按照法兰盘的外径开出对应的安装沉台，按照背部壳体直径开出穿入孔，就能保证单元安装后前面板与箱体表面齐平，不会出现突出或者凹陷的情况，减少面板处的声波反射干扰。另外，单元的整体重量控制合理，不会因为自重过大导致薄型箱体面板产生共振，适合搭配密度板、塑料甚至金属材质的音箱箱体使用，在不同材质的箱体上都能获得相对稳定的表现。
