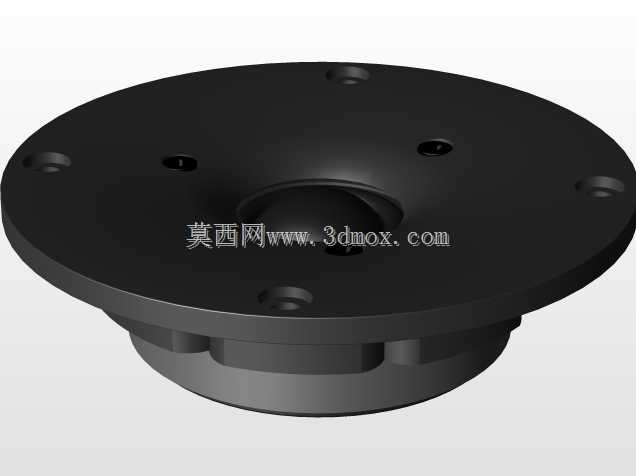

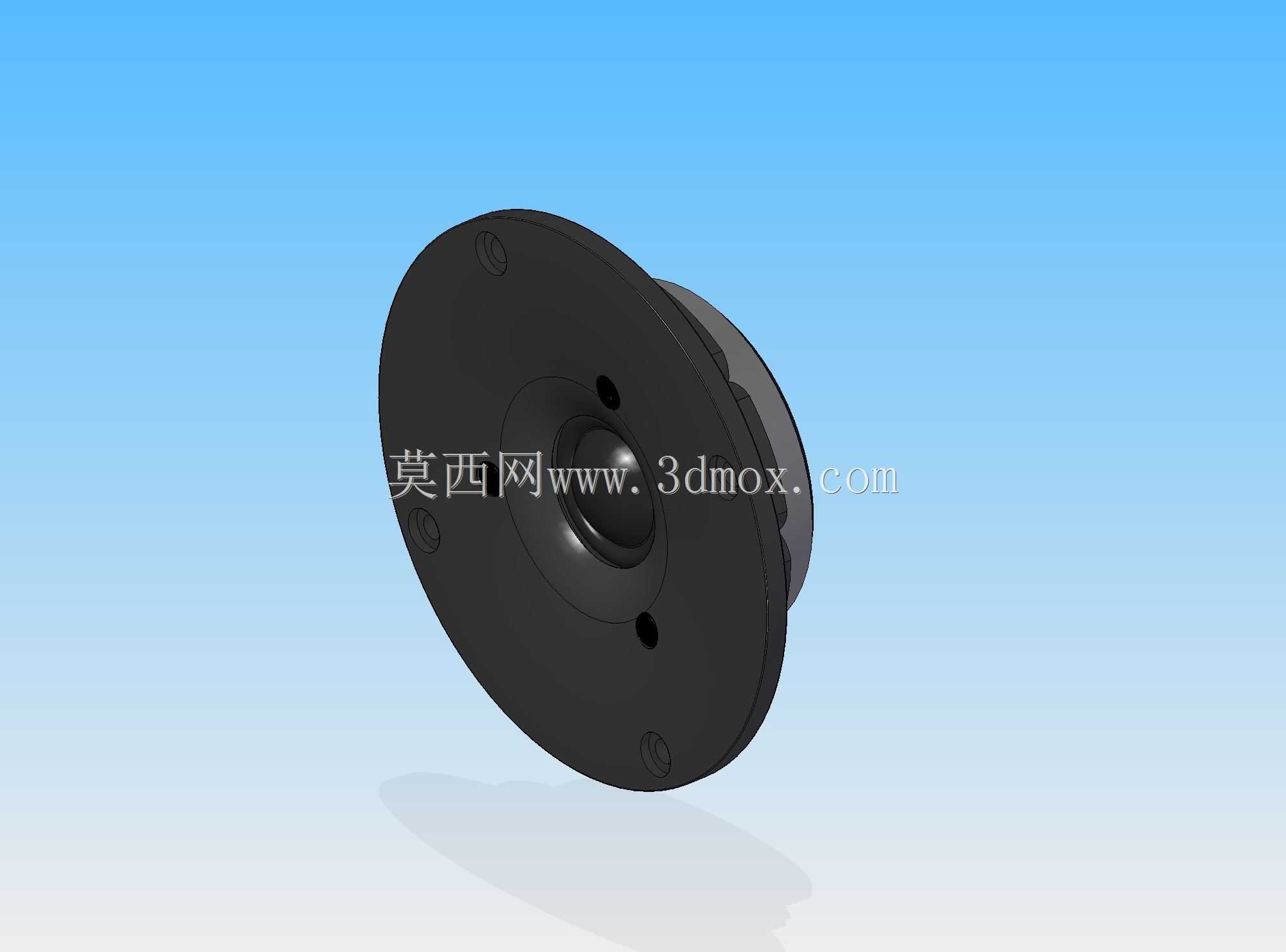

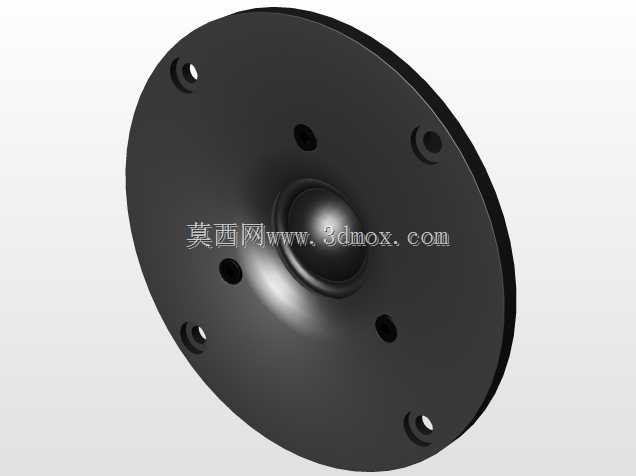

Wavecor TW022WA05球顶高音扬声器结构设计

　　这款球顶高音单元的结构设计，首先围绕家用HiFi音箱、专业监听音箱、车载影音系统的高频重放需求展开，核心作用是重放2kHz以上的高频音频信号，弥补中低音单元在高频段的指向性收窄、频响滚降缺陷，让整套音响系统的频响曲线覆盖人耳可闻的全频段范围，同时保证高频信号的离轴响应均匀度，避免听音位置偏移时出现高频衰减严重的问题。从结构设计思路来看，这款单元采用了常见的圆形面板嵌入式安装方案，面板上预留了四个均匀分布的沉头安装孔，安装孔的位置度公差控制在±0.1mm以内，保证安装时单元与箱体开孔的同轴度，避免安装偏心带来的声短路或者相位偏差问题。面板整体采用工程塑料注塑成型，表面做了哑光黑处理，既可以减少箱体内部声波反射带来的声染色，

　　也能适配绝大多数音箱的外观配色，不会出现突兀的视觉效果。振膜部分采用软质球顶结构，相比硬球顶振膜，软质球顶的高频听感更柔和，瞬态失真更低，适合长时间听音的场景，振膜的折环部分采用了耐老化的橡胶材质，既可以保证振膜做轴向活塞运动时的顺性，也能抑制振膜的分割振动，减少高频段的峰谷值，让频响曲线更平直。磁路部分采用了内置式钕铁硼磁钢结构，相比传统的铁氧体磁钢，钕铁硼的磁能积更高，在保证足够磁隙磁通密度的前提下，可以大幅缩小磁路部分的整体体积，让单元的整体安装深度更浅，适配内部空间有限的小型书架箱或者嵌入式安装场景。磁路的上夹板与T铁都做了倒角处理，减少磁隙附近的非线性磁场分布，降低音圈在大振幅运动时的电感调制失真，提升高频信号的还原度。

　　音圈采用了耐高温的铜包铝线绕制在轻质铝骨架上，既可以降低音圈的整体重量，提升高频响应的灵敏度，也能承受长时间大功率输入下的温升，避免音圈过热烧毁或者变形。从安装边界尺寸来看，这款单元的面板外径适配常规的高音单元开孔尺寸，安装时需要在箱体面板上开出对应直径的沉孔，沉孔的深度与面板厚度匹配，保证单元安装后面板与箱体表面齐平，不会出现凸起或者凹陷影响声波扩散。单元的接线端子位于磁路部分的后侧，采用了插片式接线结构，接线时需要注意正负极标识，避免反接带来的相位抵消问题，影响整体声场定位。在实际选型应用时，需要注意这款高音单元的分频点设置，通常建议分频点设置在2kHz以上，搭配12dB/oct或者更高斜率的分频网络，

　　避免中低频信号进入高音单元造成振膜过载损坏，同时要根据单元的频响曲线与阻抗曲线调整分频网络的补偿元件，让高低音单元的相位在分频点处对齐，获得更平滑的频响衔接。另外在箱体设计时，高音单元的安装位置需要考虑与中低音单元的声中心对齐，减少两个单元之间的路径差带来的相位干涉，通常会将高音单元的声中心与听音者的耳朵高度保持在同一水平线上，获得最佳的轴向频响与定位效果。这款单元的后腔采用了密闭式结构设计，不需要额外在箱体内部设置独立的高音后腔，安装时只需要保证单元与箱体面板之间的密封即可，可以在单元面板与箱体之间加装薄款EVA密封垫，避免箱体内部的声波从安装缝隙处泄露，造成声短路影响低频与高频的表现。在三维建模过程中，需要重点还原振膜的曲面弧度、安装孔的位置尺寸、磁路部分的外径与安装深度，这些尺寸直接关系到后续箱体开孔设计、安装结构匹配的准确性，尤其是振膜球顶的曲率半径，会直接影响高频的指向性特性，建模时需要严格按照实物的曲面特征进行构建，避免曲面偏差带来的声学仿真误差。另外面板上的沉头孔深度、接线端子的位置与尺寸也需要准确还原，方便后续结构设计时做干涉检查，避免安装时出现螺丝顶到磁路、接线端子与箱体内部结构干涉的问题。
