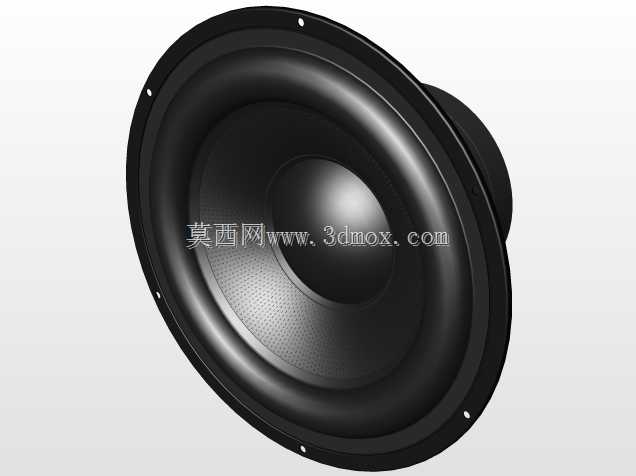

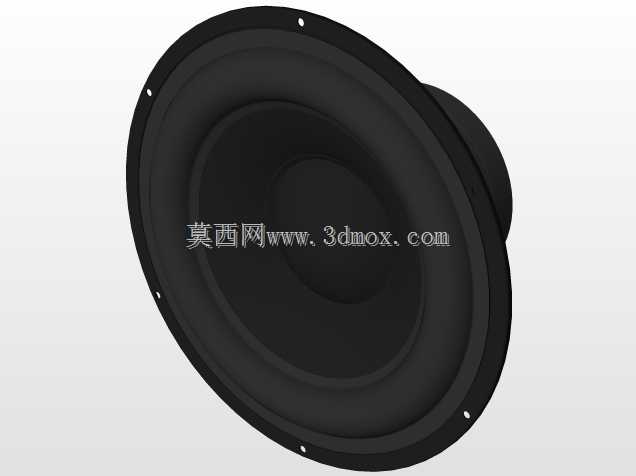

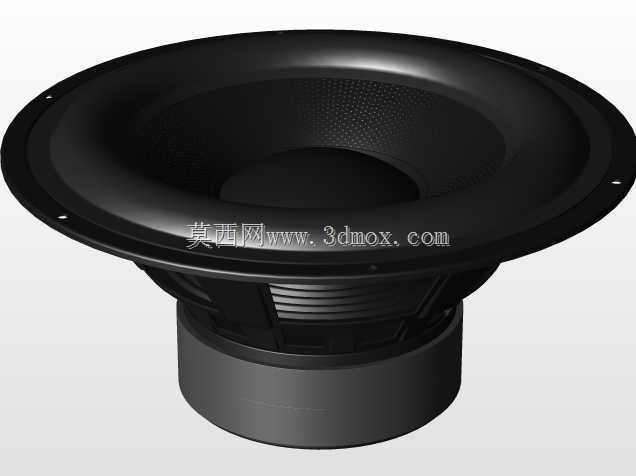

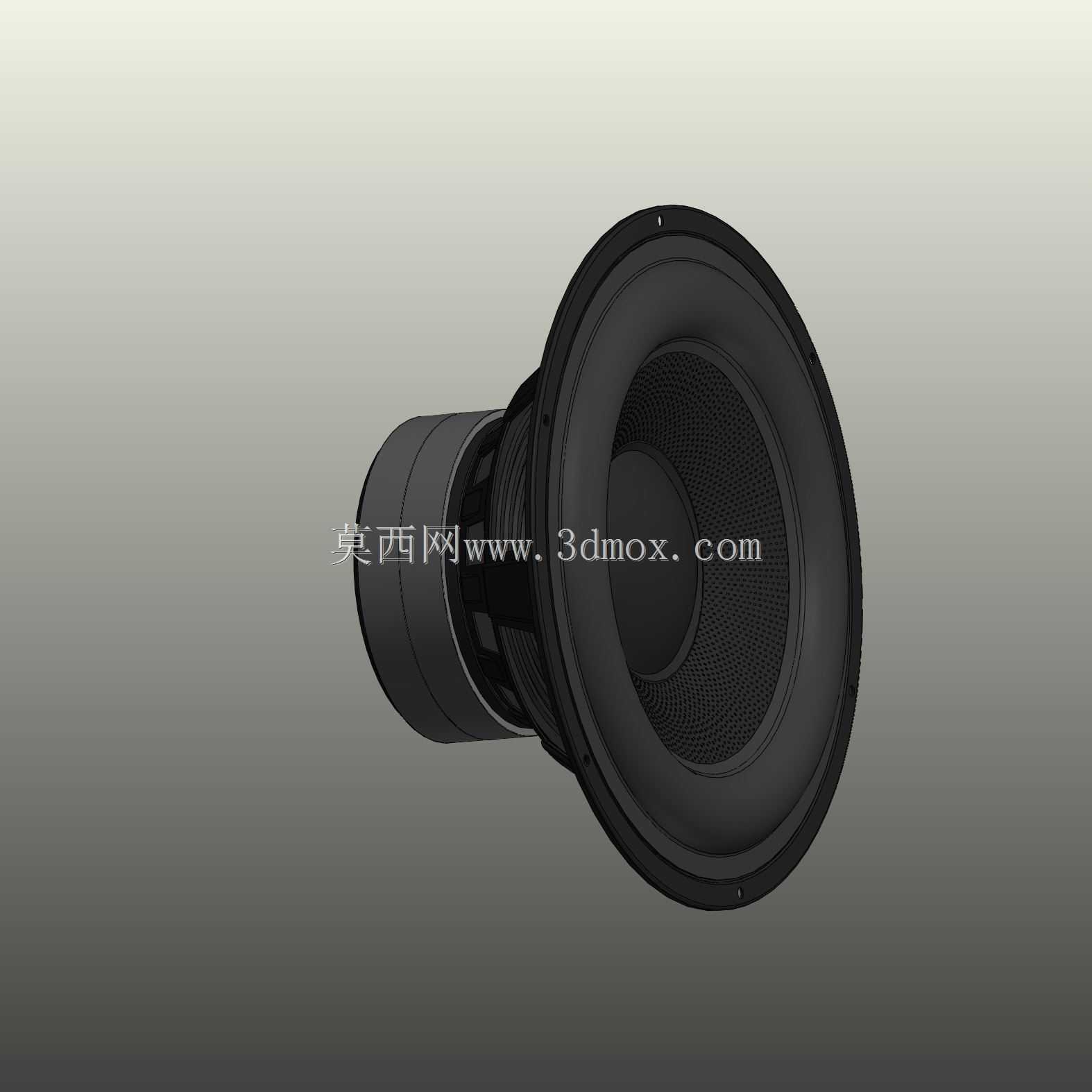

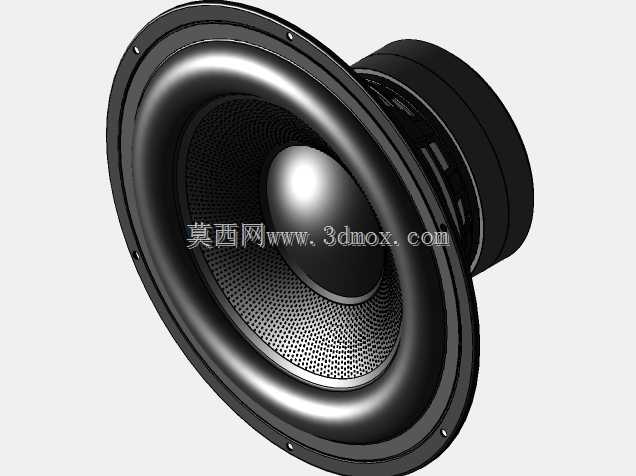

Wavecor SW270WA01低音扬声器结构设计

　　这款低音扬声器的结构设计围绕大动态低频重放需求展开，振膜采用复合材质成型，锥盆弧度经过多次声学仿真优化，能够在大振幅工作状态下保持分割振动抑制能力，避免低频段出现明显的盆裂失真。折环采用高顺性耐疲劳橡胶材质，对称式定心支片搭配长冲程线性磁路结构，保证音圈在磁隙内做轴向往复运动时不会出现擦圈问题，磁路系统采用外置式双磁钢结构，能够提供充足的磁通量密度，降低非线性失真的同时提升单元的功率承载能力。

　　从安装适配角度看，单元的盆架采用高强度注塑一体成型结构，安装孔位按照行业通用的十寸低音单元标准布局设置，安装沉台深度、盆架外沿直径都匹配常规密闭式、倒相式音箱的箱体开孔尺寸要求，接线端子采用按压式镀金接线柱，兼容不同线径的音箱线接入，端子位置预留了足够的接线操作空间，不会在箱体装配时出现线材弯折过度的问题。单元背部的磁路屏蔽结构做了倒角处理，既能够减少漏磁对周边电子器件的干扰，也能避免安装时磁钢边角磕碰箱体内部的加强筋结构。

　　在实际应用场景中，这类单元多用于家用HiFi主音箱、家庭影院低音炮、专业舞台返听音箱的低频重放单元，也可作为车载音响改装的低音升级部件使用。设计过程中需要重点考量单元的谐振频率参数与箱体容积的匹配关系，模型完整还原了折环的厚度变化、定心支片的波纹结构、音圈骨架的通风孔位，这些细节直接关系到单元的顺性参数与散热能力，在做箱体声学仿真时，准确的三维结构能够帮助工程师快速计算箱体内的空气流动路径，优化倒相管的位置与长度，避免箱体内出现驻波影响低频清晰度。

　　从结构可靠性角度看，盆架与磁路的连接位置做了加厚的加强筋设计，能够承受大音量工作时的持续振动载荷，不会出现长期使用后盆架变形导致的音圈偏移问题。音圈采用耐高温的铜包铝线绕制，磁隙内部设计了对称的散热通道，长时间大功率工作时，音圈产生的热量能够通过磁路结构与盆架的通风孔快速散出，降低音圈过热烧毁的风险。振膜与音圈骨架的粘接位置、折环与盆架的压合位置都在模型中还原了实际的粘接宽度，在做结构强度校核时，可以直接基于模型提取粘接面面积，计算不同功率下的粘接面受力情况，验证粘接工艺的可靠性。

　　在做整机装配设计时，该模型可以直接导入装配环境，检查单元与箱体面板、内部分频器、接线端口的干涉情况，尤其是单元背部磁钢的突出长度，直接决定了箱体的内部净深要求，模型精准还原了磁钢的外径、高度以及T铁的尾部结构，能够帮助结构设计师在箱体开模前就确认所有安装边界，避免后期试装时出现磁钢顶到箱体内壁或者分频器元件的问题。同时单元的前沿安装面做了密封槽设计，装配时搭配对应的密封泡棉，能够保证箱体的气密性，避免低频声短路影响低频下潜深度。
