Wavecor SW182BD02中低音扬声器结构设计

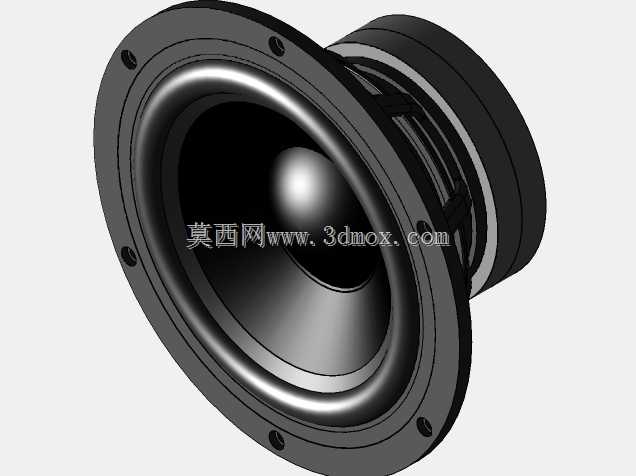

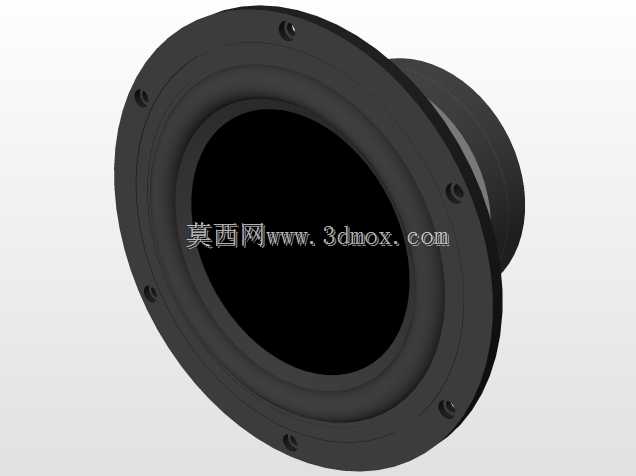

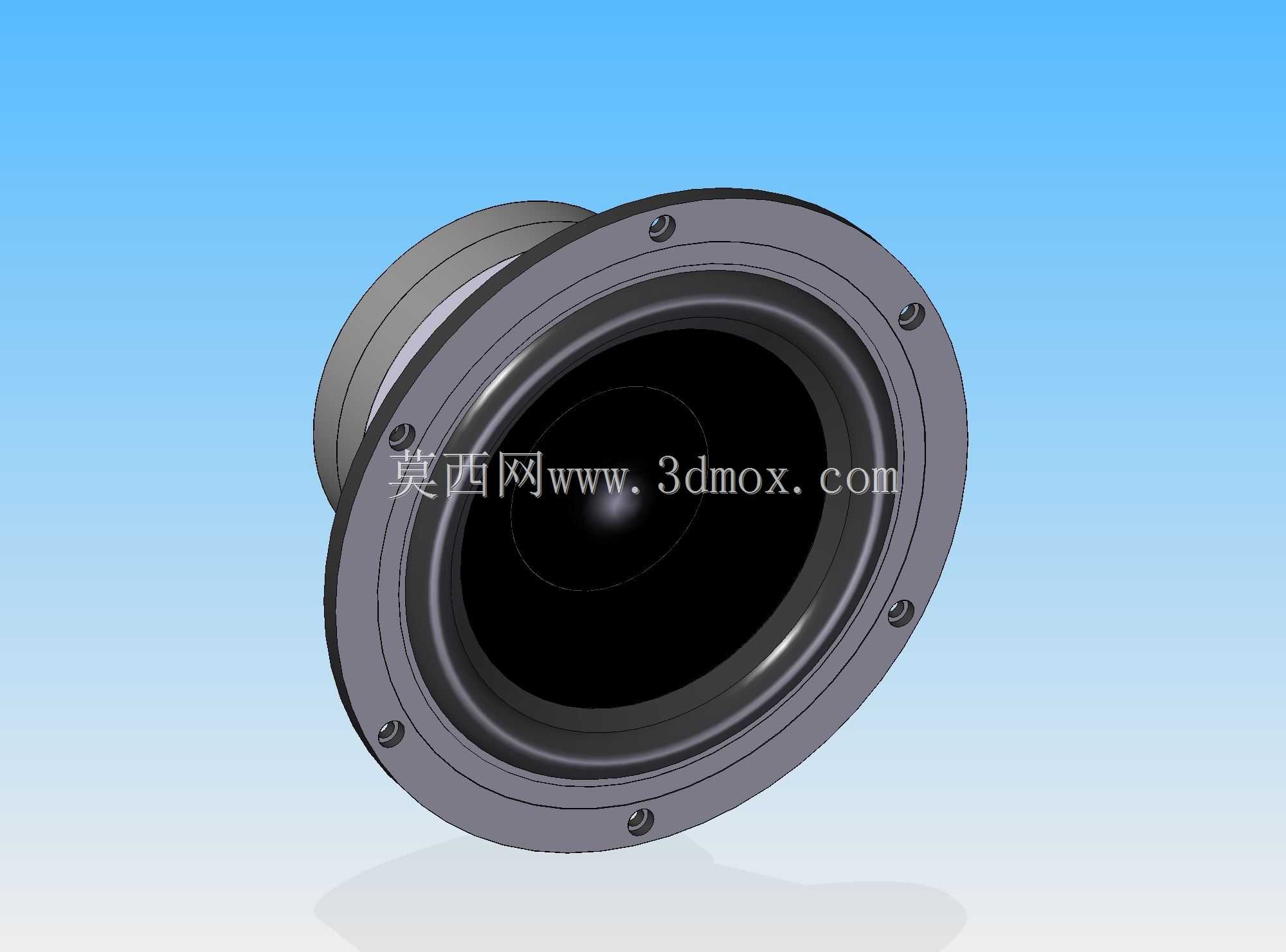

　　这款中低音发声单元的三维结构，完整还原了成品扬声器从安装法兰到磁路后端的全部装配细节，可直接用于音箱腔体的适配设计、安装位校核以及整机组装的干涉验证工作。在民用HiFi音箱、专业监听音响、车载影音系统的开发流程中，这类中低音单元承担着低频段到中频段的声能输出任务，其安装边界的尺寸精度直接决定了箱体密封性能与最终频响表现，建模时优先还原了法兰盘的安装孔位分布、沉头深度以及盆架的外轮廓弧度，避免装配时出现螺丝孔错位、单元与箱体加强筋碰撞的问题。从结构设计逻辑来看，该单元采用圆形金属盆架作为承载主体，法兰盘上均匀分布的六颗安装沉孔，适配M4规格的机丝螺丝固定，安装面预留了0.8mm的密封胶圈放置槽，

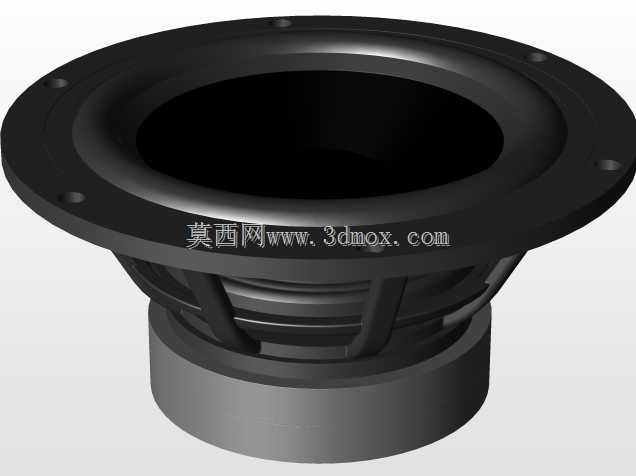

　　可搭配环形泡棉胶圈实现与箱体面板的气密连接，杜绝声短路问题影响低频下潜效果。振膜部分采用复合纸质锥盆结构，折环为耐老化的橡胶材质，建模时还原了折环的弧形断面与定心支片的波纹结构，这两个部件的形变量直接决定了单元的线性冲程范围，在做箱体内部空间校核时，需要预留足够的振膜前后运动空间，避免大动态工作下振膜碰撞箱体内部的吸音棉或者分频器元件。磁路部分采用外置式铁氧体磁钢结构，后端的T铁与华司结构完整还原，磁钢外沿与盆架后端的衔接处做了圆角过渡，既可以减少安装时的磕碰掉漆，也能避免磁路组件与箱体内部的接线端子产生干涉。单元的接线端子设置在盆架后侧的斜面上，两个插片端子的间距为6.3mm，适配常规的2.8mm规格接插件，

　　建模时保留了端子的突出高度，方便设计人员提前规划箱体内的走线空间，避免线材挤压端子造成接触不良。在实际工程应用中，这类单元常被用于两分频书架箱的低音通道、三分频落地箱的中低音单元，也可作为嵌入式家庭影院系统的前置声道发声单元，其安装开孔直径为156mm，法兰盘整体外径182mm，单元整体深度从法兰安装面到磁钢后端为78mm，设计箱体时需要根据这个深度预留内部净空，同时要注意磁钢部分的直径为102mm，若箱体内部设置加强筋，需要避开这个直径范围。盆架的侧面设置了四个对称的泄压孔，建模时还原了孔位的大小与倾斜角度，这些孔位用于平衡振膜前后的空气压力，在做箱体设计时不能被吸音棉或者内部结构遮挡，否则会导致单元阻尼异常，低频发闷失真。

　　从建模细节来看，所有的装配止口都做了准确还原，包括振膜与盆架的压合位置、定心支片的固定台阶、磁路组件与盆架的铆接点位，这些细节可以帮助结构设计人员快速完成单元的拆解分析，也可用于声学仿真时的模型简化参考，在做有限元分析时，可以直接提取模型的外壳面生成网格，减少重复建模的工作量。对于音响改装、定制音箱的从业者来说，这个模型可以直接导入到箱体设计软件中，完成面板开孔、内部布局的全部设计工作，不需要再手动测量单元的各个尺寸，有效避免手工测量带来的尺寸误差，减少打样后的装配问题。
