高保真低音扬声器单元三维结构设计

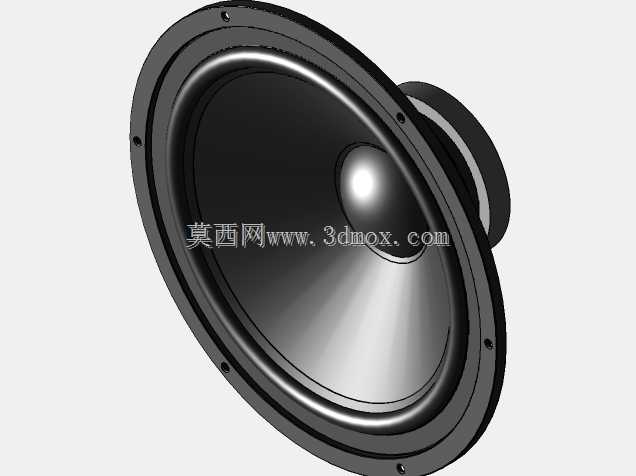

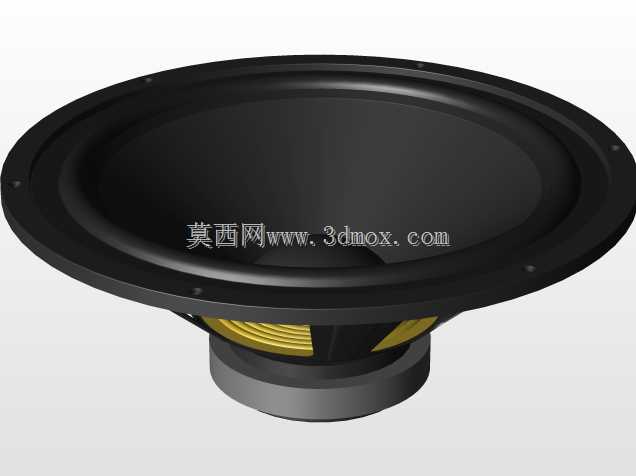

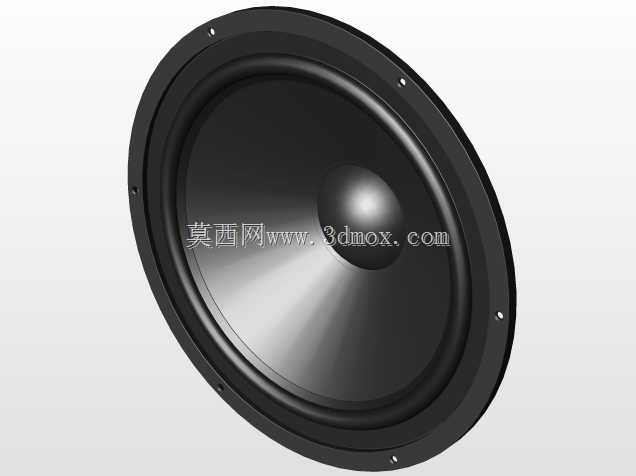

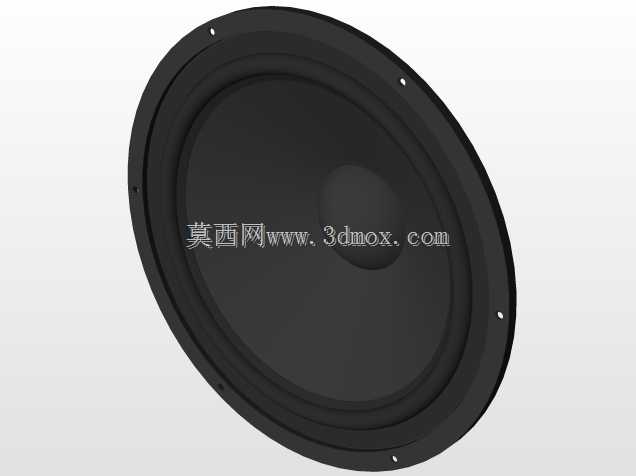

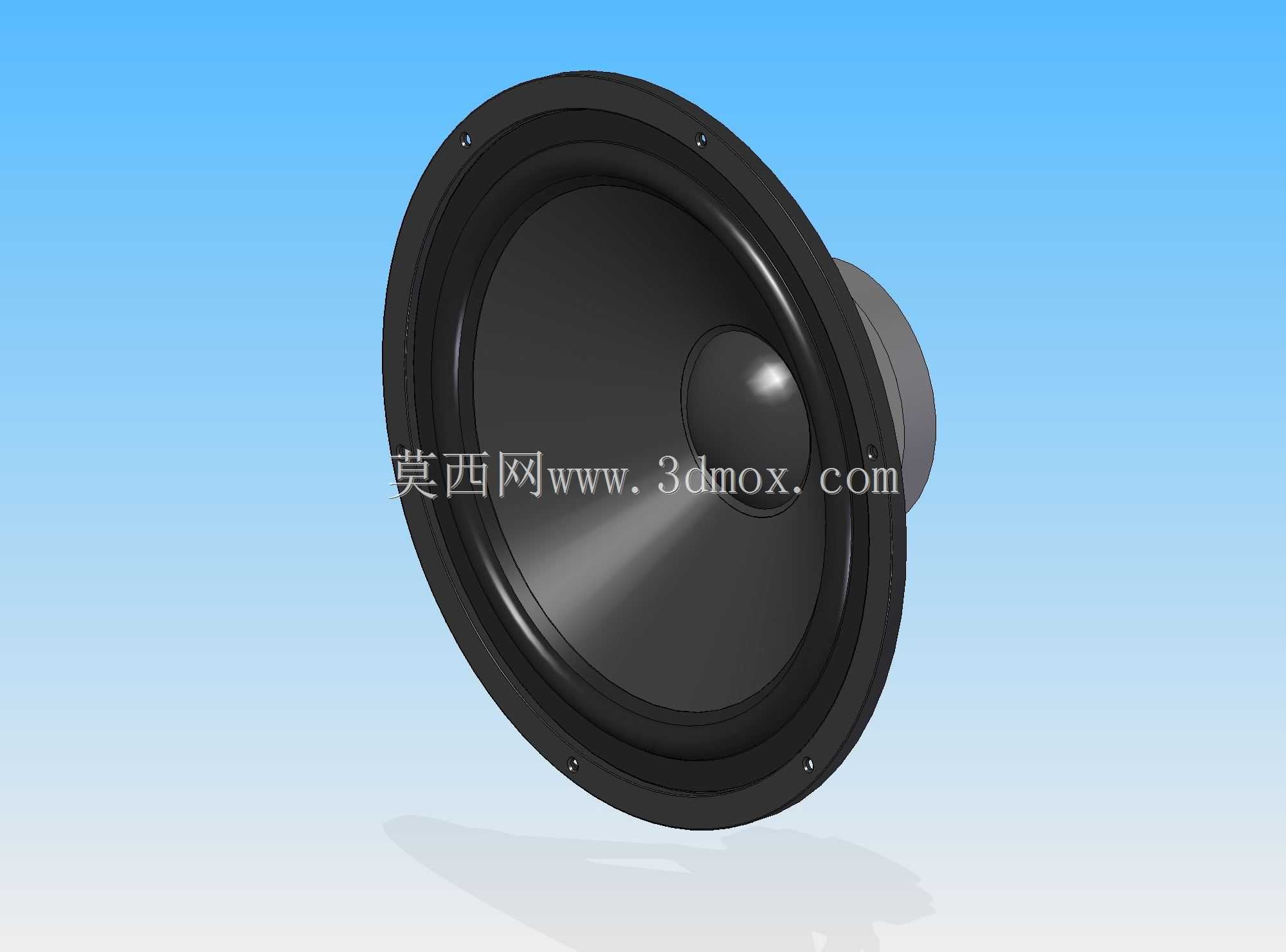

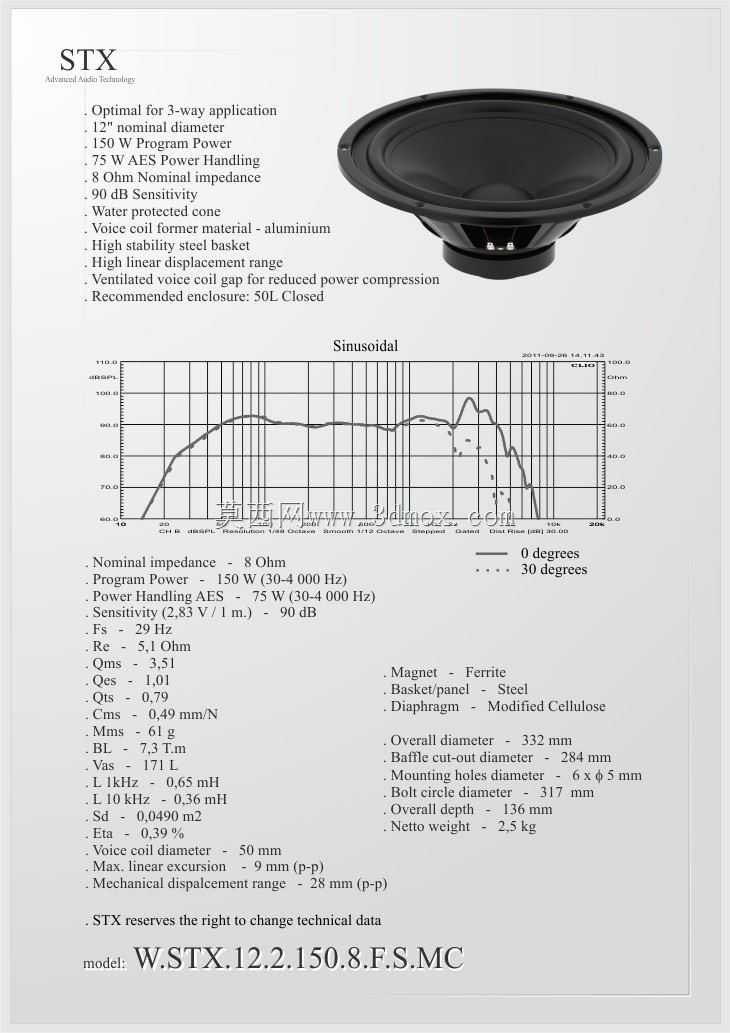

　　这款低音扬声器单元的三维结构设计，核心围绕家用HiFi音箱、专业舞台返听系统、车载影音改装等场景的低频重放需求展开，区别于全频单元侧重中高频响应的设计逻辑，该单元将工作频响下限下探至低频段，承担音频信号中40Hz-3kHz区间的声电转换任务，弥补小尺寸全频单元在大动态低频信号下的冲程不足、声压级不够的缺陷。从结构设计逻辑来看，锥盆采用渐变曲率的锥形轮廓，并非规则圆锥结构，靠近中心防尘帽的区域曲率更大，靠近折环的区域曲率平缓，这种设计可以有效分割锥盆在大振幅工作时的分割振动，减少不同频段信号重放时的盆裂失真，让低频信号的瞬态响应更干脆，不会出现拖尾、浑浊的听感。中心的球顶防尘帽一方面承担阻挡外界灰尘、铁屑进入磁隙的防护作用，

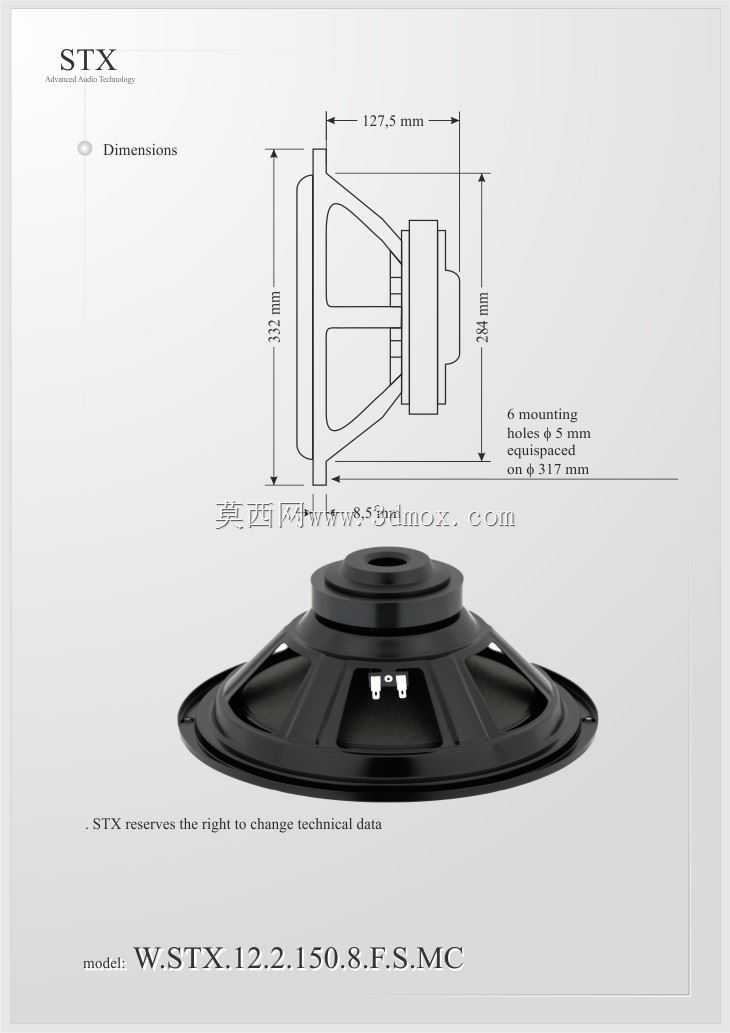

　　避免磁隙内堆积杂质导致音圈擦圈、卡滞的故障，另一方面其曲面结构可以对锥盆中心区域的高频衍射进行优化，提升单元中频段的指向性，减少轴向与偏轴频响的差值。折环采用半圆弧截面的橡胶材质结构，设计时预留了足够的线性冲程余量，折环的波纹数量、厚度经过匹配计算，既可以为锥盆提供足够的顺性，保证大动态信号下锥盆的往复运动行程，又能提供合适的阻尼，抑制锥盆运动到极限位置时的谐振，避免出现打底、异音的问题。盆架采用一体化冲压成型的金属结构，安装法兰面上均匀分布了6个沉头安装孔，孔位的分度圆直径、沉孔深度都严格匹配通用音箱的安装开孔标准，安装时沉头结构可以让固定螺丝的头部完全没入法兰面，不会突出表面影响单元与箱体安装面的贴合度，

　　避免出现安装缝隙导致的声短路问题。盆架的侧面设计了多道辐射状的加强筋，从法兰面一直延伸到后端的磁路固定座，既可以降低盆架自身的结构谐振，避免大音量下盆架振动产生的音染，又能为弹波、磁路组件提供足够的支撑刚性，保证音圈在磁隙中始终保持居中位置，不会因为长期大振幅工作出现盆架变形导致的音圈偏心。磁路部分采用外置式的T铁与华司结构，磁钢为环形铁氧体材质，T铁的中柱直径与音圈骨架内径预留了合理的配合间隙，既不会因为间隙过小导致音圈运动时擦碰中柱，也不会因为间隙过大导致磁隙的磁通密度下降，影响单元的灵敏度。弹波（定心支片）采用波纹状的纤维织物材质，固定在盆架中部的支撑台阶上，其波纹的数量、角度经过匹配，顺性参数与折环保持一致，

　　共同为锥盆的往复运动提供线性恢复力，保证音圈在整个线性冲程范围内都始终处于磁隙的均匀磁场区域，减少谐波失真。音圈骨架采用耐高温的绝缘材质，绕制的漆包线采用铜包铝材质，兼顾导电性能与轻量化需求，减少运动组件的整体重量，提升单元的瞬态响应速度。从安装边界来看，单元的总深度、法兰外径、开孔直径都符合行业通用的6.5英寸低音单元的安装尺寸规范，可以直接替换同规格的市售单元，不需要对原有箱体的开孔、安装沉台进行二次修改。磁路后端的接线端子采用插拔式设计，端子的间距、极性标识清晰，生产装配时可以快速完成接线，避免出现正负极接反导致的相位错误。整个模型的结构细节完全还原量产扬声器的实际装配关系，包括各个部件之间的配合公差、卡扣位置、粘接面的预留宽度都做了精准还原，结构设计人员可以直接参考该模型进行音箱箱体的容积计算、倒相管参数匹配，也可以用于电声产品的结构教学、装配工艺演示，帮助从业者理解低音单元的工作原理与结构设计要点，在进行同类产品开发时，可以直接复用该模型的安装边界、结构比例，减少重复建模的工作量，提升设计效率。
