VISATON SC 10 N高音扬声器结构设计

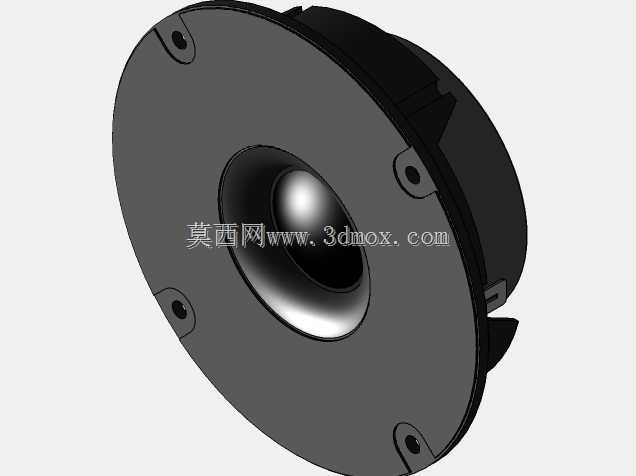

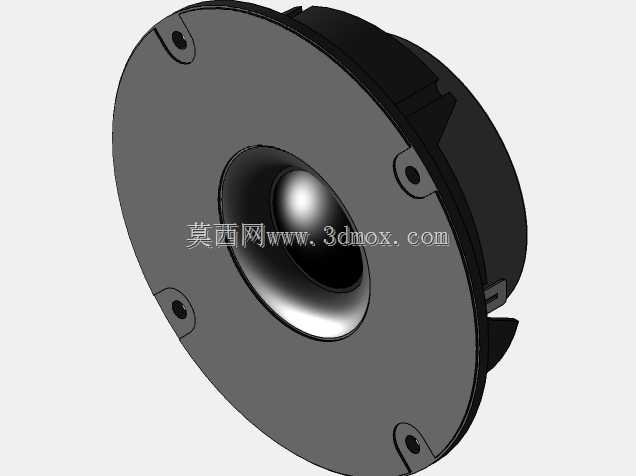

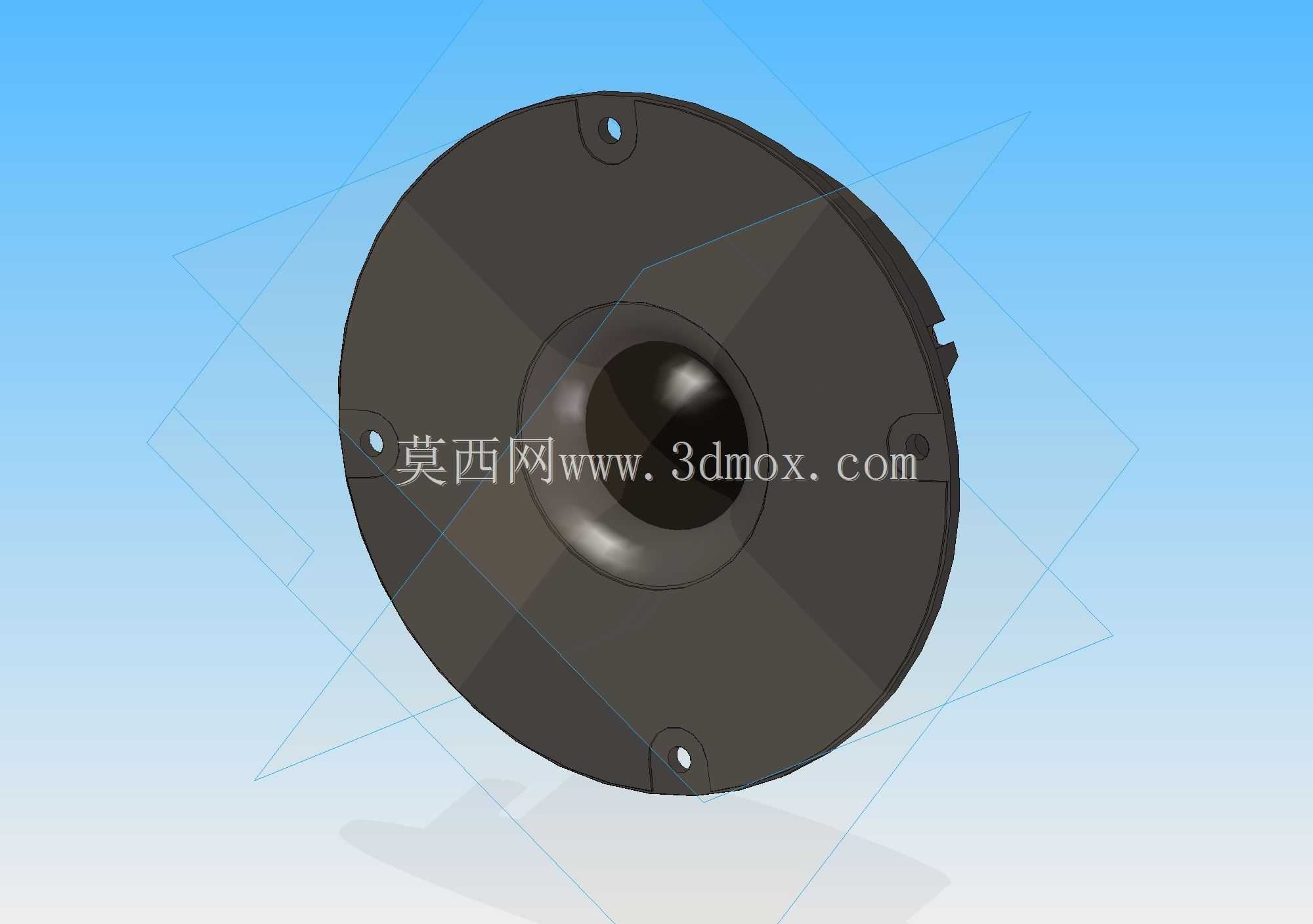

　　这款高音扬声器的结构设计，首先要匹配嵌入式安装的常规箱体开孔需求，圆形的主体外轮廓适配多数家用音箱、专业监听设备的高音位开孔尺寸，边缘均匀分布的三个安装定位孔，可直接通过自攻螺丝完成与箱体面板的紧固，安装时不需要额外设计定制转接支架，能直接适配常规厚度的密度板、金属箱体面板，安装孔的沉台设计可以让螺丝头完全没入结构件表面，不会突出面板影响网罩的装配。从功能实现层面看，该单元属于球顶高音范畴，中心的球顶振膜采用硬质复合材质，能够覆盖高频段的声波重放需求，振膜周边的悬边采用顺性适配的柔性材料，既可以保证振膜高频振动时的线性位移，又能抑制分割振动带来的失真，外围的圆形框架采用一体化注塑成型结构，框架的加强筋布局完全匹配磁路组件的安装定位，

　　磁路部分内嵌在框架后侧的腔体中，不会额外占用箱体内部的过多纵深空间，对于小容积的书架箱、卫星箱设计十分友好。在实际应用场景中，这类高音单元常搭配中低音单元组成二分频或三分频的声学系统，广泛用作家用HiFi音箱、桌面多媒体音响、车载改装音响、专业扩声音箱的高频重放单元，在结构设计时，框架的前侧边缘做了窄边处理，能够减少声波在面板处的衍射效应，提升高频的指向性表现，让听音区域内的频响曲线更加平直。从建模的细节来看，整个结构的装配公差控制在常规电声器件的合理范围内，振膜与悬边的衔接处做了平滑过渡处理，没有尖锐的棱角结构，避免生产过程中出现应力集中导致的部件破损，后侧的磁路外轮廓做了圆角处理，在箱体内部布线时不会刮伤线材绝缘层，

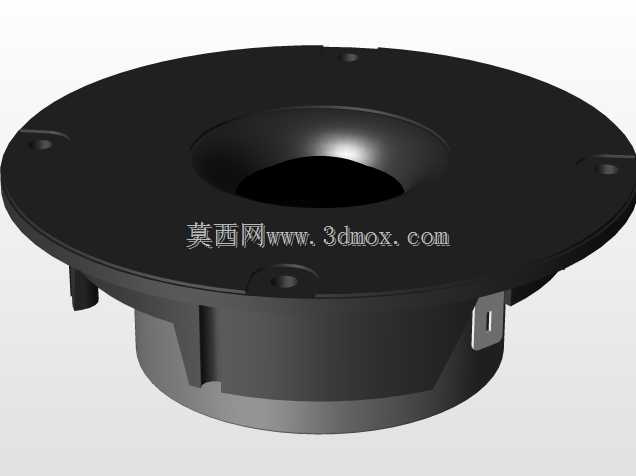

　　安装孔的位置度公差满足批量生产时的装配要求，不需要在装配时做额外的修配调整。设计过程中充分考虑了不同安装场景的适配性，单元的整体厚度较薄，既可以安装在密闭式箱体上，也可以适配倒相式、传输线式等不同结构的音箱设计，框架上预留的接线端子位置位于后侧边缘，不会与箱体内部的加强筋、分频器电路板产生位置干涉，接线端的标识清晰，装配时可以快速区分正负极，避免反接导致的相位抵消问题。从声学结构的匹配来看，单元前侧的浅号角式轮廓可以对高频声波做适当的扩散控制，在偏离轴向一定角度的听音位置，依然能够获得足够的高频声压，不会出现明显的高频衰减，适合近场监听、桌面听音等使用场景，整个外露的框架表面做了哑光黑色处理，既可以减少光线反射带来的视觉干扰，

　　也能和多数黑色、深色的音箱面板形成视觉上的统一，不需要额外做表面装饰处理。在结构强度方面，一体化的框架结构可以承受安装时的螺丝锁紧力，不会因为锁紧力过大出现框架开裂的问题，振膜前方没有额外的防护网结构，能够减少防护网对高频声波的遮挡与衰减，在实际整机装配时，可以根据使用场景选择搭配外置的音箱网罩，对单元起到防尘、防触碰的保护作用。
