法兰式高音扬声器声学组件结构

　　该结构呈现的是一款带前置安装法兰的小型高音扬声器单元，整体采用圆筒磁路腔体加圆形固定面板的同轴布局，常见于专业监听音箱、车载音响改装、小型线阵列声柱以及嵌入式广播终端中。这类单元承担音频重放链路里的高频段输出，通常与中低音单元通过分频网络配合，负责人声齿音、弦乐泛音、空间细节等高频率信号的还原，其安装边界与面板配合精度会直接影响箱体前障板的密封效果和高频扩散特性。

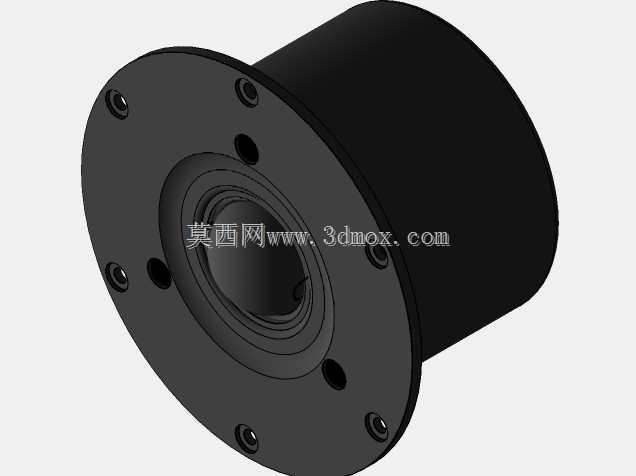

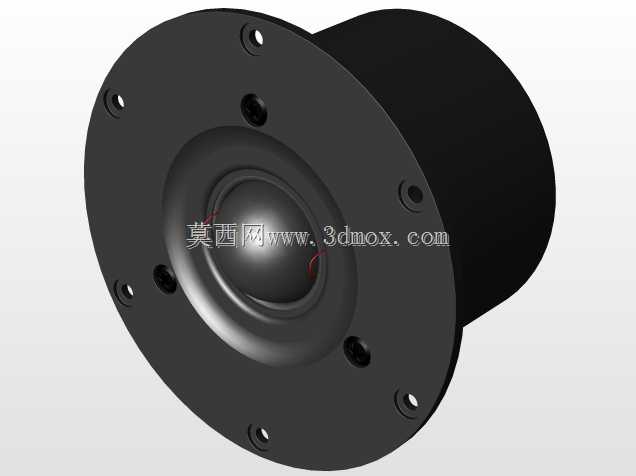

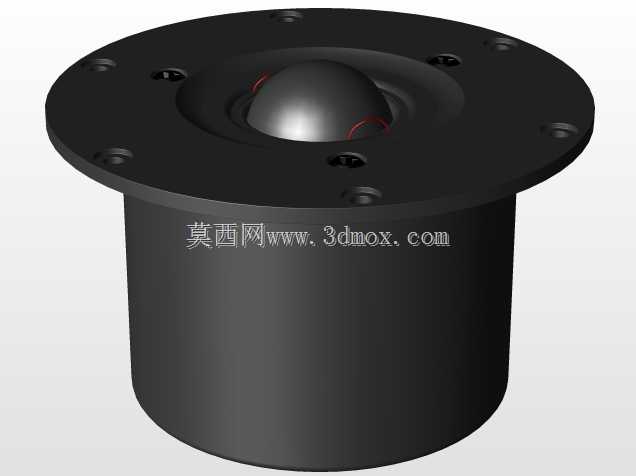

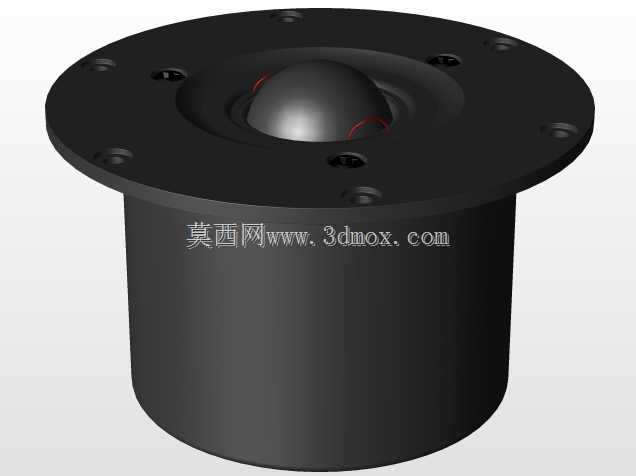

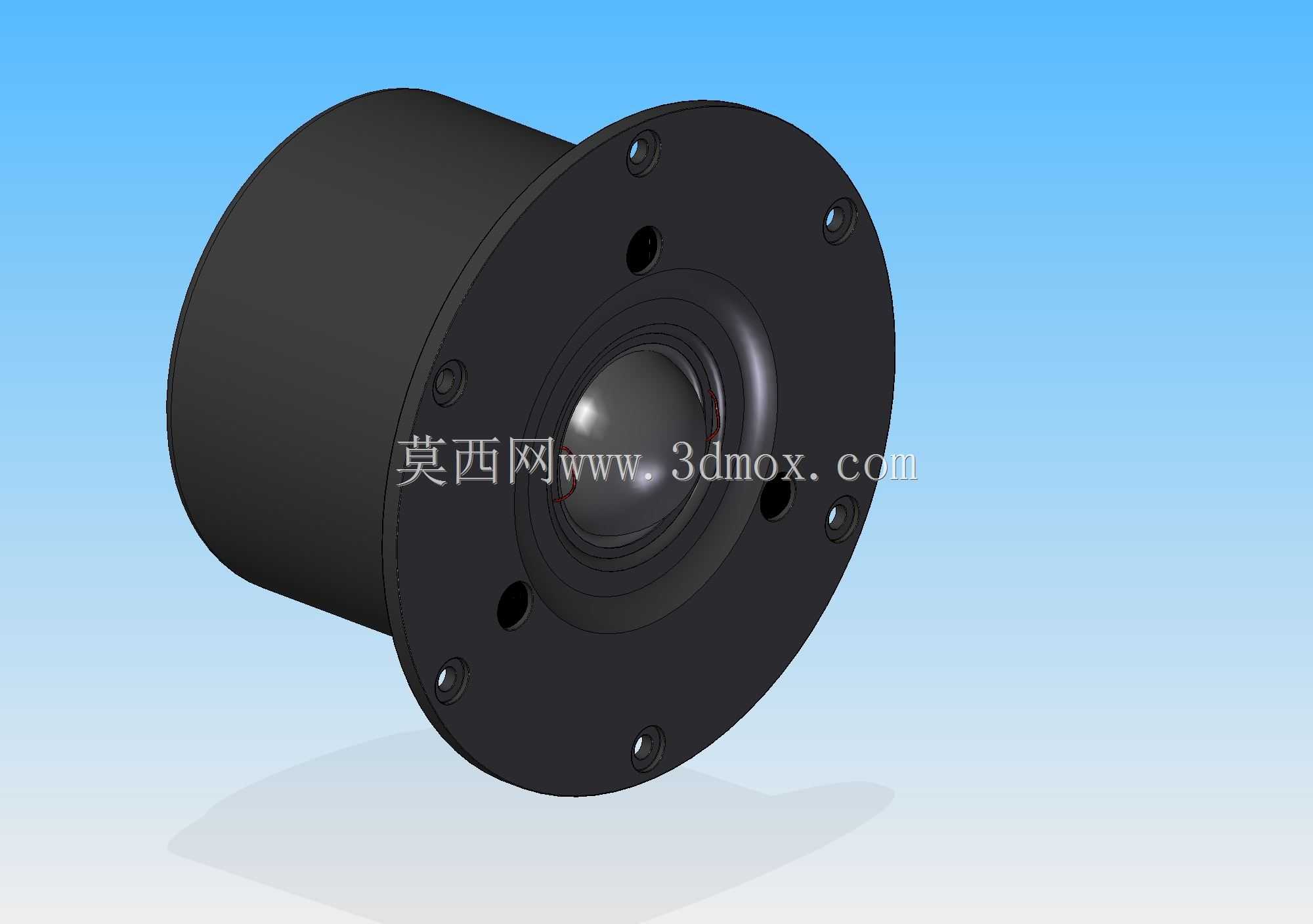

　　从外形与安装边界看，单元后部为封闭圆柱形磁钢与音腔壳体，直径小于前部法兰盘，可从箱体面板前方直接嵌入预留圆孔；前部法兰为平整圆盘，盘面上沿圆周均布多颗沉头安装孔，用于穿入螺钉将单元压紧在障板表面，孔位周边还设置了若干小孔，部分为装配定位孔，部分可作为相位调整或紧固辅助孔。法兰中心突出球顶振膜与环形悬边、定心支片组成的振动系统，振膜外侧设有轮廓过渡圆滑的波导结构，能够约束高频声波的指向性，减少轴外频响跌落。建模时需要重点控制圆柱后腔与法兰盘的同轴度，保证单元装入箱体开孔后四周间隙均匀；沉头孔需按照所选螺钉规格做出锥面沉台，避免螺钉头高出法兰面影响网罩或装饰圈装配。

　　实际选型与结构设计中，前法兰厚度决定了单元与障板贴合后的压紧量，后腔圆柱长度则关系到箱体内部分频板、吸音棉以及后方支撑筋的避让空间，若箱体内部空间局促，需在三维布局阶段提前校核后腔深度，防止磁钢尾部与箱体后壁或加强筋发生干涉。法兰盘外缘与箱体开孔之间通常设计窄边定位台阶，装配时台阶嵌入开孔实现径向定位，螺钉锁紧后单元不易偏心，也能在一定程度上抑制面板缝隙产生的气流泄漏。球顶振膜区域略高于法兰平面，外围波导环面做连续曲面过渡，既可以扩大高频的水平覆盖角，也能避免尖锐棱角造成的声波衍射。

　　在工程应用场景里，这类法兰式高音单元多用于多单元组合的声学系统：在两分频书架箱中，它垂直布置于中低音单元上方，前障板开孔位置需结合高音声中心与低音声中心的对齐关系确定，保证分频点附近的声波相位衔接；在车载改装场景中，法兰盘可直接固定在车门内饰板或定制A柱模具上，后腔圆柱伸入车门钣金预留孔，周边加装密封垫圈隔绝车门空腔的噪声泄漏；在公共广播嵌入式终端里，单元通过法兰压紧在吊顶面板上，后部圆柱置于吊顶空腔内，依靠法兰承载整机重量并保持正面外观平整。

　　结构建模过程中，圆筒后腔与法兰盘应作为一体装配基准处理，磁钢、导磁板、音圈、球顶振膜、悬边、压环沿轴线依次堆叠，各零件配合面保留同轴约束关系。法兰上的安装孔按圆周阵列生成，孔位角度需与常见箱体安装孔距匹配，便于互换维护；振膜球顶采用回转曲面构建，曲面壁厚按薄膜件特征设置，波导环面与法兰平面之间做圆角过渡，减少应力集中。装配校核时要关注振膜前方的保护空间，若外加金属网罩或装饰圈，网罩内表面与球顶最高点之间需保留足够间隙，避免大振幅振动下产生碰擦。后腔圆柱外壁可根据散热需求增设浅筋或平面，既增强磁路部分散热，也方便在自动化装配线上夹持定位。

　　从声学与结构协同的角度，法兰面的平面度要求较高，若装配后法兰与障板之间存在局部间隙，容易产生漏气谐振，劣化低频分频段的响应，因此三维设计时会在法兰背面预留密封垫圈的安装槽位，垫圈压缩量控制在合理范围，既保证密封又不导致法兰翘曲。多单元阵列排布时，相邻高音法兰的外圆间距需结合波导指向角确定，避免高频声波在面板表面产生干涉。整体结构兼顾了嵌入式安装的便利性、声学扩散的连续性以及批量装配的工艺性，适合在电声产品结构设计、音箱箱体开发与单元选型验证中作为数字化样机使用。
