高精度弹性筒夹夹头精密夹持结构

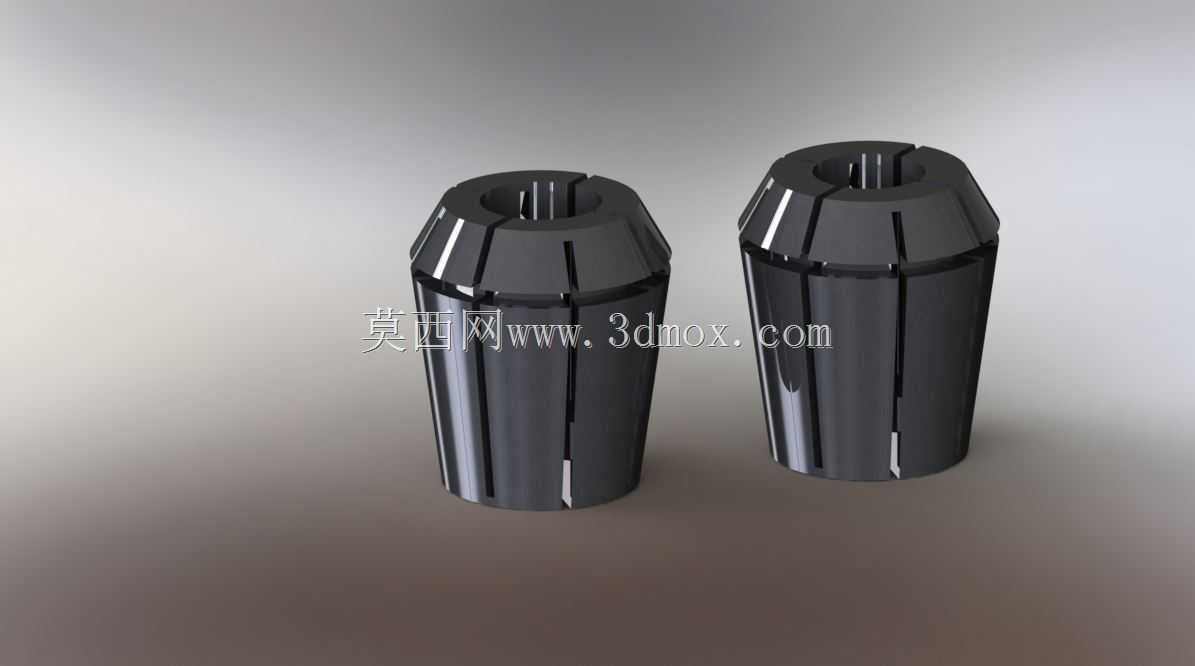

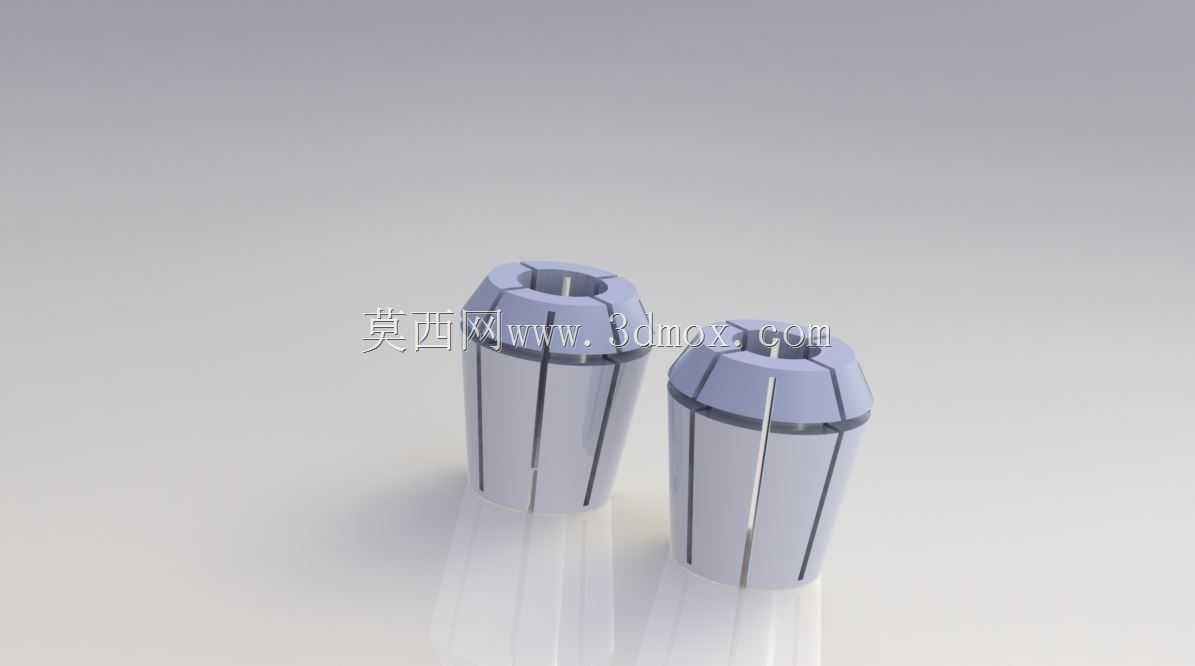

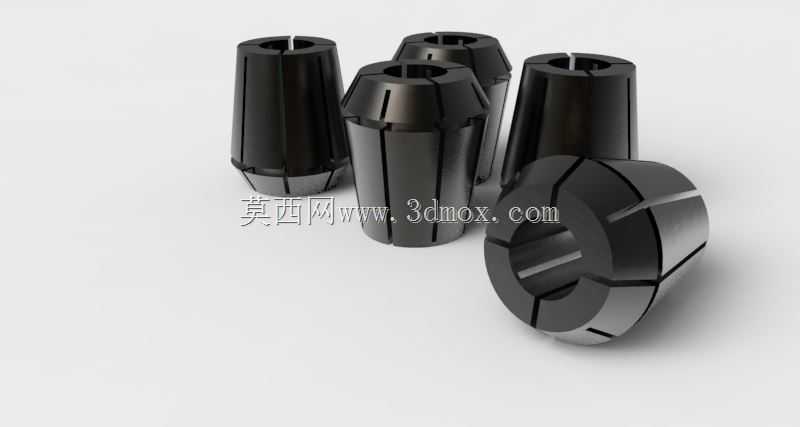

　　弹性筒夹类夹头是金属切削、精密装配与小型工件夹持工位里最常见的受力元件，这套三维结构完整还原了锥面锁紧、开槽收缩、轴向限位三个核心动作的几何关系，没有做多余的装饰性特征，每一处曲面和切槽都对应实际装夹时的力学传递路径。从现场使用逻辑来看，这类夹头通常装入配套的锁紧螺母与主轴锥孔内部，外锥面与螺母或者主轴内锥形成贴合副，当轴向锁紧力施加在夹头端面台阶上时，锥面的楔块效应会把轴向推力转化为径向抱紧力，沿圆周均匀分布的多条轴向开槽允许筒夹本体产生可控的弹性变形，让内孔同步收缩，包裹住刀具柄部或者圆柱工件外圆，既可以夹持铣刀、钻头、丝锥这类旋转切削刀具，也能在小型检具、自动上下料工位里夹持轴类零件、细杆工件，在雕刻机、走心机、钻攻中心、台式铣床甚至部分手动工装里都有大量应用。

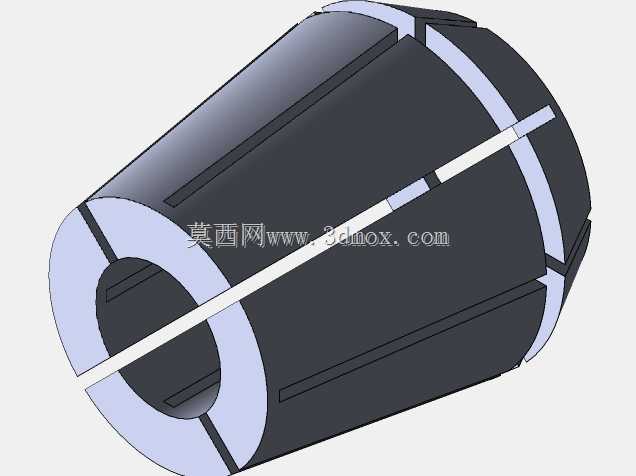

　　建模过程中首先要把控的是外锥面的锥度取值，常规弹性筒夹的外锥多采用小角度锥面，角度过小会出现锁紧后自锁无法松开的问题，角度过大则会损失径向增力比，抱紧刚度不足，加工时容易出现刀具打滑、振刀。这套结构的锥段过渡位置做了清晰的台阶分界，大端的法兰台阶用于承接螺母的轴向压紧面，小端的圆柱段在收缩时可以在锥孔内部有微量轴向窜动空间，避免刚性顶死导致夹头碎裂。圆周方向的开槽并非通长直切，而是采用交错开槽的布局：一部分槽从大端面向小端方向延伸，另一部分槽从小端面向大端方向延伸，槽的末端预留了未切开的实体连接段，这种设计既保证了筒夹各瓣可以均匀向内收拢，又让整个零件保持为一个整体，不会在反复松紧过程中散瓣，同时开槽末端的应力集中位置可以通过槽端小圆角缓解，频繁弹性形变下不容易从槽根处萌生疲劳裂纹。

　　内孔工作面是夹持精度的核心，建模时内孔与被夹持柄部采用基准配合，圆柱度要求远高于普通结构件，表面不能有凸起、刀痕或者错位，实际生产中内孔会经过研磨处理，保证和刀具柄部的接触面积占比达到八成以上，抱紧后摩擦力均匀分布，夹持跳动可以控制在很小的范围内。夹头的上端开槽开口位置做了微小的倒角，一方面是刀具插入时起到导向作用，避免锋利刃口刮伤夹头内孔，另一方面在收缩过程中开口边缘不会因为应力集中出现崩口。外圆的锥面和上端法兰端面的垂直度、内孔和外锥的同轴度是整套零件的关键形位公差，只有两者同轴，锁紧后夹持中心才能和主轴回转中心重合，加工出来的孔位、型腔才不会出现偏摆，刀具的径向跳动量直接决定了精加工表面质量和刀具使用寿命。

　　从安装边界来看，这类夹头的整体外形为上宽下窄的锥台结构，最大外径位于上端法兰处，装入螺母后法兰被螺母内部的台阶限位，轴向总长度要和配套螺母、主轴锥孔的深度匹配：夹头装入后锥面不能完全顶死在锥孔底部，要预留出锁紧行程，当螺母旋转推进时，夹头可以沿轴向移动一小段距离，带动锥面贴合进而驱动内孔收缩；如果轴向尺寸过长，锁紧行程被提前消耗，螺母还没拧紧夹头就已经顶死，无法提供足够抱紧力；如果轴向尺寸过短，螺母走到行程终点时锥面还未完全贴合，夹持力不足，高速旋转时刀具容易被切削力拉出。开槽的宽度也经过合理设定，自由状态下槽缝留有微小间隙，当夹头收缩到标称夹持直径时，槽缝不会完全闭合，保留一定的变形余量，既可以夹持标称尺寸的柄部，也能适应柄部直径在小范围内的公差波动，若槽缝在夹紧前就已经闭合，继续施加锁紧力也无法再让内孔缩小，还会导致锥面和螺纹承受额外的过载。

　　结构的材质逻辑在三维造型里也可以通过特征体现，整体为一体式合金结构，没有拼接、焊接部件，依靠自身金属弹性实现反复开合，正常使用中松开螺母后，各瓣会在自身弹力作用下回弹张开，内孔恢复到自由尺寸，刀具可以顺利拔出或者更换。不同的开槽数量对应不同的夹持刚性需求，槽数越多，收缩时各瓣的变形越均匀，内孔对工件的包裹贴合度越好，但单瓣的刚性会相应降低；槽数偏少则单瓣刚性更强，但收缩时内孔容易变成多边形，和圆柱柄部的接触面积下降。这套造型里的槽位沿圆周均匀分布，对称度完全一致，锁紧后每一个瓣片的变形量相同，不会出现某一侧抱紧力过大、另一侧存在间隙的偏载问题。在做装配校核时，还要同步验证夹头和锁紧螺母的配合间隙，螺母旋转过程中夹头的法兰可以在螺母内部小幅浮动，自动对齐主轴锥孔，补偿少量的安装同轴误差，这也是弹性筒夹相比刚性刀套最突出的实用特性，既保证了夹持精度，又降低了装配对位的难度，适合车间频繁换刀的加工场景。
