带操作杆的法兰式腔体泵体结构

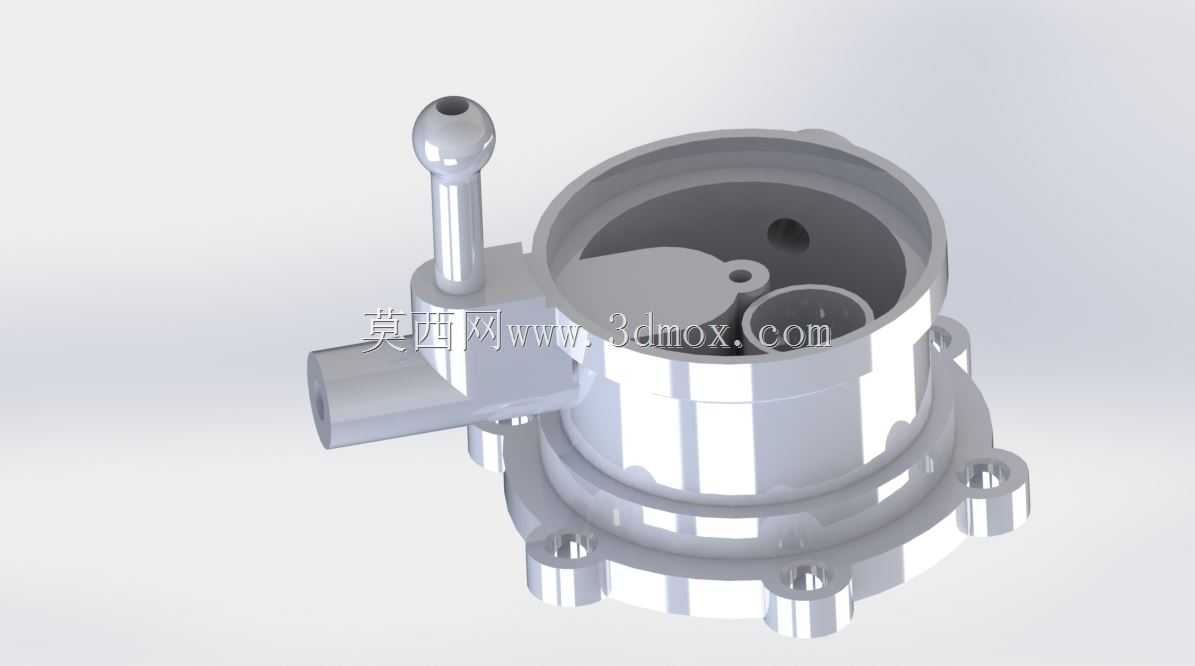

　　在小型流体输送与手动调压类终端设备的结构开发中，这类带立式操作杆的法兰安装腔体件，是把介质容置、通路对接、手动操控、整机固定四个核心需求整合在同一基体上的典型壳体方案，常见于小型手动抽吸装置、便携调压回路、实验台流体接驳单元以及小型通讯配套设备的流体控制工位。拿到这类结构做三维建模时，首先要理清各接口的空间避让关系：底部的环形法兰盘沿圆周均匀分布多个沉头安装孔，孔位的中心圆直径直接决定了整机在安装面板上的打孔边界，法兰下端面作为整机的装配基准面，需要保证和腔体主轴线的垂直度，避免安装后操作杆出现偏斜、内部密封件受压不均的问题。腔体主体采用上端开口的圆筒形容腔结构，开口边缘做加厚翻边处理，既可以提升筒壁的抗形变能力，

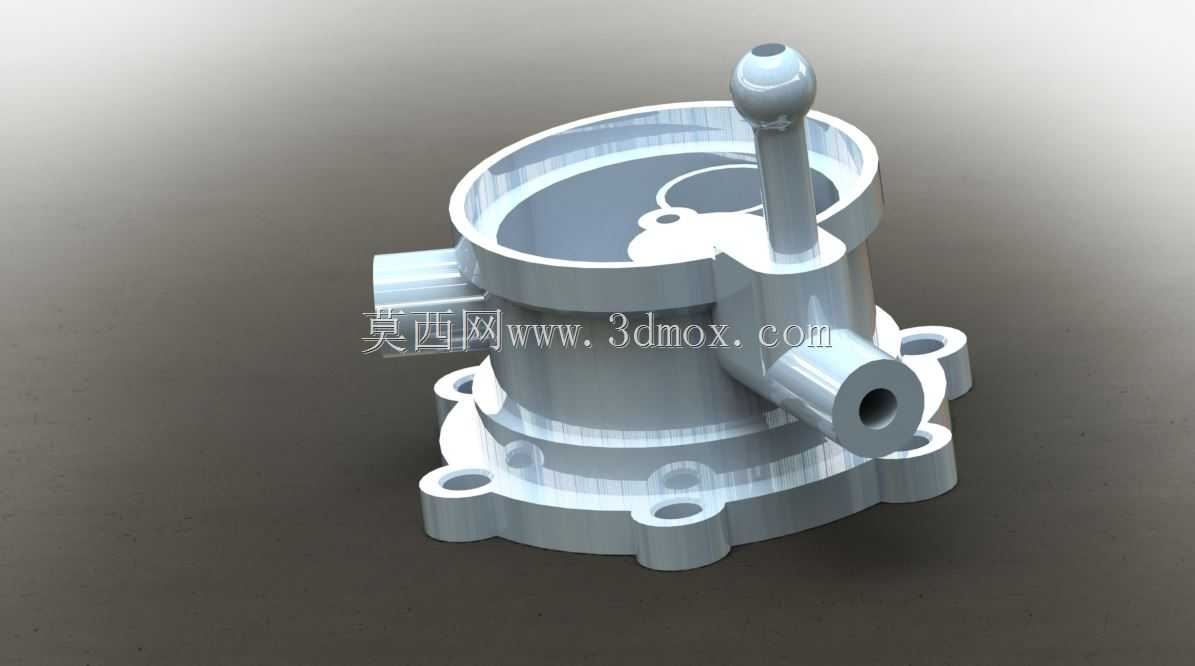

　　也为上端端盖的压装或者密封垫圈的贴合提供足够的接触宽度，筒壁厚度在建模时要兼顾侧壁侧向接口的开孔补强——侧向伸出的两个管状接口，一个作为介质输入通路、一个作为介质输出通路，接口内孔的通径和腔体内部流道直接贯通，接口端部的外圆预留了管路套接或者接头拧装的配合段，其中一个接口端面加工出同轴内孔，可直接对接快插接头或者硬管管路。从腔体侧壁向上延伸出的立式支座，顶部集成球头操作杆，球头的球面轮廓按照手动扳动的操作行程做限位设计，操作杆的摆动轴线和腔体内部的阀芯安装位同轴对应，扳动杆体时即可带动腔体内的启闭件完成通路切换或者流量调节，支座和筒壁的衔接位置做了大圆角过渡，避免手动施力时在根部产生应力集中，长期反复操作也不会出现支座断裂的问题。

　　建模过程中需要优先管控几处关键配合尺寸：底部法兰各安装孔的位置度要控制在合理公差范围内，保证现场安装时螺栓可以顺利穿入；侧向两个管路接口的轴线高度差、和腔体主轴线的平行度或者夹角角度，要和外接管路的排布走向匹配，避免装配时出现管路别劲；球头操作杆的摆动包络空间要提前在整机布局中预留出来，操作杆全程摆动的范围内不能和周边的管线、机架结构发生干涉；腔体上端开口的止口尺寸要和配套端盖的配合公差对应，密封面的平面度需要在结构设计时就提出工艺要求，防止承压后出现介质渗漏。这类一体式腔体结构相比分体拼接的壳体，减少了额外的密封结合面，降低了泄漏风险，同时所有功能接口都集成在同一基体上，整机装配时只需要完成底部法兰固定、侧向管路对接、

　　上端端盖压装三个步骤，装配工序更简洁，也方便后期维护时整体拆卸检修。在做结构校核时，还要注意腔体侧壁在开孔位置的壁厚补强，侧向接口和筒壁相交的相贯线区域做局部加厚，避免承压工况下出现局部应力超限，法兰盘和筒体衔接的转角位置同样设置过渡圆角，分散安装锁紧时的压应力，让整个壳体在手动操作、管路带压、整机固定的复合受力场景下都能保持结构稳定。
