便携挂扣式蓝色运动饮水瓶结构

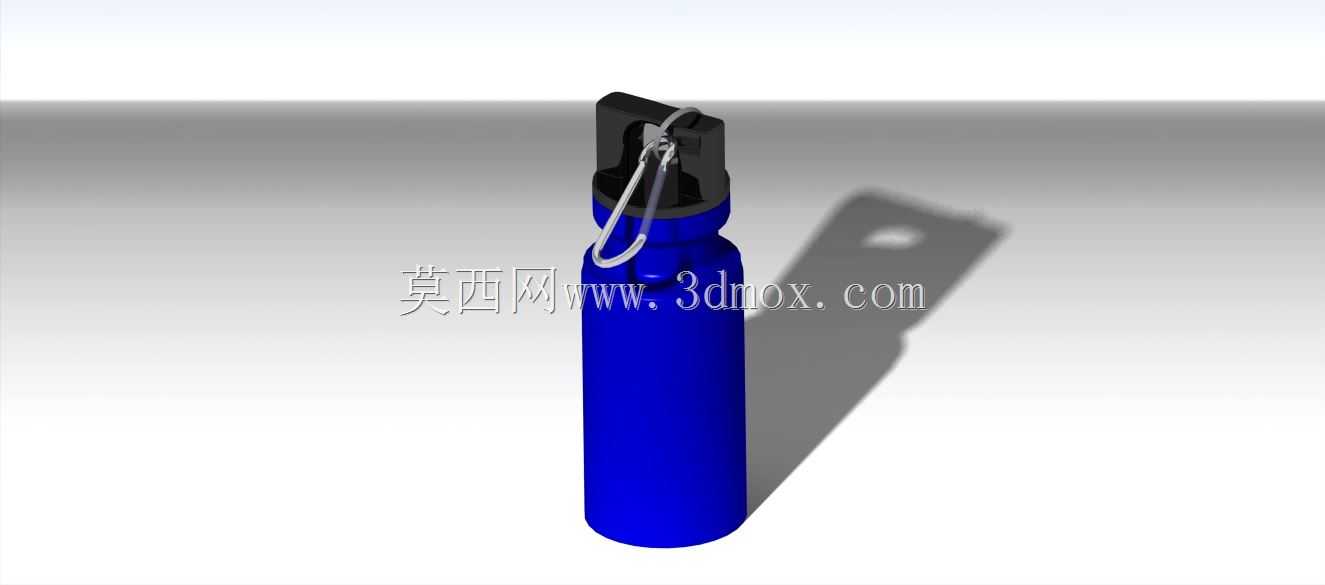

　　该结构围绕户外、车间巡检、通勤和运动场景中的随身饮水需求展开，主体为细长圆柱瓶身，顶部集成翻盖式瓶口与金属挂扣，能够在不额外增加收纳包体积的情况下，将容器挂接在背包织带、工具腰带或设备挂点上。瓶体采用较直的侧壁形态，便于手持握持，也适合在标准杯架、工装侧袋和骑行支架中放置；底部做圆弧过渡，减少直立放置时的应力集中，同时避免尖锐底边在跌落过程中产生局部开裂。瓶盖部分是该模型的结构重点，黑色上盖与蓝色瓶肩形成明显分件，内部需要预留密封面、螺纹连接区和铰链运动空间。翻盖机构通过侧向支撑耳片与瓶盖本体连接，挂扣从盖体上方穿过，形成可转动的悬挂路径。金属扣环采用细长弯曲线型，端部靠近盖体处留有装配间隙，既能绕连接点小幅摆动，

　　又不会在晃动时与瓶肩发生干涉。实际设计时，挂扣承载方向主要沿瓶体轴向，使用者提起瓶子时载荷通过扣环传递到瓶盖两侧支撑结构，因此盖体顶部需要保持足够壁厚，支撑耳片与扣环接触位置应考虑圆角和耐磨处理。瓶口区域兼顾饮用与密封两类功能，瓶盖闭合后依靠内部密封圈或贴合锥面阻止液体渗漏；打开时翻盖绕铰链翻转，使用者无需完全取下瓶盖，可降低小零件丢失概率。对于运动环境而言，这种结构比旋开式独立瓶盖更适合单手操作，尤其在戴手套、手部潮湿或短暂停留的工况下，开启和闭合动作更直接。瓶身外形虽然简洁，但建模时需要处理多处连续曲面。圆柱主体与瓶肩之间采用平滑缩径过渡，肩部不能出现突变折角，否则吹塑或注塑成型时会产生材料分布不均；瓶底圆角半径需要兼顾容量、

　　站立稳定性和脱模方向。若用于金属材质，侧壁可采用等厚拉伸后再加底部圆角；若用于塑料材质，则应根据成型工艺调整拔模斜度，并在瓶口螺纹区增加局部壁厚。安装边界方面，该产品不依赖固定设备安装，但其外部尺寸需要适配常见携带空间。细长瓶身直径控制在常规杯架范围内，挂扣展开后会在瓶盖侧上方形成额外轮廓，布置背包挂点时应确认扣环与拉链、织带扣之间留有摆动余量。瓶体直立放置时，底面接触面积由底部圆角和端面决定，不宜将底径收得过小，以免在倾斜台面或振动环境中翻倒。挂扣闭合状态下，最高点略高于瓶盖，装箱或插入密集工具袋时要把这部分高度计入外包络。从功能细节看，蓝色瓶身负责储水和承载，黑色瓶盖负责启闭、密封和悬挂，金属扣环负责快速挂接。

　　三个部分的材质差异在三维结构中通过颜色和装配关系表达清楚：瓶身表面连续光滑，瓶盖增加块状轮廓以容纳铰链和密封结构，扣环则以细长金属件形式贯穿盖体上方。翻盖与盖体之间的限位关系也需要明确，闭合时不能压到瓶口密封面以外的区域，打开后翻盖不应反向撞击瓶身或扣环。在维修和替换角度，瓶盖组件可作为独立模块与瓶身分离，瓶口螺纹或卡扣磨损后只需更换盖体；扣环若采用标准弹簧扣或钢丝弯件，也可按通用挂件尺寸选配。结构建模过程中应重点检查铰链转动角度、扣环通过孔、瓶盖锁紧位置以及瓶肩曲面连续性。对于需要进行强度校核的场景，可在挂扣提起、瓶身侧向跌落和瓶盖拧紧三种工况下观察应力分布，尤其关注盖体耳片、瓶口根部和瓶底圆角。整体结构没有复杂传动机构，但对密封可靠性、携带便利性和外形包络控制要求较高，适合作为便携日用品、户外附件或个人装备结构设计参考。
