驻留滑块曲柄联动机构结构设计

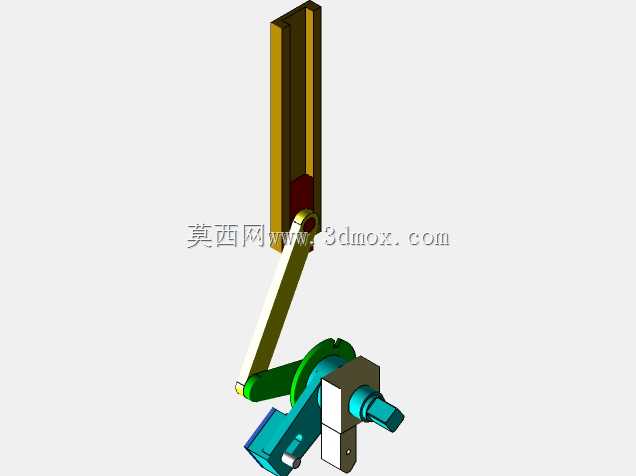

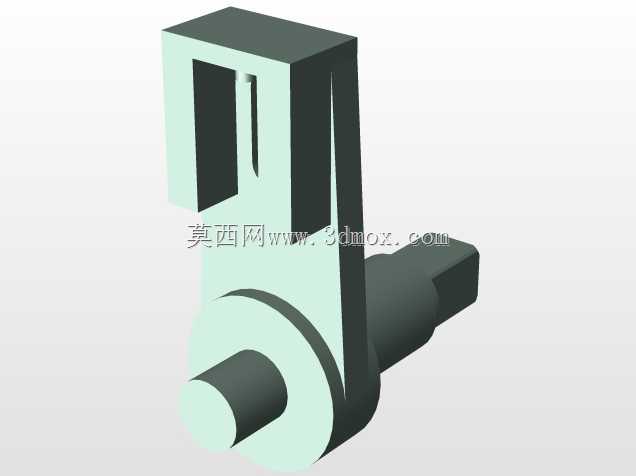

　　这套驻留滑块机构的设计，核心是解决常规曲柄滑块机构无法实现末端滑块驻留停顿的传动痛点，在自动化送料、间歇进给、工位转序这类需要执行端在行程端点保持短暂静止的工况里，这类结构的应用十分普遍。不同于普通对心或者偏置曲柄滑块全程连续运动的特性，这套结构通过多段连杆的铰接配合，让竖直布置的长导槽滑块在上升到行程顶端时，能保持设定时长的静止状态，给配套的执行工序留出足够的作业窗口，比如冲压工序里的物料保压、装配工序里的零件对位、检测工序里的传感器信号采集，都能依靠这个驻留特性省掉额外的锁紧或者定位机构，简化整套设备的传动链设计。从结构布局来看，整套机构的动力输入来自下方的偏心曲柄轴，曲柄与绿色的转盘构件做刚性连接，

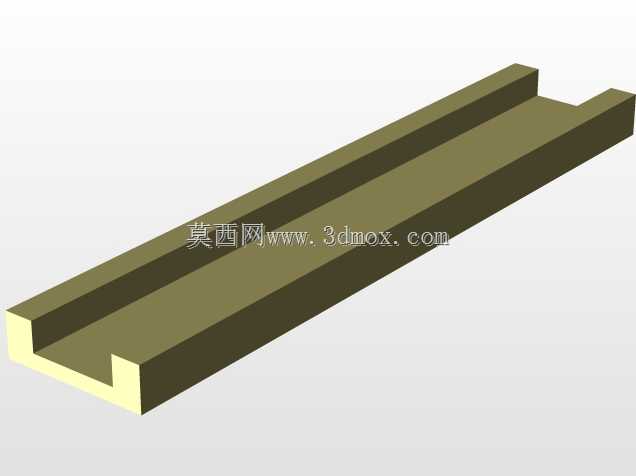

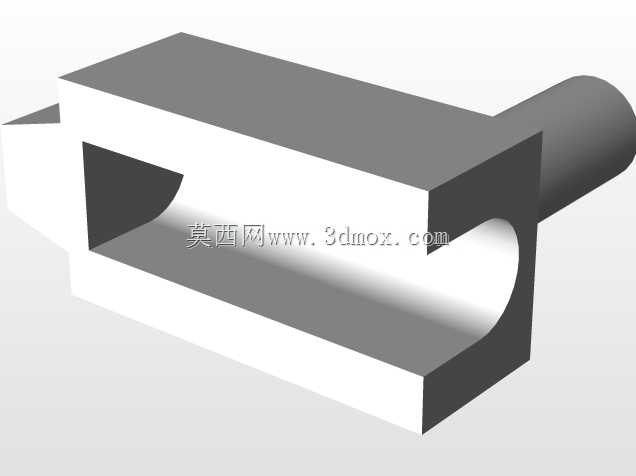

　　转盘边缘铰接的斜向连杆向上延伸，与竖直导槽内的滑块体形成铰接副，导槽本身采用双侧平行限位的结构，约束滑块仅能沿竖直方向做直线运动，避免横向窜动影响运动精度。设计过程中，首先要明确的是驻留时长对应的曲柄转角范围，这个参数直接决定了连杆的长度配比、铰接点的偏心距，以及导槽的有效行程长度——如果驻留角度设置过大，会导致连杆传动的压力角超过许用值，让机构运转出现卡滞，甚至在高速工况下产生明显的振动和冲击；如果驻留角度过小，又无法满足末端工序的作业时间要求，因此建模阶段需要先通过运动仿真反复调整各铰接点的位置，绘制滑块的位移-角度曲线，确认驻留段的位移波动控制在0.1mm以内，才能确定最终的杆件尺寸。安装边界方面，

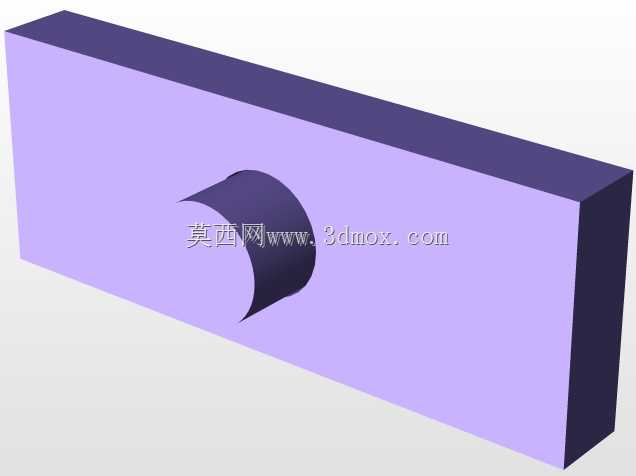

　　整套机构的底部安装面设置在曲柄轴的轴承座位置，轴承座采用方形定位法兰结构，四个安装孔的中心距按照通用安装基准设计，能直接适配常见的设备安装面板，不需要额外做转接板；竖直导槽的背部设置了两条平行的安装凸台，凸台上预留了等间距的安装螺孔，可根据设备的实际安装空间调整导槽的固定高度，适配不同行程需求的安装场景。导槽内部的滑块与槽壁的配合间隙设计为H7/g6的间隙配合，既保证滑动过程顺畅无卡滞，又能控制横向的配合间隙，避免滑块运动过程中出现偏摆，影响末端执行件的定位精度。曲柄轴的输入端设计为标准的轴伸结构，带键槽的轴端可直接连联轴器、同步轮或者齿轮，适配电机、减速机等不同的动力源，不需要额外做轴的改造。在实际应用场景里，

　　这类驻留滑块机构常被用在小型自动化设备的垂直进给单元上，比如小型电子零件的插装设备，滑块上升到顶端驻留时，插装头完成零件的压装动作，随后滑块下行完成退料，整套动作不需要额外的凸轮或者分度机构来实现间歇停顿，整体结构紧凑，加工和装配的难度远低于凸轮类间歇机构，后期维护也只需要定期给铰接点和导槽加注润滑脂即可，不需要复杂的间隙调整。设计时还要考虑运动过程中的动平衡问题，因为曲柄做连续回转运动，转盘位置需要根据曲柄的偏心质量做对应的去重设计，避免高速运转时产生过大的离心力，导致整套机构出现振动，影响设备的整体运行稳定性。连杆两端的铰接副都采用了小尺寸的销轴配合铜套的结构，铜套自带储油槽，能储存少量润滑脂，延长铰接点的维护周期，相比轴承结构，这种铜套铰接的结构体积更小，能在有限的安装空间里布置下所有的传动构件，让整套机构的整体轮廓尺寸控制在很小的范围内，适合安装在空间紧凑的小型设备内部。另外，导槽的上下两端都设计了硬限位结构，当机构出现调试误操作或者传动失效时，硬限位能阻挡滑块脱出导槽，避免机构损坏或者出现安全隐患，硬限位的位置可以根据实际需要的行程做小幅调整，通过增减限位垫片的厚度就能微调滑块的极限行程，适配不同的作业高度需求。
