SolidWorks入门练习用连杆类机械零件建模实例

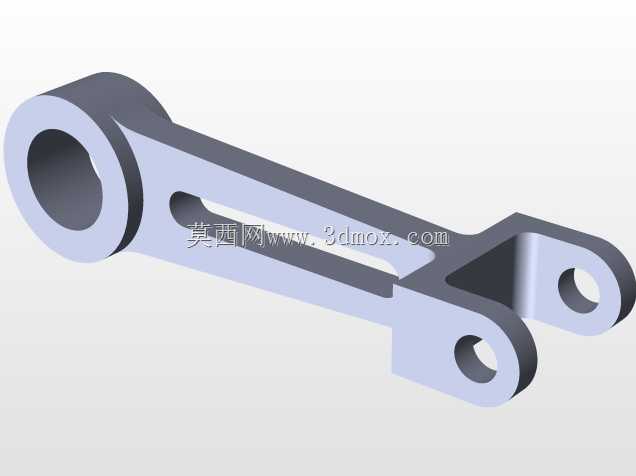

　　本次建模的连杆类传动构件，是往复式动力传递场景中极为常见的基础零件，广泛应用在内燃机动力输出端、小型冲压设备曲柄滑块机构、农用机械往复动作单元、轻工机械直线-回转运动转换模块中，承担着将活塞的直线往复推力转化为曲轴回转扭矩，或是将曲轴的回转运动转化为执行端直线往复动作的核心连接作用，是动力传递路径上受力条件复杂、可靠性要求极高的关键连接件。

　　从实际工况受力角度出发，这类连杆在工作过程中需要同时承受交变的拉压载荷、启动与急停阶段的瞬时冲击载荷，以及高速往复运动下产生的惯性力，因此在建模阶段就需要充分考虑结构的强度冗余与应力分布合理性。设计过程中首先确定两端的连接边界：一端为整圆环形的孔位结构，用于与曲轴的曲柄销配合，孔的内径尺寸需要匹配对应规格的轴径，同时预留轴瓦或衬套的安装空间，孔的端面需要设计足够的承压宽度，避免配合面比压过大造成过早磨损；另一端为叉形开口带孔结构，用于与活塞销或者滑块端的连接销配合，开口的槽宽需要匹配对应连接件的厚度，两侧耳片的厚度需要保证在侧向受力时不会出现变形，销孔的同轴度公差在建模时需要通过基准对齐来保证，避免实际装配后出现卡滞、偏磨的问题。

　　杆身部分的设计采用了变截面的过渡结构，从两端的连接位置向杆身中部平滑过渡，在保证整体抗弯、抗扭刚度的前提下尽可能去除非受力区域的材料，降低零件整体质量，减少高速往复运动时产生的惯性载荷，杆身与两端连接环的过渡位置全部采用大圆角过渡，避免直角结构造成的应力集中，从根源上降低交变载荷下疲劳裂纹产生的概率。零件上的减重槽设计并非随意开设，槽的走向沿着杆身的主受力方向布置，槽的边缘同样做圆角处理，不会因为开槽破坏整体的力流传递路径。

　　在实际装配场景中，这类连杆的安装边界需要严格匹配相邻部件的运动空间：大端孔的中心与小端孔的中心距是核心尺寸参数，直接决定了曲柄滑块机构的行程长度，建模时需要严格保证两孔中心距的尺寸精度，同时需要校核连杆在整个运动周期内的摆动角度，确认杆身不会与曲轴箱壁、活塞裙部或者周边的其他固定部件发生运动干涉。两端孔的轴向定位尺寸需要与曲轴曲柄的开档宽度、活塞销座的间距匹配，保证连杆装配后不会出现轴向窜动。

　　从建模练习的角度来看，这类零件非常适合三维建模初学者掌握基础的建模逻辑：首先通过草图绘制两端孔的中心定位线，确定核心的中心距尺寸，再分别绘制两端环形结构的截面轮廓，通过拉伸命令生成两端的基础实体，之后绘制杆身的过渡截面，利用放样或者凸台拉伸结合导角的方式完成杆身与两端结构的平滑连接，再通过切除命令完成减重槽、开口槽的结构制作，最后对所有锐边进行倒圆角处理，还原真实零件的工艺结构。整个建模过程可以帮助初学者练习草图约束、基准定位、特征组合、圆角过渡等基础操作，理解机械零件从功能需求到结构落地的设计逻辑，避免建模过程中出现与实际工艺、实际装配脱节的不合理结构。

　　在实际生产场景中，这类连杆根据应用场景的不同会采用不同的加工工艺，小功率低速场景下可以采用锻造毛坯经机加工成型，高速大功率场景下则会采用模锻或者粉末冶金工艺来保证材料内部的金相组织均匀性，提升零件的疲劳强度，建模时的结构设计也需要匹配对应的加工工艺，比如拔模斜度、加工余量的预留等，这些细节在入门练习阶段就需要建立对应的设计意识，不能只追求外观形似而忽略工程实际的落地要求。
