内燃机配气机构凸轮轴结构设计方案

　　凸轮轴作为内燃机配气系统的核心执行部件，其型线精度直接决定了发动机进排气门的开启时序、升程曲线与落座缓冲特性，是影响动力输出平顺性、燃油燃烧效率与整机NVH表现的关键结构件。在实际工程应用中，这类零件广泛搭载于小排量乘用车汽油机、通用小型柴油机、园林机械动力头以及摩托赛车高转发动机中，不同应用场景下的凸轮轴结构设计存在明显的参数差异：高转性能机型会优先采用窄基圆、高升程的凸轮型线，配合中空轻量化轴身降低往复惯量，适配每分钟万转以上的极限工作转速；而商用低扭机型则会加宽凸轮作用角，优化中低转速区间的气门叠开角度，提升低速扭矩输出的稳定性与燃油经济性。

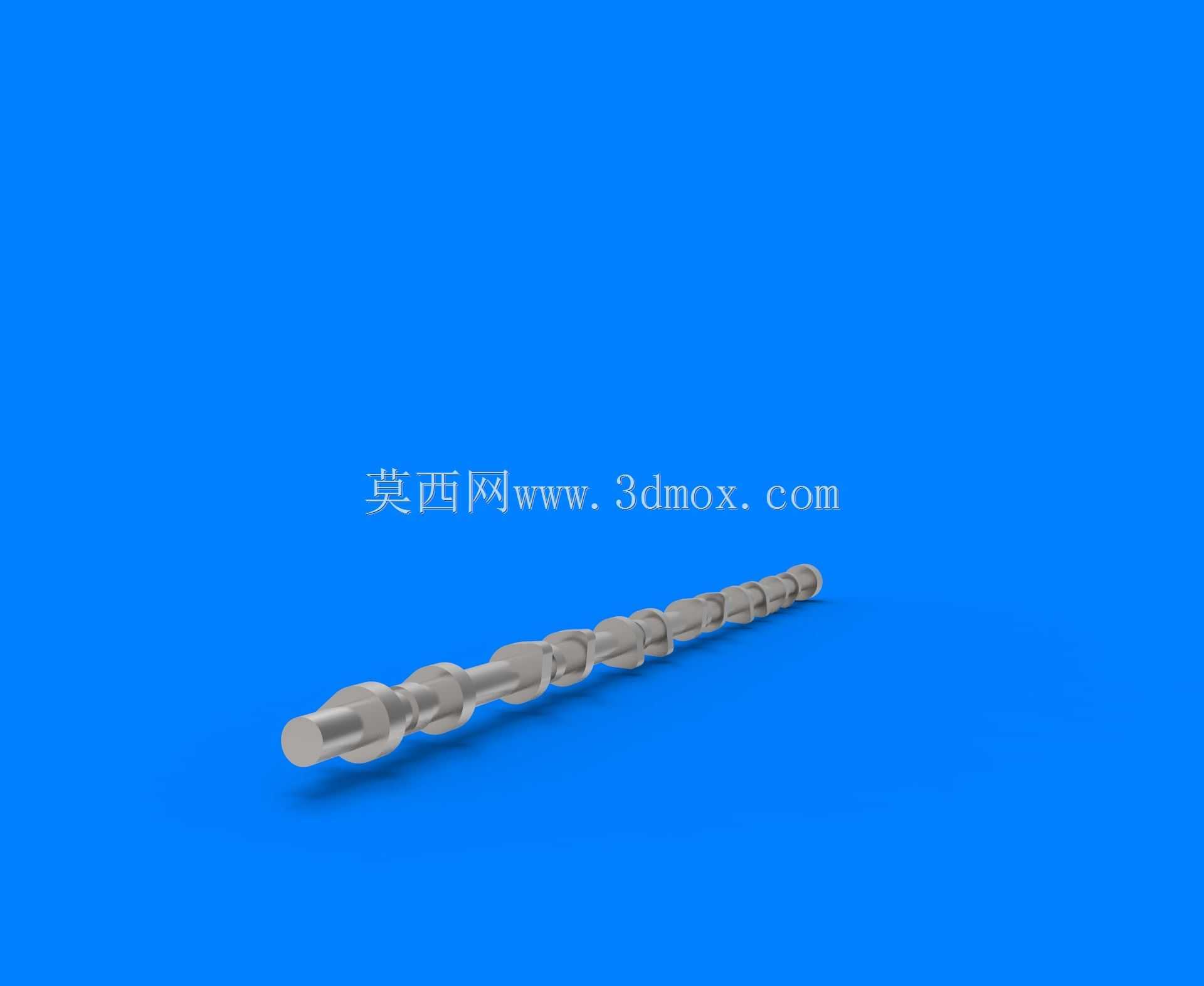

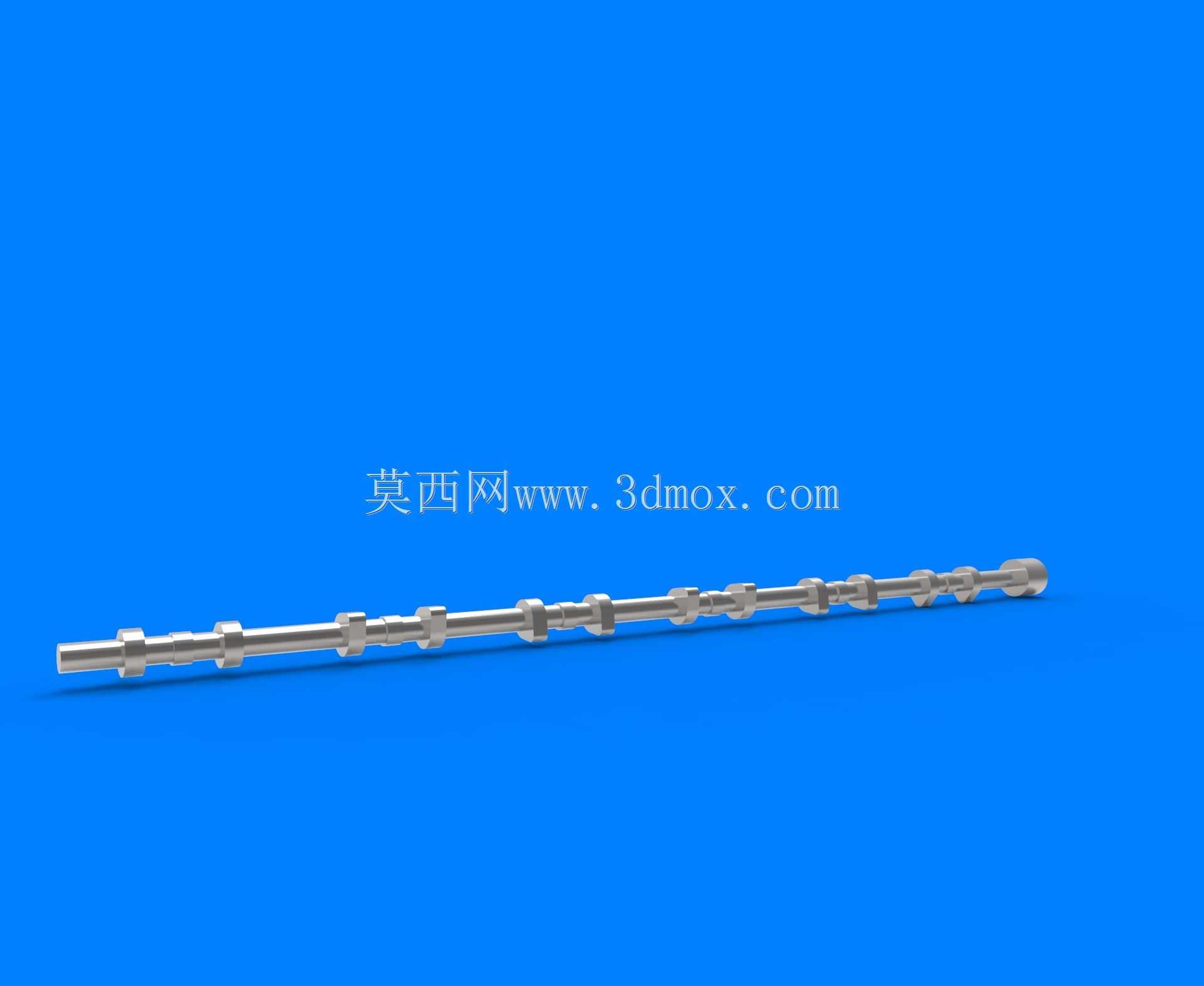

　　从结构设计逻辑来看，这款凸轮轴采用整体式锻造轴身结构，沿轴向依次布置多组进排气凸轮桃片、支撑轴颈与驱动端连接结构，各凸轮桃片的周向相位角严格匹配对应气缸的点火顺序与配气相位要求，相邻轴颈的同轴度公差控制在0.02mm以内，避免高速运转时出现轴系挠曲变形导致的气门开闭时序偏差。轴身表面预留的润滑油道孔与发动机缸盖的主油道连通，运转过程中压力机油可通过油道持续输送至各凸轮桃片表面与支撑轴颈位置，在摩擦副之间形成稳定的油膜承载层，降低凸轮与气门挺柱之间的接触磨损，延长部件的大修间隔周期。

　　在安装边界的尺寸匹配上，这款凸轮轴的支撑轴颈直径采用行业通用的阶梯式设计，从驱动端到尾端轴颈直径依次递减，方便装配时从缸盖凸轮轴室的一端顺利穿入，避免装配过程中轴颈刮伤缸盖轴承衬套表面。各凸轮桃片的基圆尺寸、升程高度与缓冲段高度经过反复迭代验证，既保证气门开启过程中有足够的流通截面满足进气充量需求，又能在气门落座前设置合理的缓冲段，降低气门落座冲击产生的异响与磨损。驱动端采用标准的键槽连接结构，可适配正时齿轮、正时链轮两种常见的正时驱动方式，安装时的轴向定位通过轴端的卡簧槽与止推片配合实现，轴向窜动量控制在0.1-0.2mm的合理区间内，既避免轴向窜动过大导致的配气相位偏差，也防止轴向间隙过小出现热膨胀卡滞故障。

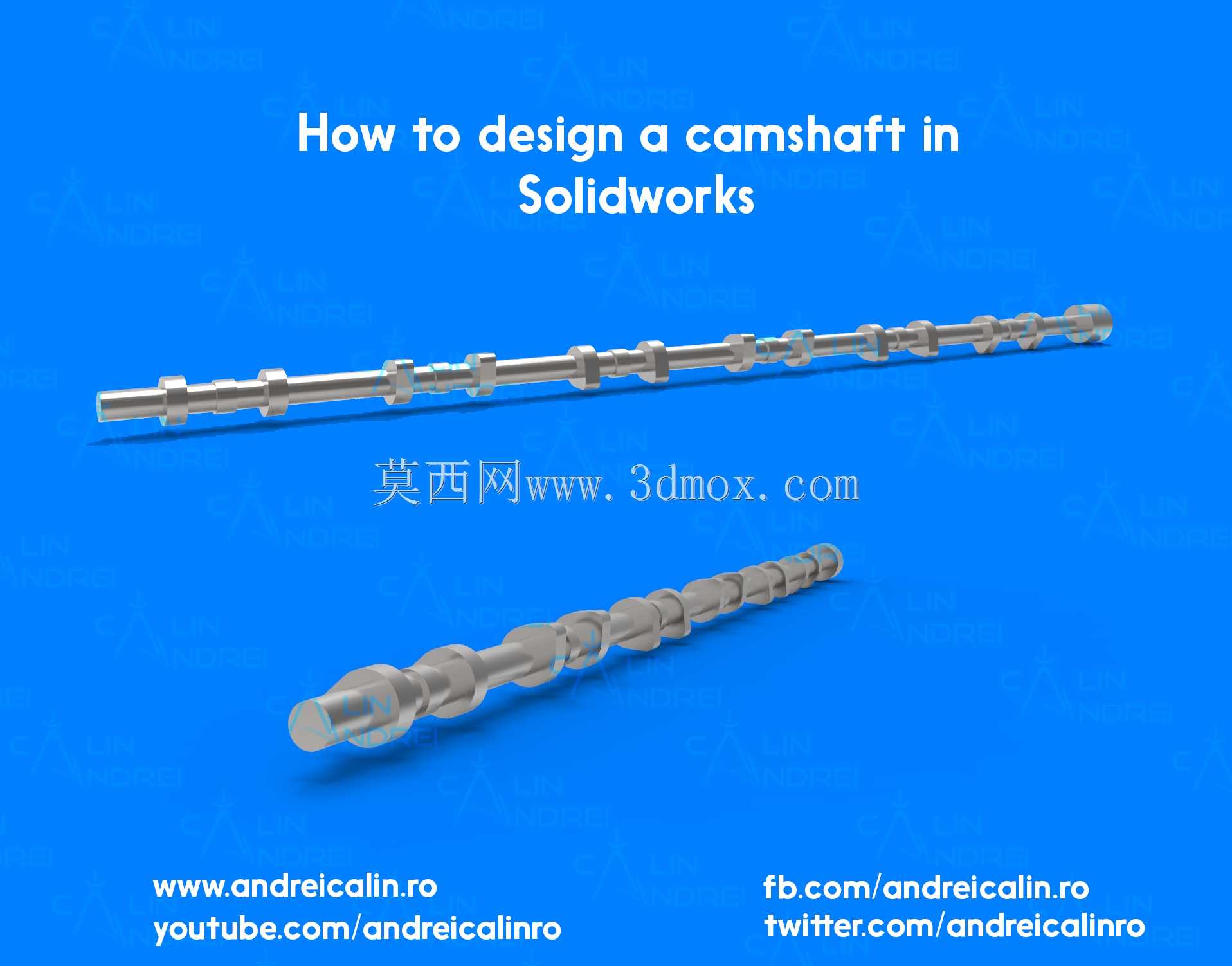

　　从实际建模过程的细节处理来看，凸轮型线的生成完全基于运动学计算得到的离散升程点，通过样条曲线拟合生成光滑的桃片轮廓，避免曲线出现局部拐点导致的从动件运动加速度突变，从设计源头降低配气机构出现飞脱、冲击的风险。轴身的过渡圆角全部采用光滑圆弧过渡，尤其是凸轮桃片与轴身的连接位置、轴颈与轴身的变径位置，圆角半径经过应力校核优化，可有效分散轴身运转过程中承受的交变弯曲应力与扭转应力，避免长期交变载荷作用下出现应力集中导致的轴身断裂故障。轴端的螺纹孔、定位销孔位置与正时标记严格对齐，装配时可通过缸盖上的正时标记快速确认配气相位，降低现场装配的对位难度，减少装配失误导致的气门撞活塞等严重故障。

　　在配套适配性上，这款凸轮轴的结构尺寸可直接适配多数顶置凸轮轴结构的小排量动力单元，桃片表面的硬度设计预留了后续淬火处理的工艺余量，建模时的尺寸公差标注完全匹配现有量产加工工艺的精度能力，无需额外开发特殊加工刀具即可完成量产加工，可直接用于现有发动机的配气机构性能升级改型，也可作为教学演示模型帮助初学者理解配气机构的运动逻辑与凸轮型线的设计原理。
