线性摩擦测试工装结构三维设计

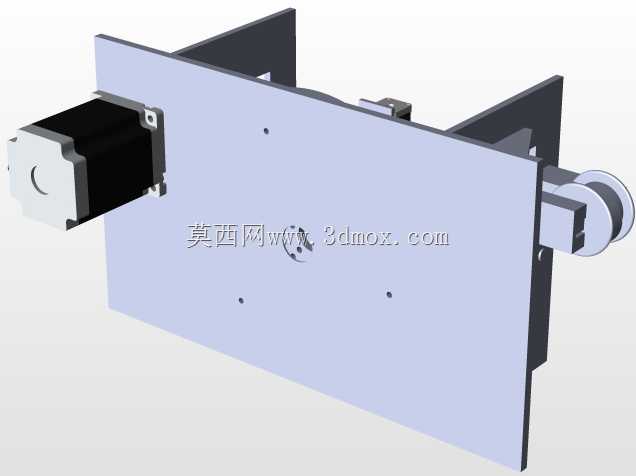

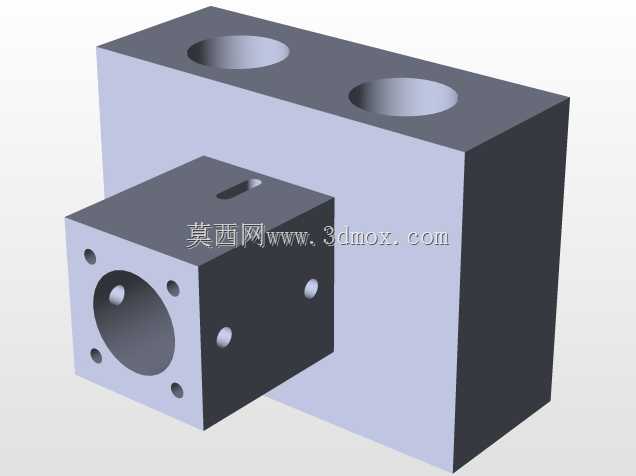

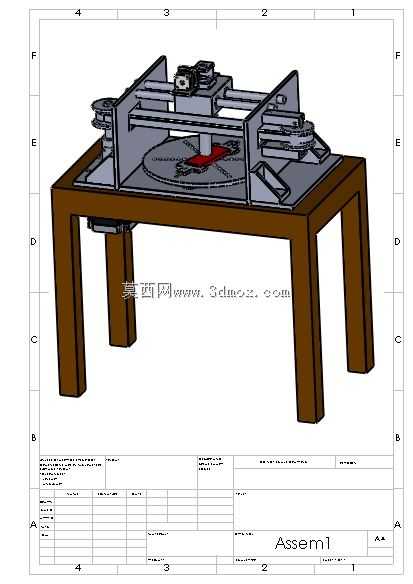

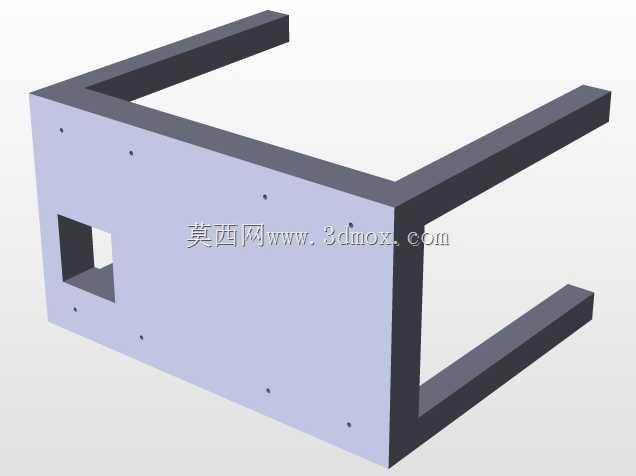

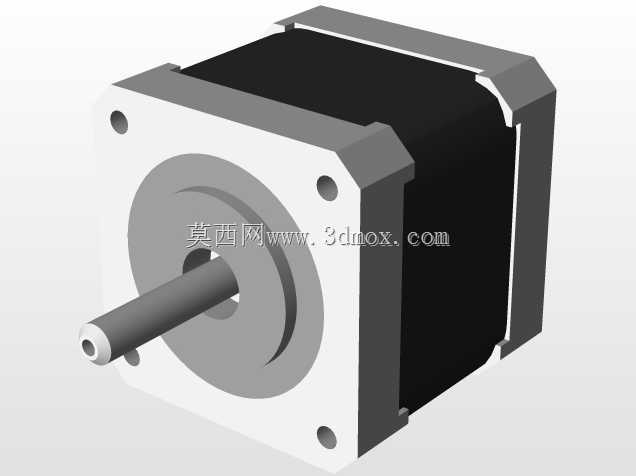

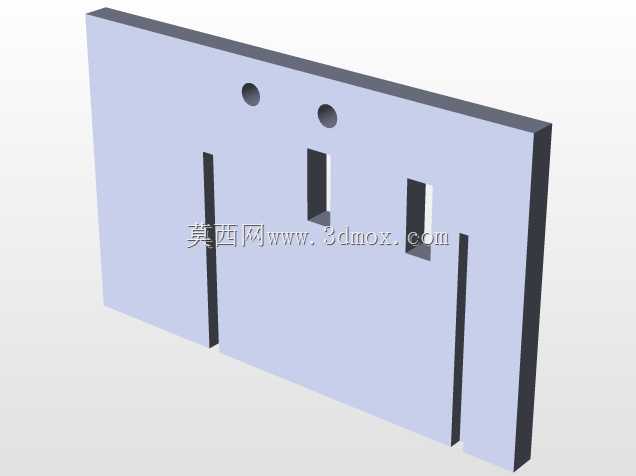

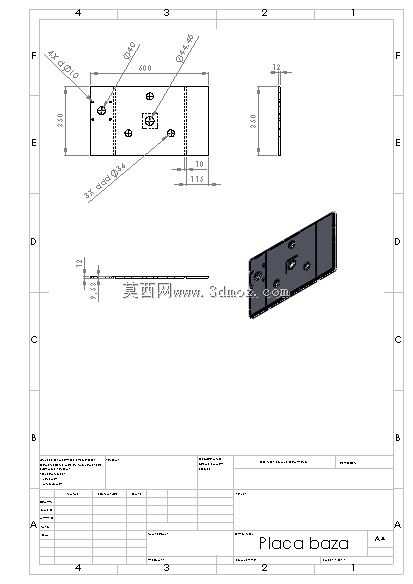

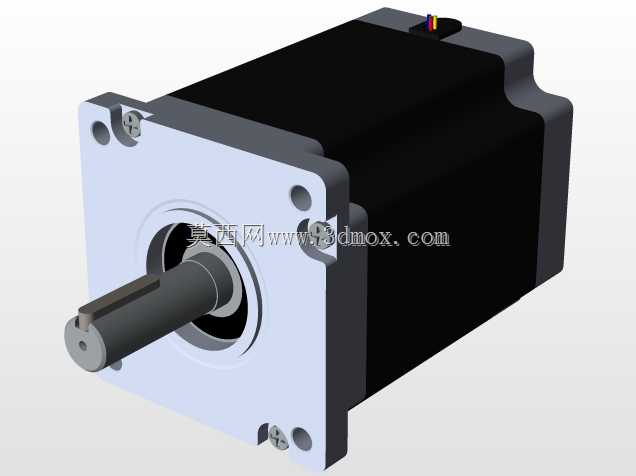

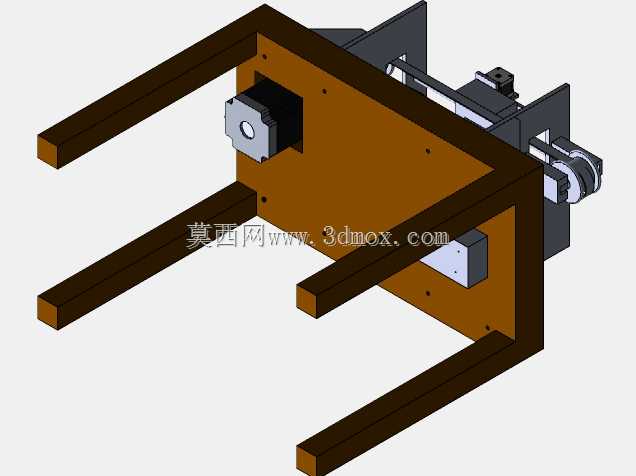

　　这套线性摩擦测试工装的结构设计，核心围绕材料表面摩擦磨损性能的实验室测试场景搭建，主要用于小尺寸试样的往复线性摩擦工况模拟，可覆盖金属涂层、复合材料、工程塑料等多种试样的摩擦系数测定、磨损量观测类试验需求，适配材料研发、表面处理工艺验证、耐磨件选型校验等多个工程环节的测试要求。从结构布局来看，整体采用框架式承载基体，棕色绝缘安装板作为核心承载面，通过四根对称分布的悬臂式支撑型材构成开放式安装空间，这种布局既预留了足够的试样装夹操作空间，也能避免试验过程中磨屑堆积在结构缝隙内，日常清理维护的操作空间充足。驱动端采用侧装式动力安装位，预留的方形安装座可适配不同规格的驱动组件，动力输出端直接连接摩擦副往复滑台，

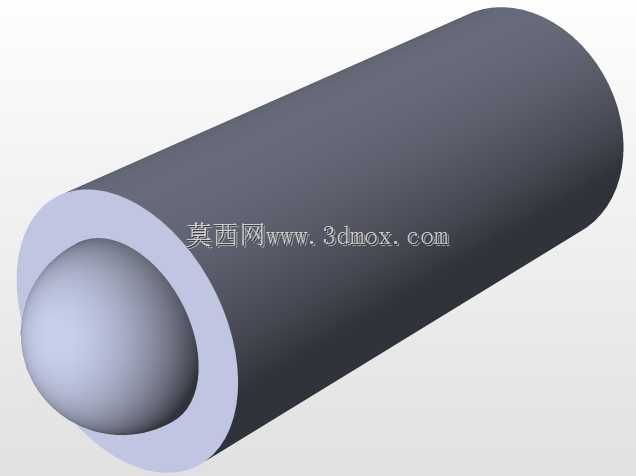

　　滑台通过双侧导向结构保证运动直线度，避免往复运动过程中出现偏载卡顿，保证摩擦接触压力的均匀性。对侧的加载端采用可调式压头结构，可通过调整压头伸出长度适配不同厚度的待测试样，压头与安装座之间预留了力传感器安装位，可实时采集摩擦过程中的正压力与摩擦力数据，为摩擦系数计算提供直接的数据支撑。设计过程中优先考虑了安装边界的适配性，整体框架的安装孔位采用标准化间距排布，可直接固定在通用试验台的T型槽上，不需要额外加工过渡转接板；悬臂支撑型材的截面尺寸经过刚度校核，在最大加载力工况下的形变量控制在0.02mm以内，不会因为结构形变影响摩擦接触状态的稳定性。滑台的运动行程预留了足够的冗余量，可根据测试需求调整往复行程范围，覆盖短行程高频摩擦、

　　长行程低速摩擦等多种试验工况。结构上所有运动副都预留了润滑与防尘结构的安装位，长时间运行时可加装防尘罩避免磨屑进入导向间隙，延长工装的维护周期。试样装夹位置采用快拆式压板结构，更换试样时不需要完全拆卸工装主体，仅需松开压板即可完成试样更换，大幅提升连续测试的操作效率。电气走线的走线槽沿支撑型材内侧布置，避免线缆在往复运动过程中出现剐蹭拉扯，所有电气接口都集中布置在框架侧端，外接数据采集设备与动力源时走线规整，不会干扰试验区域的操作。从实际使用的角度出发，这套结构的模块化程度较高，驱动模块、加载模块、试样装夹模块都可独立拆卸更换，针对不同的测试标准，仅需更换对应模块即可适配不同的测试要求，不需要重新制作整套工装，

　　有效降低了多场景测试的硬件投入成本。导向结构采用标准线性导轨选型，备件采购便捷，长期运行出现磨损后可快速更换，不需要对主体结构进行二次加工。框架的承载板采用绝缘材质，可适配需要电化学测试同步开展的摩擦腐蚀试验场景，拓展了工装的适用测试范围。
