定柱式旋臂起重设备结构设计方案

项目分类:起重机 发布时间:2022-05-13 ID:631868
  • 定柱式旋臂起重设备结构设计方案
  • 定柱式旋臂起重设备结构设计方案

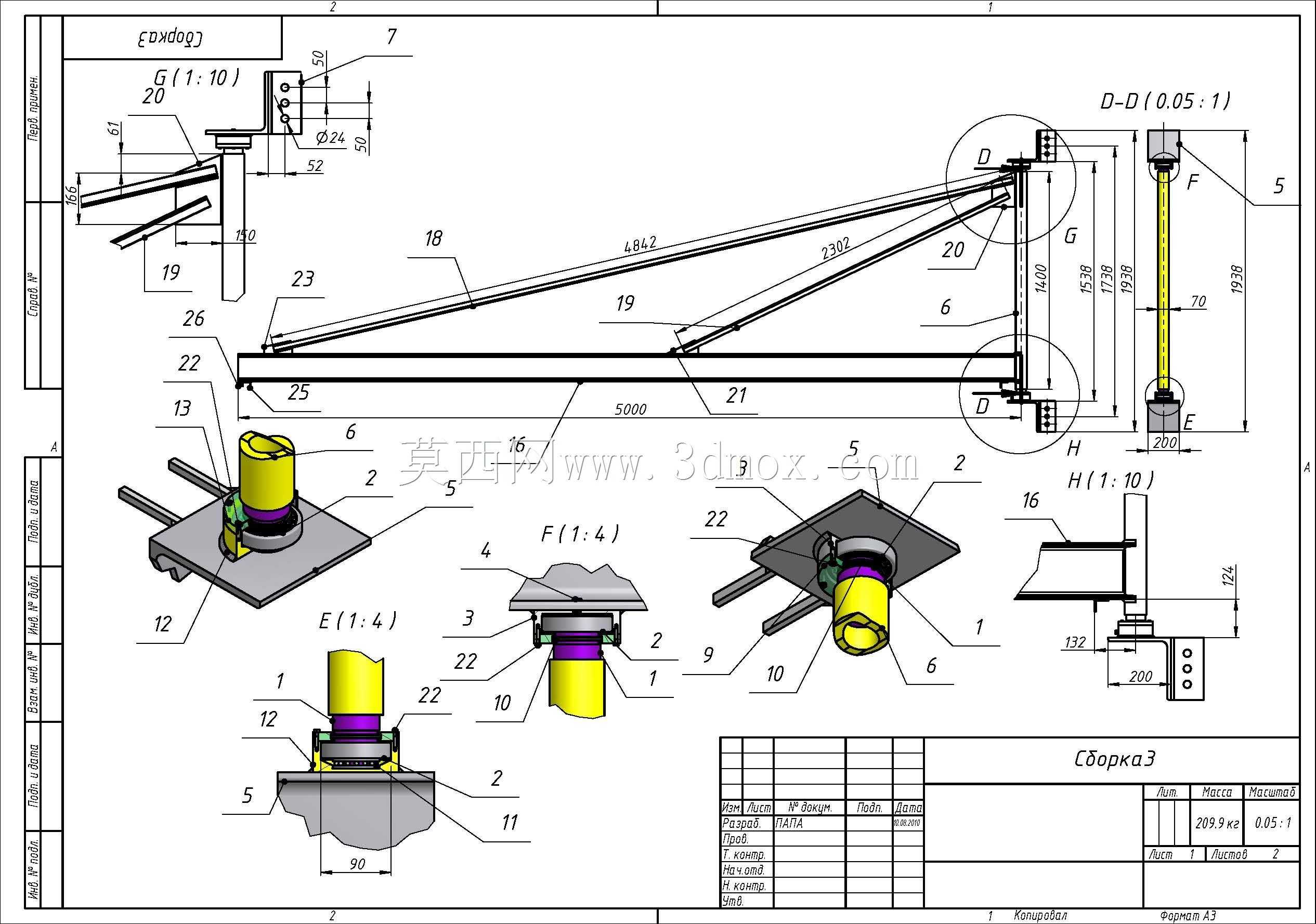

  这套定柱式旋臂起重结构,主要面向中小型机加工车间、装配工位、仓储分拣区的近距离物料吊运场景,适配1吨及以下额定载荷的频繁吊装作业需求,可独立完成工位范围内的工件转运、设备上下料、模具换装等操作,无需依托厂房主梁做额外承载,对老旧厂房、层高受限的生产场地适配性较强。从结构组成来看,整套设备分为底部固定立柱、回转支承机构、水平旋臂梁、变幅斜撑、电动葫芦行走轨道、端部止挡几个核心部分,底部立柱采用厚壁无缝钢管加工,下端通过地脚螺栓与混凝土基础刚性连接,基础预埋深度需结合现场额定载荷做抗倾覆验算,常规工况下单根立柱的基础混凝土标号不低于C30,预埋螺栓规格不小于M24,确保回转作业时的整体稳定性。回转支承部分采用单排四点接触球式回转支承,

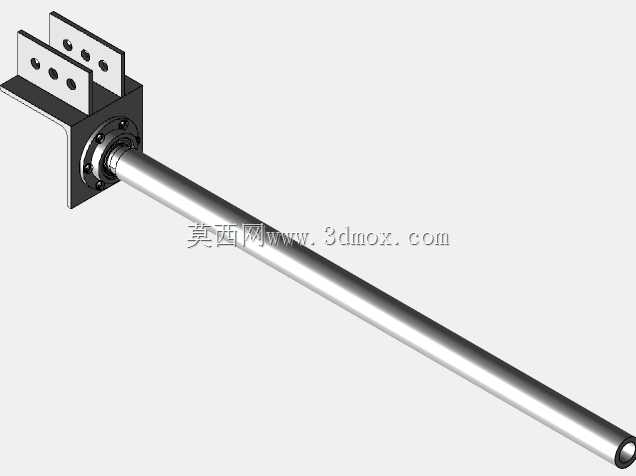

  上下分别与立柱顶端、旋臂梁根部法兰连接,支承外圈加工有齿圈,配套手动驱动的小齿轮组件实现360度全范围回转,作业时操作人员可通过牵引吊具轻松带动旋臂转动,转动阻尼可通过支承预紧螺栓调整,避免空载时臂架自行溜转。水平旋臂梁采用热轧工字钢加工,梁体上翼缘焊接连续的电动葫芦行走轨道,轨道两端设置橡胶缓冲止挡,限制电动葫芦的最大行走行程,避免葫芦脱轨;梁体上侧与斜撑杆铰接,斜撑采用圆管加工,两端通过铰接耳板分别连接臂架前端与立柱上部的回转法兰,形成稳定的三角受力结构,抵消臂架受载后的下挠变形,常规5米臂长工况下,额定载荷处的静挠度控制在臂长的1/750以内,满足起重设备的刚度要求。设计过程中,所有受力焊缝均采用全焊透角接接头,

  焊后做去应力处理,避免长期受载出现焊缝开裂;臂架上的所有铰接点均设置自润滑轴承,减少日常维护频次,销轴采用40Cr调质处理,表面做镀锌防锈处理,适应车间多粉尘、少量切削液飞溅的作业环境。安装边界方面,整套设备的安装需预留臂长+0.5米的回转半径空间,作业范围内无固定管线、设备干涉,立柱安装面的水平度误差控制在1mm/1000mm以内,避免回转时出现卡滞;电动葫芦配套的供电线缆采用滑触线沿臂架内侧布置,线缆外侧设置防护拖链,避免回转过程中线缆缠绕、剐蹭。实际使用中,该结构可根据工位需求调整臂长、额定起升高度,适配不同高度的厂房条件,相比桥式起重机,其安装成本更低、作业灵活性更强,单工位覆盖范围内的吊装响应速度更快,

  能有效减少车间内叉车转运的频次,降低作业安全风险。结构细节上,立柱下部设置有检修平台,方便定期检查回转支承的润滑状态、连接螺栓的预紧力矩,臂架端部设置有行程限位开关,当电动葫芦行至端部时自动切断行走电源,避免刚性碰撞;所有钢结构件表面均做抛丸除锈后喷涂环氧富锌底漆+聚氨酯面漆,漆膜厚度不低于80μm,适应车间内的潮湿、多粉尘工况,延长结构使用寿命。
