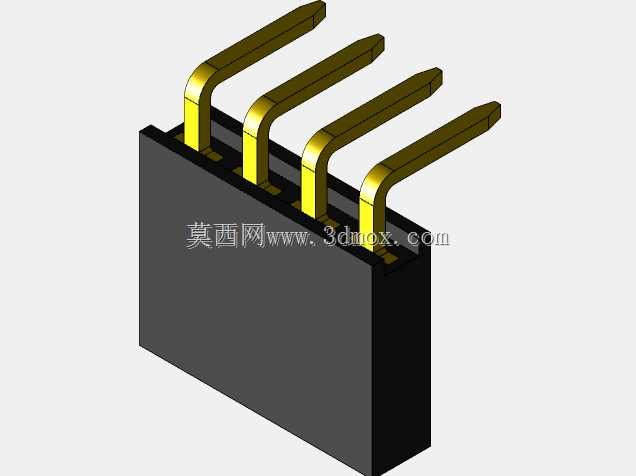

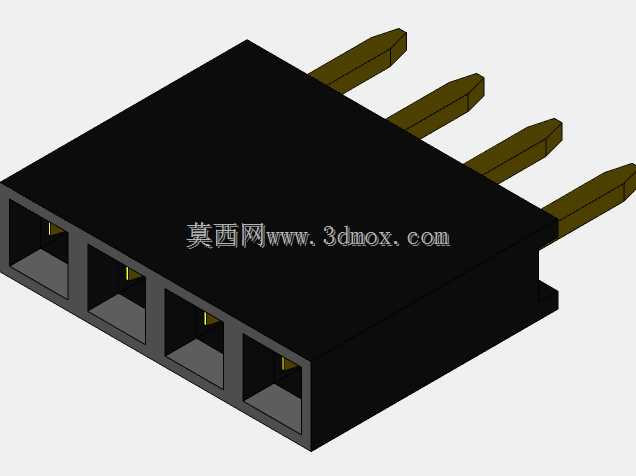

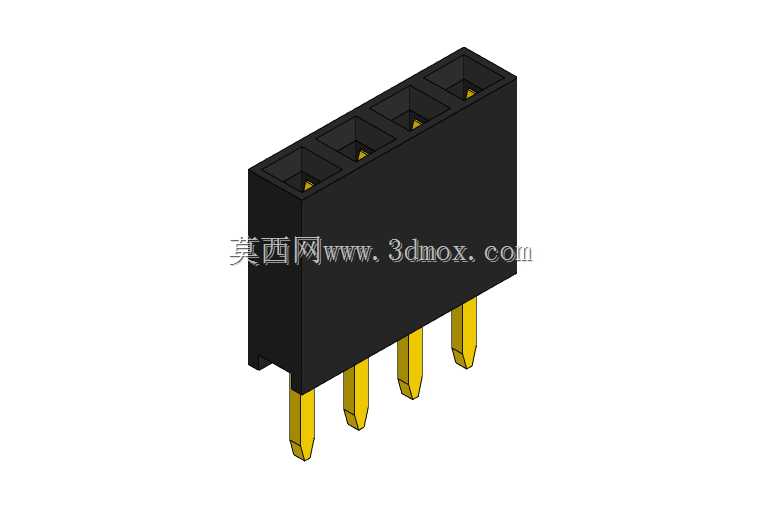

单排直插PBS2连接器6.35mm高间距2mm

　　这款单排阴头连接器属于板对板、线对板信号连接场景的常用基础元器件，在消费电子、工业控制板卡、通讯终端设备的内部电路互联中应用十分广泛，主要承担不同PCB模块之间的低压信号传输、小电流供电通路连接作用，是电子设备组装中实现模块化电路拼接的核心接插部件。从实际选型使用的角度看，这类2mm间距的排母产品，适配同间距标准排针使用，插合后接触电阻低、连接稳定性好，能够在常规室内工控与消费电子工作环境下保持长期可靠的信号导通，避免出现接触不良导致的信号丢包、供电中断问题。设计这款模型的时候，首先要严格匹配行业通用的安装尺寸边界，整体塑壳高度控制在6.35mm，刚好适配板间堆叠间隙在7mm左右的紧凑安装场景，

　　不会因为器件过高挤占其他板上元件的布局空间，也不会因为高度不足导致插合后结构干涉。塑壳部分采用耐高温绝缘工程塑料的结构形态，四个接触位的腔体独立分隔，每个腔体内预留接触弹片的安装卡槽，弹片采用镀金铜材的结构形态，插合时能够提供足够的接触正压力，保证多次插拔后依然保持稳定的接触性能，插针部分为直插式设计，引脚长度适配标准1.6mm厚度PCB的波峰焊工艺要求，引脚间距严格控制在2mm公差范围内，避免出现SMT或者波峰焊时引脚对位偏移、连锡短路的问题。从结构细节来看，塑壳两侧设计有微小的定位凸台，在PCB layout时可以对应预留定位孔，焊接时能够快速定位器件位置，减少人工贴装的对位偏差，同时在多次插拔过程中能够分散受力，

　　避免引脚因为侧向受力出现弯折、脱焊问题。接触腔内部的挡块结构能够限制插针的插入深度，保证插合后每个接触位的插入深度一致，避免出现个别针位接触不到位的情况，同时也能防止插针过度插入顶坏塑壳内部的接触弹片。在实际工程应用中，这类连接器常被用在单片机开发板的扩展接口、工控IO模块的信号引出端、小型通讯设备的板间连接部位，相比线对板的线束连接，采用排针排母的板对板连接方式能够大幅减少组装时的线束焊接工作量，提升设备组装效率，同时连接结构更紧凑，设备内部的布线更整洁，后期维护拆解也更方便。建模过程中需要重点关注的尺寸边界包括：塑体外轮廓的长宽尺寸，要保证相邻器件布局时预留足够的插拔操作空间，一般在器件两侧预留至少2mm的操作间隙，

　　方便后期维护时的拔插操作；引脚的直径与长度要匹配标准PCB钻孔尺寸，常规0.5mm左右的方形引脚适配0.7mm的PCB钻孔，能够保证焊接时焊锡能够充分浸润引脚，形成可靠的焊接焊点；塑壳底部到PCB板面的间隙控制在0.3mm左右，既能够保证焊接时助焊剂挥发的通道，也能避免间隙过大导致器件焊接后倾斜。另外还要考虑塑壳的倒角细节，所有棱边都做微小的圆角处理，避免生产注塑过程中出现应力集中导致的塑壳开裂问题，同时插针的端部做倒角导向，方便插合时快速对位，减少插针弯折的概率。这类直插排母的接触弹片设计为悬臂梁结构，建模时要还原弹片的接触弧度，保证插针插入时弹片的变形量在材料弹性极限范围内，能够承受至少500次的反复插拔而不出现塑性变形，满足设备全生命周期内的维护插拔需求。在高密度板卡布局场景下，这款6.35mm高度的排母相比更高的同类产品，能够有效降低板间堆叠的整体高度，帮助实现设备的小型化设计，同时2mm的间距属于行业通用标准间距，供应链成熟，采购成本低，互换性强，不需要开模定制就能满足大部分常规信号连接场景的需求。建模时还原的插针镀金层结构、塑壳黑色绝缘外观，都和实际量产产品的形态保持一致，能够直接用于PCB装配的干涉检查、设备整体结构的数字样机验证，帮助结构工程师在设计阶段就确认器件的安装空间是否充足，提前规避组装时的结构干涉问题，减少后期打样验证的迭代次数。
