三排直插阴头PBT连接器结构设计

项目分类:通讯工具类 发布时间:2022-05-13 ID:630662
  • 三排直插阴头PBT连接器结构设计
  • 三排直插阴头PBT连接器结构设计
  • 三排直插阴头PBT连接器结构设计
  • 三排直插阴头PBT连接器结构设计

  这款三排直插结构的阴头连接器,主体绝缘基座采用PBT材质注塑成型,在通讯终端、工业控制板卡、消费类电子主板的板间连接场景中应用广泛,主要承担不同PCB模块之间的电信号传输、低压供电通路连接作用,是板对板连接方案里成本可控、可靠性表现均衡的常用连接器件。

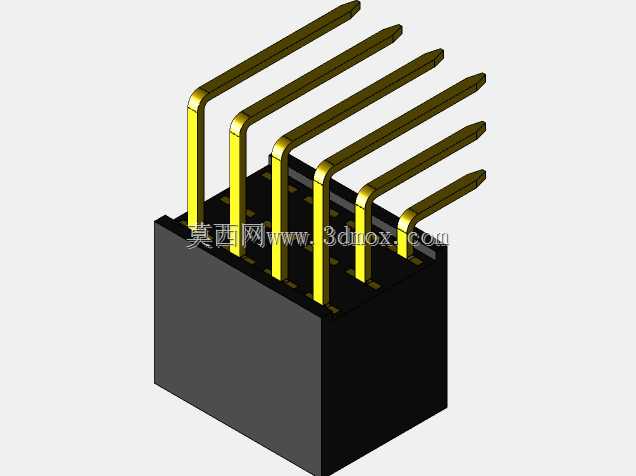

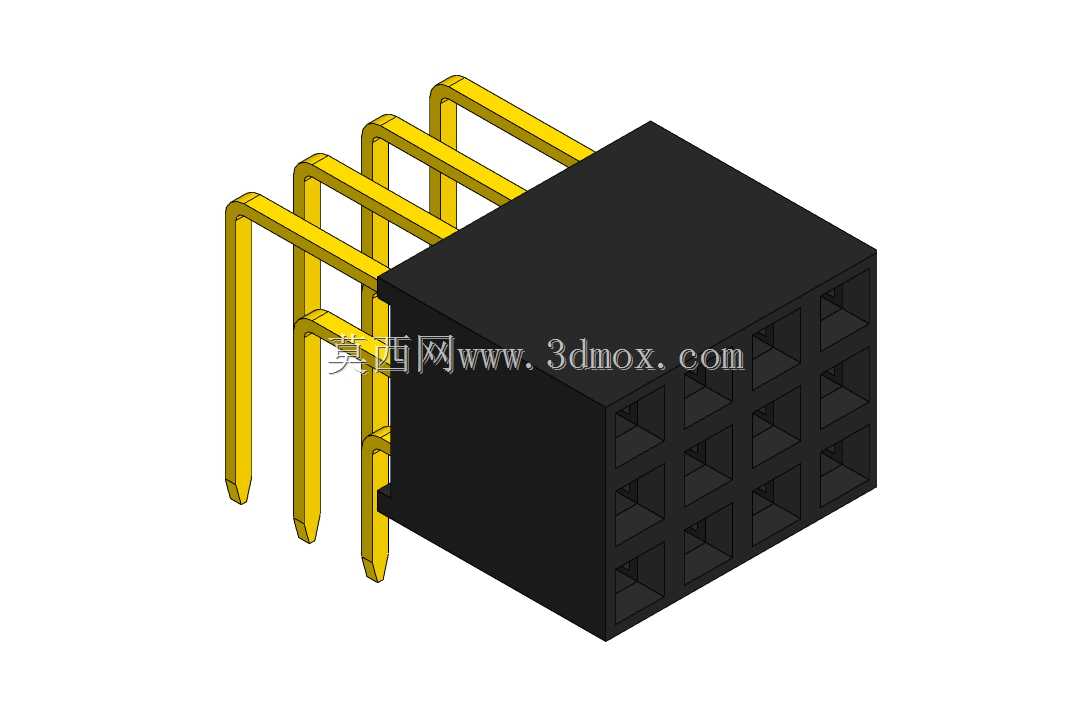

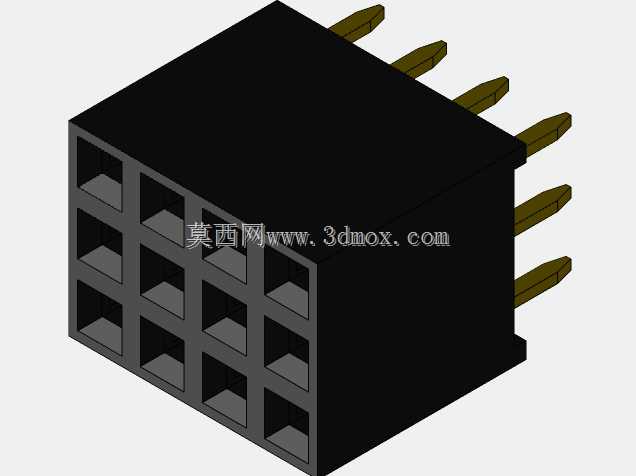

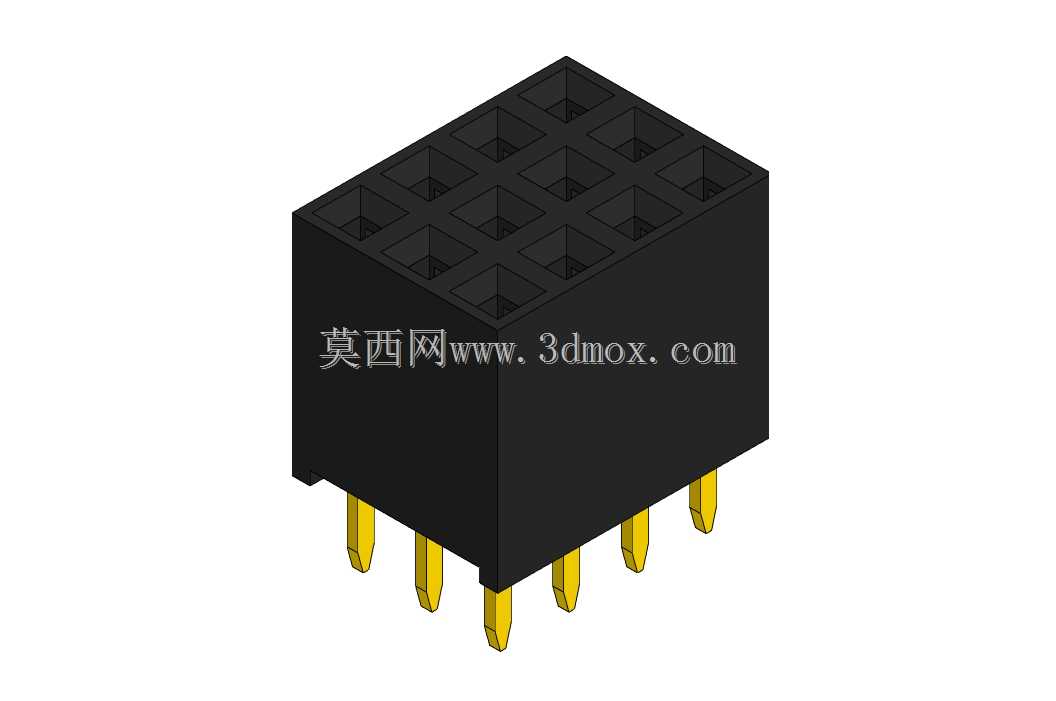

  从实际选型使用的角度看,这类连接器的设计首先围绕绝缘基座的耐温、绝缘性能做基础选型,PBT材质本身具备优异的介电强度,在波峰焊、回流焊的常规焊接温度区间内不会出现基座变形、引脚移位的问题,同时成型收缩率稳定,能保证引脚孔位的位置度公差控制在合理范围内,避免插合过程中出现针脚偏斜、对插卡滞的问题。基座整体为方块式直插结构,三排引脚呈规整矩阵排布,单排引脚数量为4针,合计12个连接通路,引脚间距设定为2.54mm,这个间距是通用板卡连接的标准间距,既能够满足常规信号传输的爬电距离要求,也适配市面上绝大多数通用排针的对插尺寸,互换性较强。

  引脚部分采用黄铜基材表面镀金处理,直插式引脚设计适配PCB通孔焊接工艺,引脚伸出基座底部的长度经过精确核算,既能够保证穿过常规厚度1.6mm、2.0mm的PCB板后露出足够的焊锡浸润长度,也不会因为引脚过长导致焊接后余留长度过高,影响板卡底部的装配间隙。引脚与绝缘基座之间采用过盈压装工艺固定,压装后引脚的拉拔力满足行业通用可靠性要求,不会在对插、拔插过程中出现引脚松动、退针的问题。

  从安装边界来看,这款连接器的整体外形为规整立方体,对插端的母座孔位深度经过匹配设计,能够保证公头排针插入后接触长度充足,接触电阻稳定,不会因为振动出现接触瞬断的问题。基座四周没有多余的凸起结构,在PCB板上布局时,占用的板面空间为矩阵式矩形区域,周边预留0.8mm以上的安全间隙即可满足装配要求,不会和周边的贴片电容、电阻等元器件产生干涉。在结构建模过程中,需要重点关注孔位的同轴度公差,每个母孔的中心位置偏差需要控制在0.05mm以内,否则会出现对插时个别针位无法顺利导入的问题;同时绝缘基座的外壁壁厚均匀性也需要重点控制,避免注塑过程中出现缩痕、翘曲,导致整体平面度超差,影响焊接时的共面度要求。

  在实际设备应用中,这类连接器常被用在通讯模块的扩展板连接、小型工控板的功能模块对接、消费电子的主板与副板连接场景,相比单排、双排排母,三排结构能够在更小的板面占用下提供更多的连接通路,适合板上空间紧张但需要较多信号连接点位的设计场景。连接器的对插导向依靠母孔入口处的倒角结构实现,每个孔位入口都做了小角度导入倒角,能够在公头排针存在少量位置偏差时顺利导入,降低装配时的对插难度,同时减少插针被顶弯的风险。

  从长期使用可靠性角度,PBT材质的绝缘基座具备不错的耐磨损、耐化学腐蚀性能,在常规的工业环境、消费电子使用环境下,不会因为长期接触空气中的潮气、少量盐雾出现绝缘性能下降的问题,配合镀金层的接触引脚,能够保证上千次拔插后接触电阻仍然维持在合格范围内,满足设备全生命周期的连接可靠性要求。建模时还需要注意引脚的根部与基座结合处的密封结构,避免焊接过程中焊锡顺着引脚缝隙渗入基座内部,导致孔位堵塞、对插失效的问题,基座底部在引脚穿出位置做了微小的凸台结构,能够在焊接时形成一定的阻挡作用,减少焊锡上爬的风险。
