径向侧面安装铝电解电容器三维数模

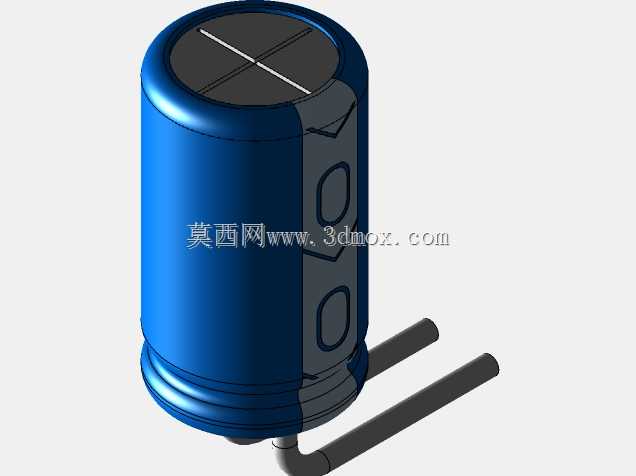

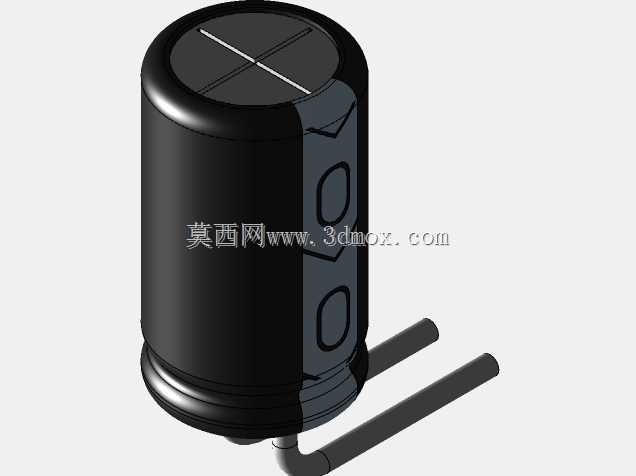

　　在通讯终端、工控控制板、消费类电子的PCB布局设计环节，直插式铝电解电容的选型与安装空间校核，往往是结构工程师在Layout阶段需要反复核对的细节，尤其是侧面弯折引脚的径向安装款式，相比常规垂直安装的电容，能大幅压缩板卡垂直方向的占用空间，适配薄型机壳、堆叠式板卡的紧凑装配需求。这款数模还原的是直径覆盖4mm到18mm区间的径向铝电解电容，包含黑、蓝两种常见外壳封套的款式，采用台阶式建模逻辑，把电容本体的卷绕封装结构、引脚弯折的成型角度、封套上的极性标识压痕都做了还原，不是简化的拉伸圆柱体，能直接导入装配体做干涉检查，不用工程师再手动修正细节。从实际应用场景看，这类侧面安装的铝电解电容，常被用在通讯类手持设备的电源滤波回路、

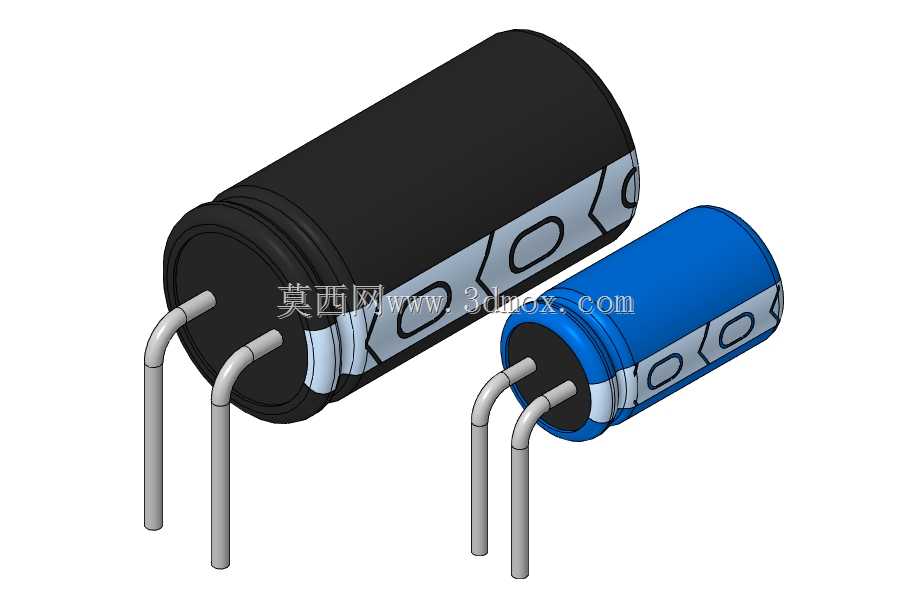

　　小型信号转接板的储能位置，因为板卡上方往往要叠加显示屏、按键模组或者屏蔽罩，垂直方向的净空往往不足5mm，常规垂直插装的电容本体高度动辄10mm以上，根本无法完成装配，把引脚做90度侧向弯折之后，电容本体可以贴靠在PCB板面平行放置，只需要预留引脚焊接的焊盘位置、本体直径对应的横向排布空间，就能把垂直方向的占用压缩到引脚直径加焊盘厚度的水平，完美解决紧凑空间的元件排布问题。做这款数模的时候，首先考虑的是安装边界的准确性：引脚的弯折半径做了符合实际加工工艺的圆角处理，没有做成直角死折——实际生产中电容引脚如果弯折半径过小，很容易出现引脚断裂、内部封装受力漏液的问题，所以建模时刻意保留了弯折处的工艺圆角，同时引脚伸出焊盘的长度、

　　引脚间距都按照行业通用的径向元件规范做了匹配，不管是做PCB封装的3D预览，还是做整机的装配干涉检查，都能直接匹配实际生产的元件尺寸，不会出现数模和实物尺寸偏差导致的装配干涉。另外电容本体的台阶结构，是还原了铝壳卷边封口、底部绝缘垫片的实际结构，不是光面的圆柱，在做整机热仿真的时候，也能更准确的还原电容本体的散热接触面积，毕竟铝电解电容的寿命和工作温度直接相关，准确的外形结构能让热仿真的结果更贴近实际工况。很多工程师在做前期方案布局的时候，往往随便找个圆柱体代替电容做排布，等到实际打样的时候才发现，电容本体的封套厚度、引脚弯折后的突出位置和旁边的接插件、固定柱产生干涉，不得不重新调整板卡布局，耽误项目进度，这款分参数化的电容数模，

　　覆盖了常用的4mm到18mm直径区间，不同容量对应的本体长度也做了对应匹配，选型的时候只需要根据BOM里的电容规格调用对应尺寸的模型，就能直接完成布局校核。另外模型还原了封套上的极性标识凹槽，在做装配工艺指导文件的时候，也能直观的标注出电容的极性安装方向，避免生产环节出现元件插反的问题。从安装方式上看，侧面安装的电容除了引脚焊接固定之外，部分抗震要求高的通讯设备还会在电容本体下方点胶固定，数模里预留了电容本体和PCB板面之间的点胶间隙，不会出现本体和板面完全贴合导致胶水无法填充的问题，这个细节是很多简化模型没有考虑到的——实际生产中如果电容本体完全贴死PCB，点胶固定的时候胶水无法均匀铺开，抗震能力会大打折扣，在高低温循环的工况下，引脚受应力拉扯很容易出现虚焊断裂。
