斜切式方形闸机外壳结构设计方案

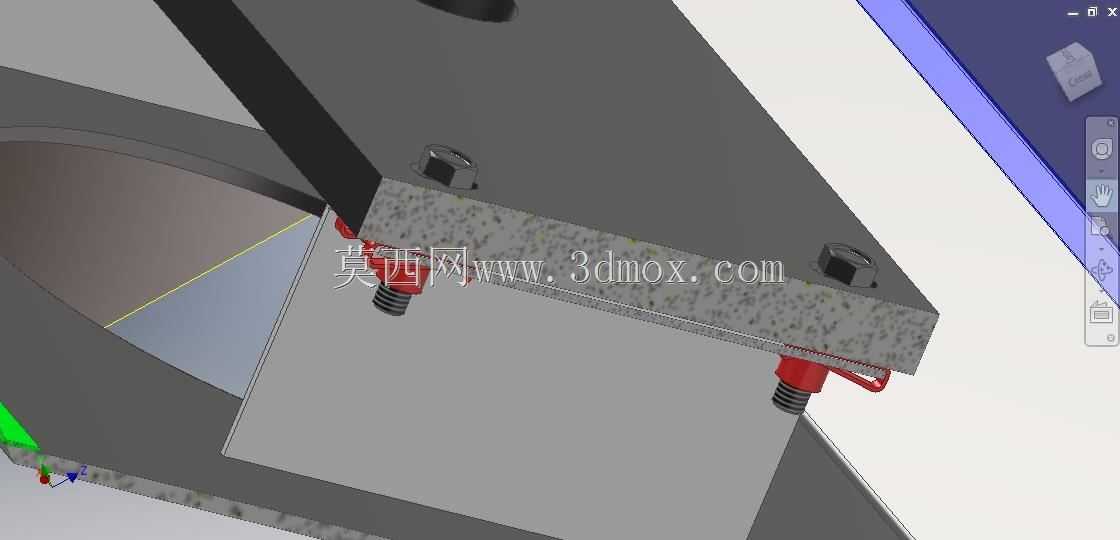

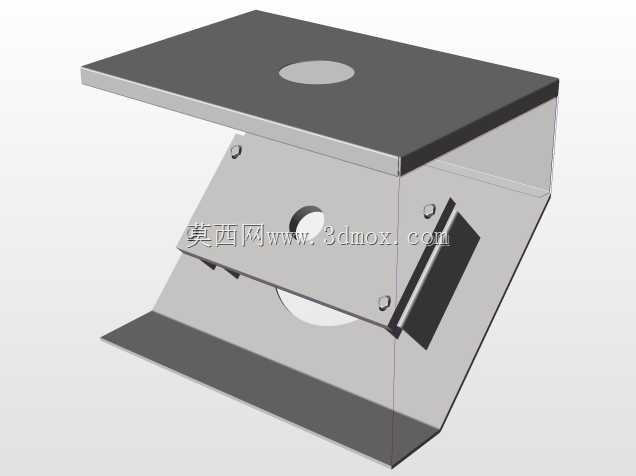

　　这套斜切式方形闸机外壳结构，是面向人行通道管控场景做的钣金类结构设计，日常落地在写字楼大堂、园区出入口、场馆检票口、车站安检通道这类需要管控人员进出权限的场景，作为闸机机芯、识别模块、电控组件的外部承载防护结构使用。做这个结构设计的时候，最先考虑的是现场安装的边界适配问题，常规人行通道的单通道净宽要求在550mm到650mm之间，外壳的主体宽度控制在300mm区间，长度方向预留足够的机芯安装空间，顶部做平面预留，刚好可以嵌入刷卡区、二维码识别窗、人脸识别模组的安装位，顶面的圆形沉台结构，是专门给感应式读卡模块留的安装位，沉台深度控制在2mm，刚好覆盖读卡模块的面板厚度，安装后表面齐平不会有凸起磕碰的风险。

　　结构的侧面做斜切收边处理，不是常规的直立方箱造型，一方面是缩小设备在通道端的视觉占用感，避免通道入口处显得过于局促，另一方面斜切面可以引导通行人员的行走动线，避免人员靠近设备时被直角棱边磕碰，斜切角度经过反复调整，控制在15度左右，既不会因为斜切角度过大压缩内部的安装空间，也能起到足够的动线引导作用。外壳主体采用分体式扣合结构，上盖和下箱体通过侧边的隐藏式卡扣加底部紧固螺丝连接，日常维护的时候不需要把整个设备从地面拆下来，只需要拆开侧边的锁止结构就能掀开上盖，直接检修内部的机芯控制板、接线端子、传动组件，大幅降低后期运维的拆装工作量。

　　内部的腔体做了分区设计，靠近通道内侧的区域留作机芯安装位，预留的安装孔位适配常规的三辊闸、摆闸机芯的固定孔距，不需要额外做转接板就能直接固定；靠近外侧的区域做独立的电控仓，预留了走线槽和理线架的安装位，强电供电线和弱电信号线可以分开走线，避免信号干扰影响识别模块的灵敏度，电控仓的侧壁预留了散热格栅的安装位，保证长时间运行的时候内部的电控组件热量能及时散出，不会因为积热导致元器件寿命缩短。底部的安装边做外翻的法兰结构，法兰边上预留了四个膨胀螺栓固定孔，孔位做长圆孔设计，现场安装的时候可以有正负10mm的位置调整余量，抵消地面铺装的尺寸误差，不需要现场重新打孔就能完成设备的固定调平。

　　设计的时候也考虑了钣金加工的工艺性，所有的折弯边都预留了足够的折弯半径，不会出现折弯开裂的问题，板材选用1.5mm厚的冷轧钢板，足够保证外壳的结构强度，人员倚靠或者轻微磕碰的时候不会出现变形，焊接位置全部做在内侧，外表面没有外露的焊疤，后期做表面喷涂的时候可以保证外观面的平整性，上盖和下箱体的配合缝隙控制在1mm以内，既不会因为缝隙过大进灰进水，也不会因为加工误差导致装配的时候出现卡滞。顶面的识别区安装位周围做了0.5mm高的挡水边，万一清洁的时候有液体溅到顶面，会顺着挡水边流到设备外侧，不会顺着缝隙渗到内部腔体损坏电控元件。

　　在实际场景适配的时候，这个外壳结构可以根据不同的使用需求调整表面处理工艺，户外使用的版本可以在板材表面做镀锌处理再加户外粉喷涂，提升防锈防腐蚀的能力，室内使用的版本可以做常规的静电喷塑，搭配不同的颜色适配现场的装修风格。设备的高度控制在1000mm左右，刚好符合成年人站立时手肘的高度，刷卡或者刷脸的时候不需要刻意弯腰或者抬手，操作体验更顺畅，斜切面的位置也可以根据需求加装状态指示灯，透过半透的亚克力面板显示通行权限状态，人员远距离就能看到通道是否允许通行，提升通行效率。
