起重机摆线减速传动结构三维设计

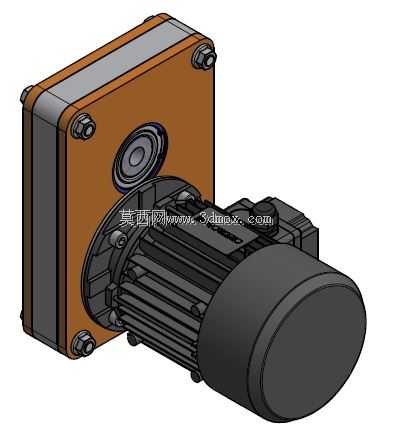

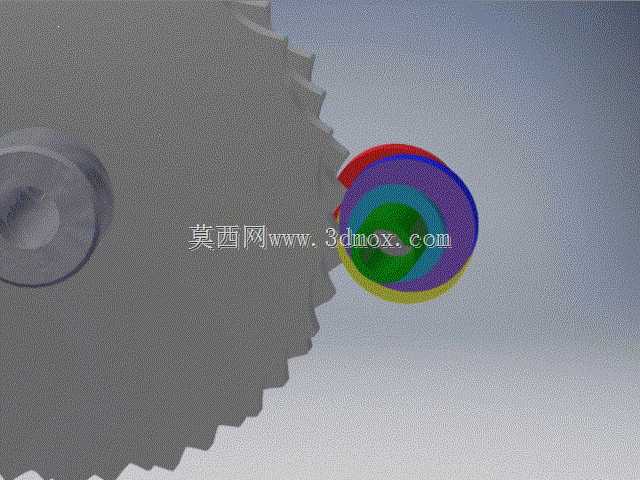

　　在起重作业场景里，起升、变幅、回转机构的传动端始终需要兼顾大扭矩输出、抗冲击载荷与紧凑安装空间的需求，摆线减速结构正是适配这类工况的核心传动部件。这套摆线减速结构的设计，首先围绕起重作业的瞬时过载特性展开，摆线轮的齿形采用修正摆线等距曲线设计，区别于普通渐开线齿轮的线接触传动，摆线轮与针齿销之间为多齿啮合状态，重合度远高于常规齿轮传动，在承受起吊瞬间的冲击载荷时，载荷能被分散到多组啮合齿面上，避免单齿受力过大出现崩齿、磨损过快的问题，适配起重机频繁启停、正反转切换的作业特性。从安装边界来看，这套结构采用输入轴与输出轴同轴布置的形式，轴向尺寸相比同扭矩等级的圆柱齿轮减速器缩短近40%，径向轮廓也控制在紧凑范围内，

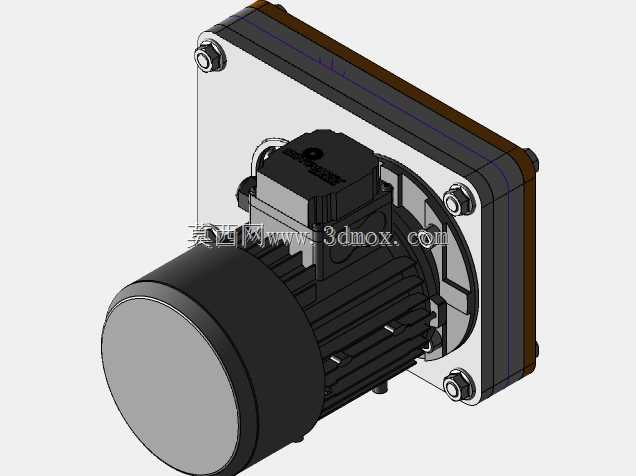

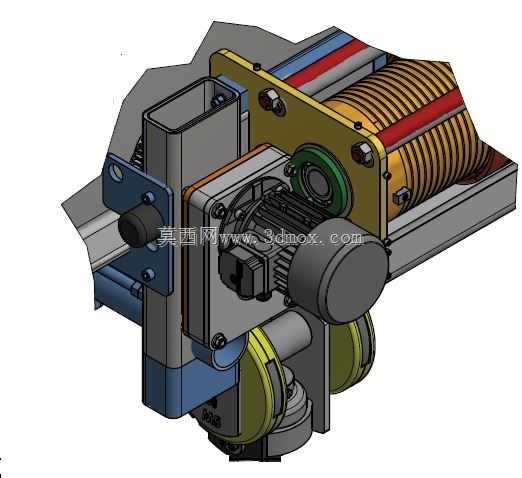

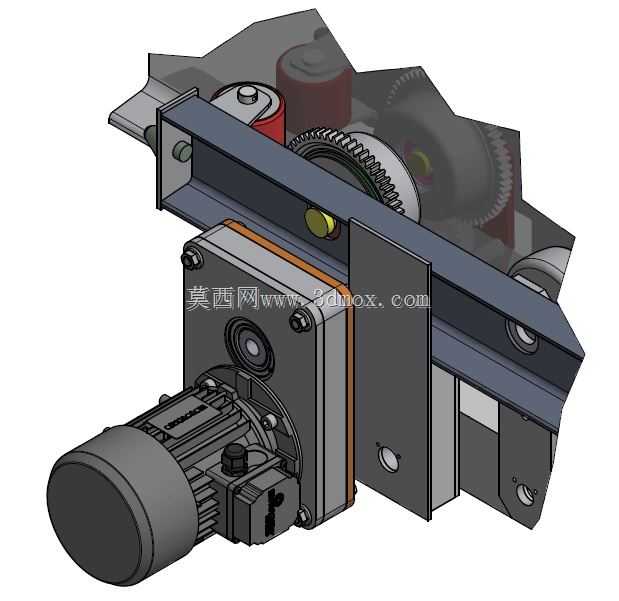

　　能够直接嵌入起重机的卷筒内部或者行走轮组的安装腔体内，不需要额外预留过大的安装空间，对于桥式起重机、门式起重机的起升机构改造或者新机型设计来说，能有效压缩整机的结构尺寸，降低上部结构的自重负载。设计过程中针对起重工况的润滑需求，在壳体内部预留了合理的油腔空间，针齿销与摆线轮的啮合间隙、转臂轴承的游隙都经过匹配计算，既保证传动过程中不会出现卡滞，也能避免间隙过大导致起升机构出现溜钩的安全隐患，输出端的连接法兰采用止口定位设计，与卷筒或者行走轮的连接端面配合时，同轴度公差控制在0.02mm以内，减少传动过程中的径向跳动，降低运行噪音与连接螺栓的交变载荷。从功能特性上看，这套摆线减速结构的传动比覆盖单级1:11到1:87的区间，

　　单级传动就能满足起重机多数机构的减速需求，不需要额外增加多级齿轮传动链，减少了传动环节的功率损耗，传动效率稳定在90%以上，长期重载运行下的温升也能控制在合理范围内，避免润滑脂高温失效。结构上的偏心套采用双偏心错位180度的布置形式，两个摆线轮在运转过程中能实现动平衡抵消，输入轴高速运转时的振动被大幅削弱，对于起重机这类高空作业设备来说，能降低结构件的疲劳损伤，延长整机的维护周期。针齿销采用可更换的嵌装式设计，长期运行出现磨损后不需要更换整个针齿壳，只需要抽出磨损的销子更换即可，大幅降低现场维护的成本与停机时间，适配港口、工地这类维护条件有限的作业场景。设计时还考虑了不同安装姿态的适配性，壳体上的油位观察孔、注油孔、

　　放油孔的位置经过多姿态验证，不管是水平安装在行走机构，还是垂直安装在起升机构端，都能保证正常的润滑与油位检查，不会出现润滑不到位导致的部件干磨问题。输出轴的轴伸尺寸、键槽规格都匹配通用起重机的连接标准，设计选型时不需要额外做转接件的二次设计，能直接替换同规格的老式圆柱齿轮减速器或者蜗轮蜗杆减速器，对于老旧起重设备的传动系统升级来说，不需要改动原有安装基座，大幅降低改造成本。摆线轮的材质选用高碳铬轴承钢，经过淬火处理后表面硬度达到HRC58-62，芯部保持足够的韧性，既能承受啮合面的接触应力，也能抵抗冲击载荷带来的碎裂风险，针齿销同样采用轴承钢磨削加工，表面粗糙度控制在Ra0.8以下，减少啮合过程中的摩擦损耗，转臂轴承选用重载型圆柱滚子轴承，能承受偏心运动带来的径向载荷，保证长期运行的可靠性。
