大跨度工业厂房钢框架承重结构

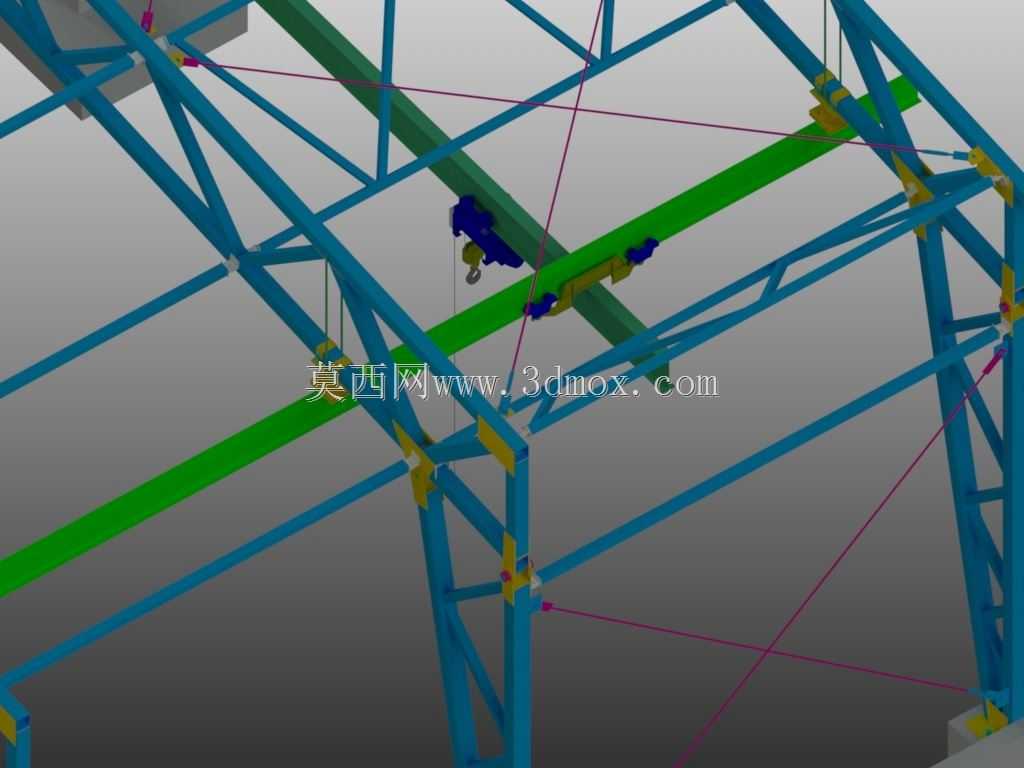

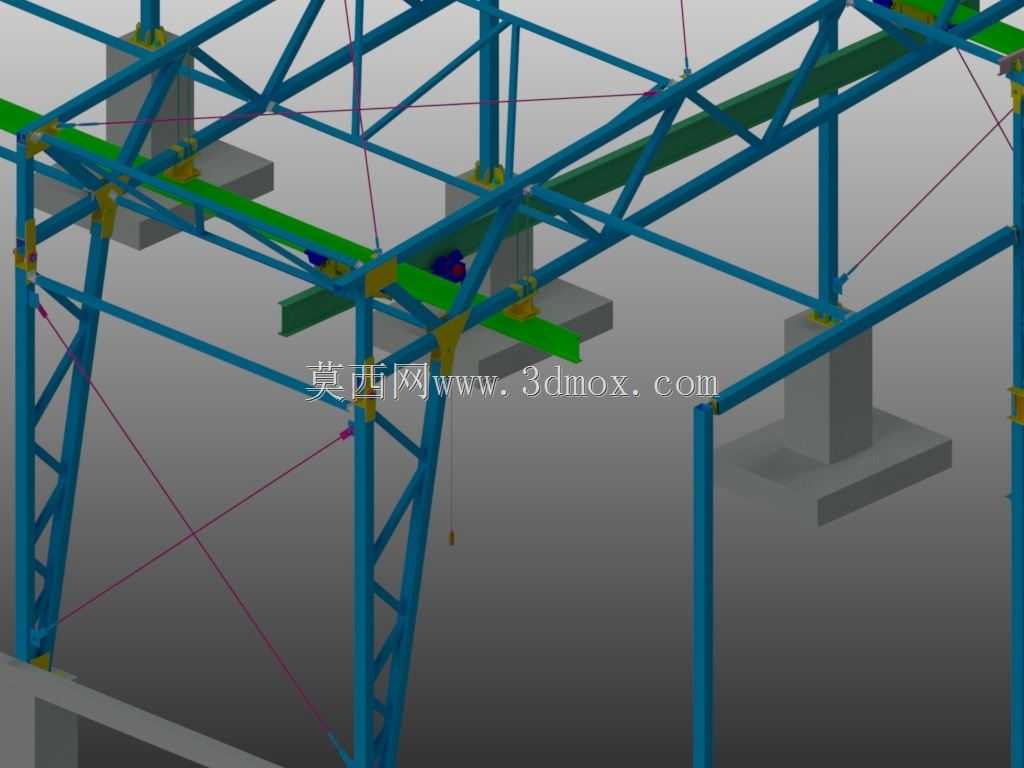

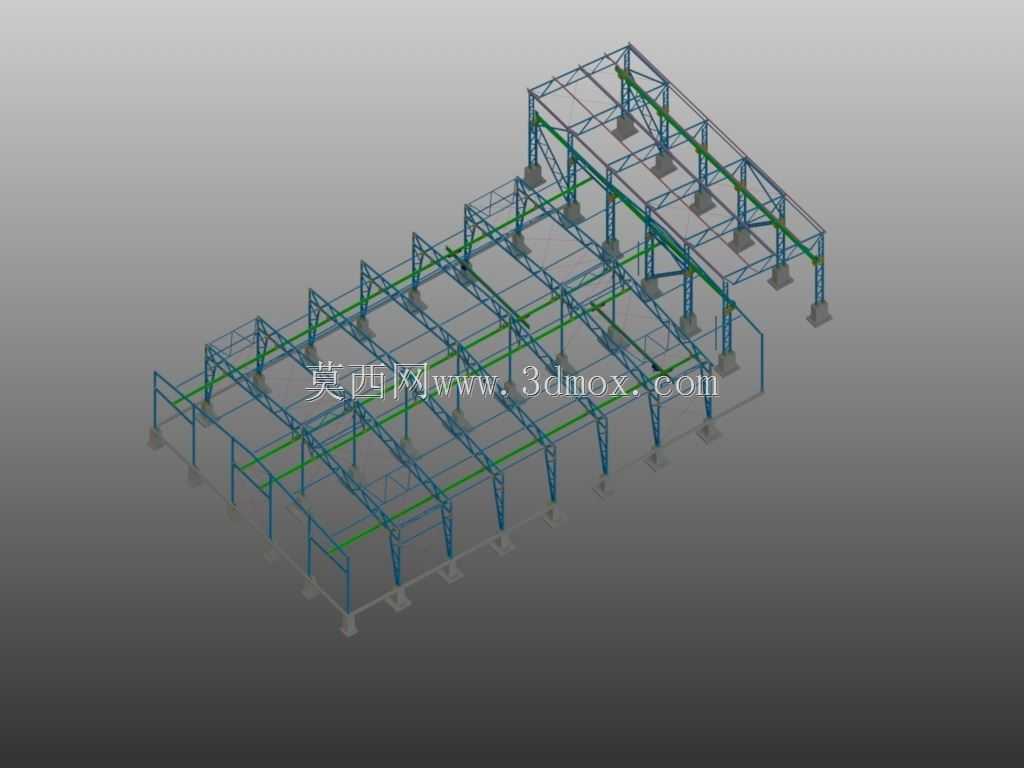

　　这套钢框架结构主要面向大跨度单层工业厂房的承重体系搭建，常见于重型加工车间、仓储中转库房、设备组装生产车间这类对楼面荷载、柱网跨度有明确要求的工业场景，区别于民用轻钢结构，该体系预留了重型起重设备的运行承载余量，可适配桥式起重机沿纵向主梁的走行作业需求。从结构排布来看，整体采用多跨连续排架布局，纵向柱距按照常规工业设备摆放、物料通行的需求做了等距划分，横向跨度结合厂内生产动线做了加宽处理，避免内部立柱遮挡生产作业区域，所有立柱底部均设置了独立混凝土基础预埋连接端，安装时可通过地脚螺栓完成柱脚的刚性固定，能有效传递竖向荷载与横向风载、水平地震作用。结构的主次梁连接节点采用加劲肋补强设计，主梁沿厂房横向布置承担屋面、悬挂设备的竖向荷载，

　　次梁沿纵向排布将荷载均匀传递至两侧立柱，梁柱连接位置设置了横向支撑与纵向系杆，形成稳定的空间受力体系，避免局部失稳。在管线布设层面，主梁下翼缘预留了管线支吊架的安装点位，可直接敷设厂区动力电缆、压缩空气管道、消防管线，无需额外在屋面做打孔固定，减少对结构防水层的破坏。设计过程中优先考虑了现场拼装的便捷性，所有钢构件均按照运输限界做了分段处理，现场可通过高强螺栓完成拼接，无需大量现场焊接作业，能有效缩短现场安装周期。从安装边界来看，立柱安装时需要保证柱脚的水平度偏差控制在规范允许范围内，相邻柱顶的标高差需要匹配主梁的加工公差，避免安装时出现强制拼装产生的内应力；屋面檩条的连接孔位均做了长圆孔设计，可适配安装过程中的尺寸偏差，

　　同时释放温度变化产生的结构变形应力。结构的横向抗侧力体系通过柱间交叉支撑实现，支撑布置在厂房的温度区段两端，可有效抵抗横向水平荷载，纵向则通过系杆与柱间支撑形成连续传力路径，保证整个结构的纵向刚度。针对厂内可能存在的起重设备运行荷载，主梁的刚度验算已经考虑了起重设备的动载系数，可满足常规吨位桥式起重机的长期运行需求，不会出现主梁下挠超标影响设备走行的问题。所有钢构件的表面处理预留了防腐涂装的施工余量，现场安装完成后可根据厂区的腐蚀环境选择对应的防腐涂层体系，对于高腐蚀工况的车间，还可在构件连接位置增加密封胶层，避免缝隙积液产生腐蚀。这套结构的建模过程严格按照钢结构设计规范的构造要求搭建，所有节点的螺栓排布、加劲肋尺寸、焊缝高度均符合实际加工要求，可直接用于结构方案汇报、构件加工图深化的基础参考，也可作为同类工业厂房结构设计的参照模板，帮助设计人员快速完成柱网排布、荷载传递路径的梳理，减少前期方案阶段的重复建模工作量。
