大跨度拱形钢结构屋盖支撑桁架结构

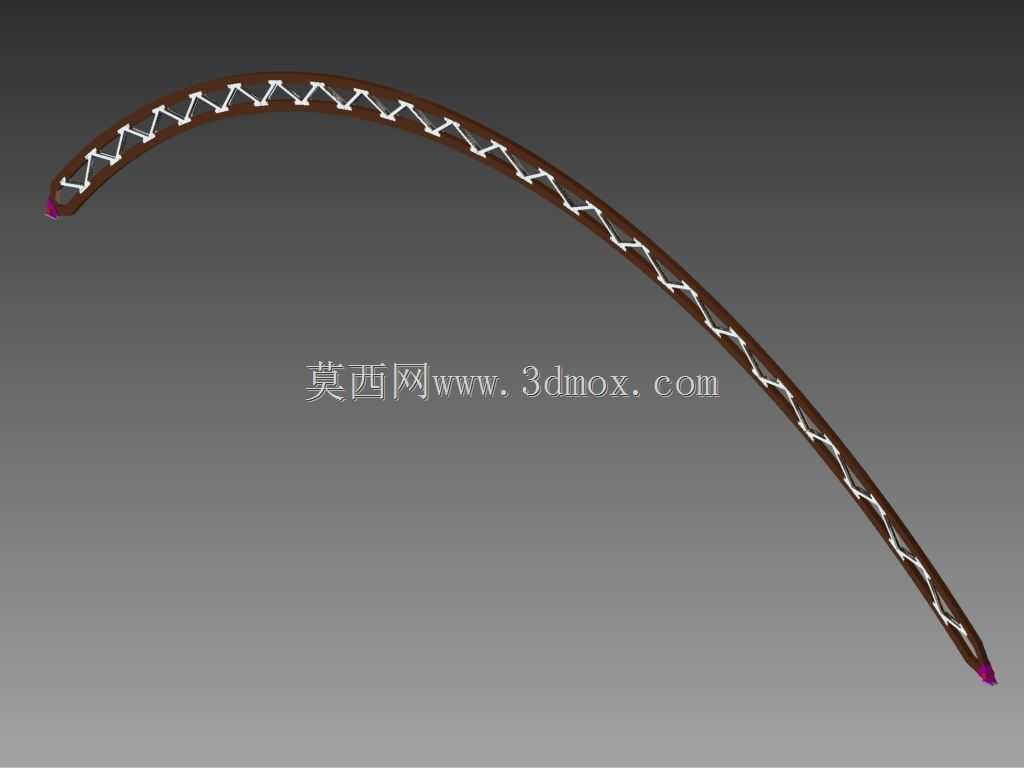

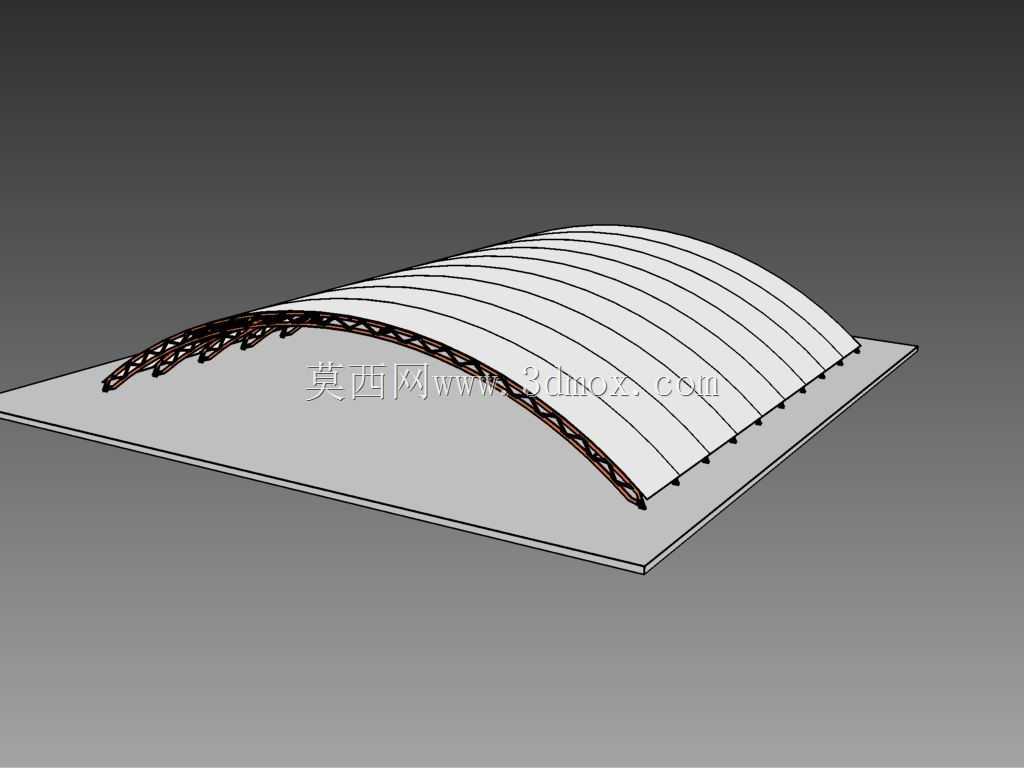

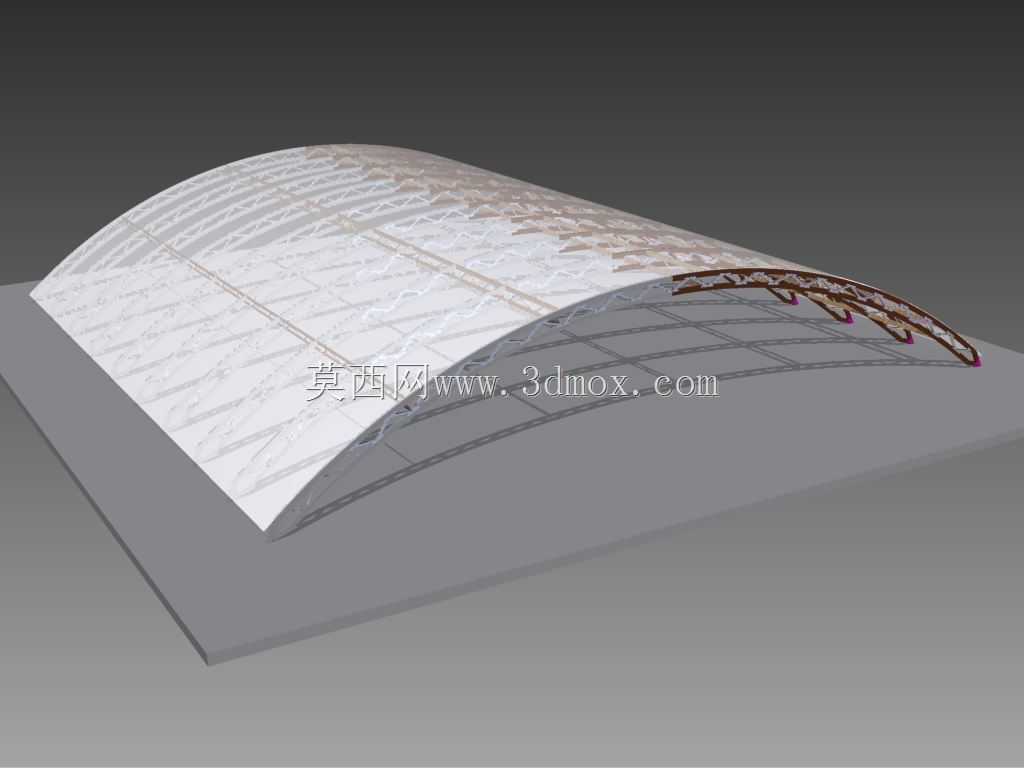

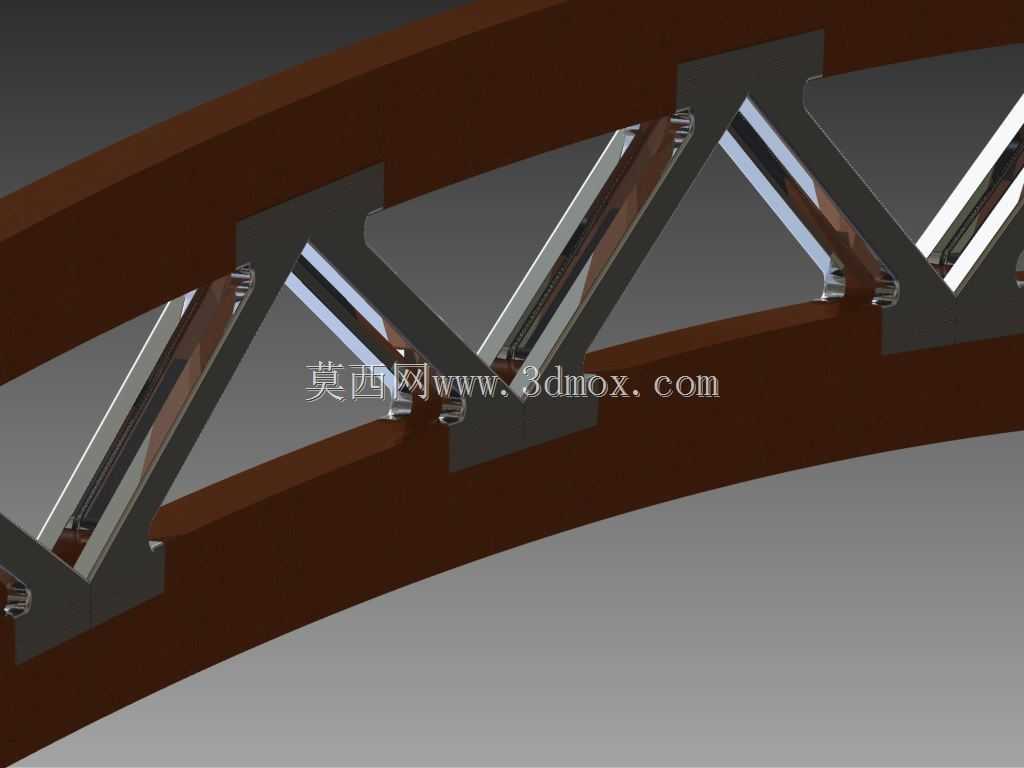

　　这类拱形桁架结构主要应用于大跨度无柱空间的屋盖承重场景，常见于大型仓储库房、露天料场封闭棚、农业种植养殖大棚、临时会展场馆以及小型机场的机库屋面，核心作用是在不设置中间立柱的前提下，覆盖数十米跨度的开阔空间，为下部作业区域提供遮风挡雨的围护支撑，同时承担屋面恒载、积雪荷载、风荷载以及局部检修荷载的传递作用。从结构受力逻辑来看，拱形形态的设计本身就是利用拱结构的轴向受压特性，将竖向荷载转化为沿拱肋轴线的压应力，相比平直桁架能够大幅降低杆件的弯矩作用，减少大跨度下的材料用量，同时拱脚位置设置的抗推支座能够平衡拱身产生的水平推力，避免下部支撑结构出现侧向位移。整个拱架采用分段式桁架结构设计，主拱肋为平行弦桁架形式，

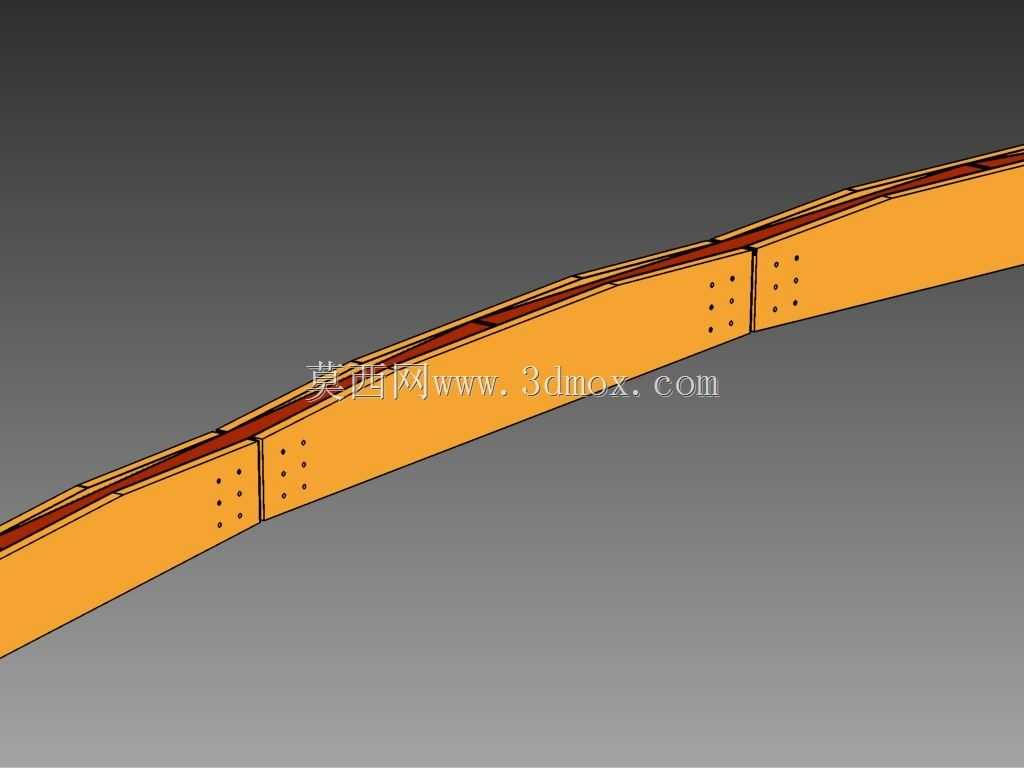

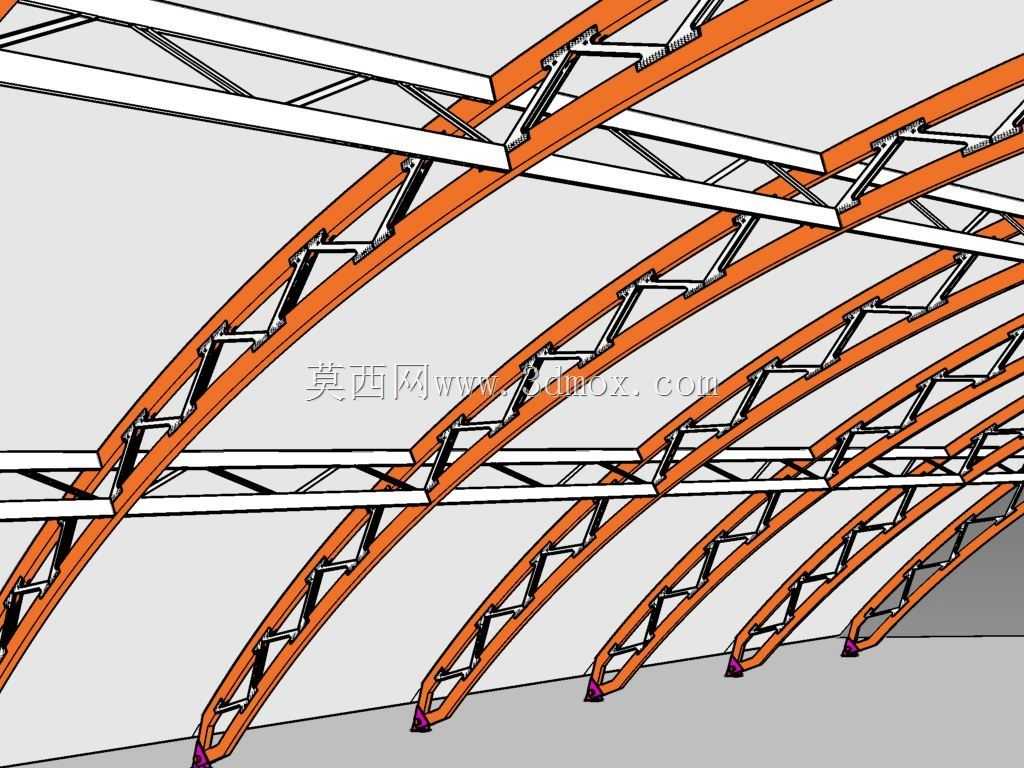

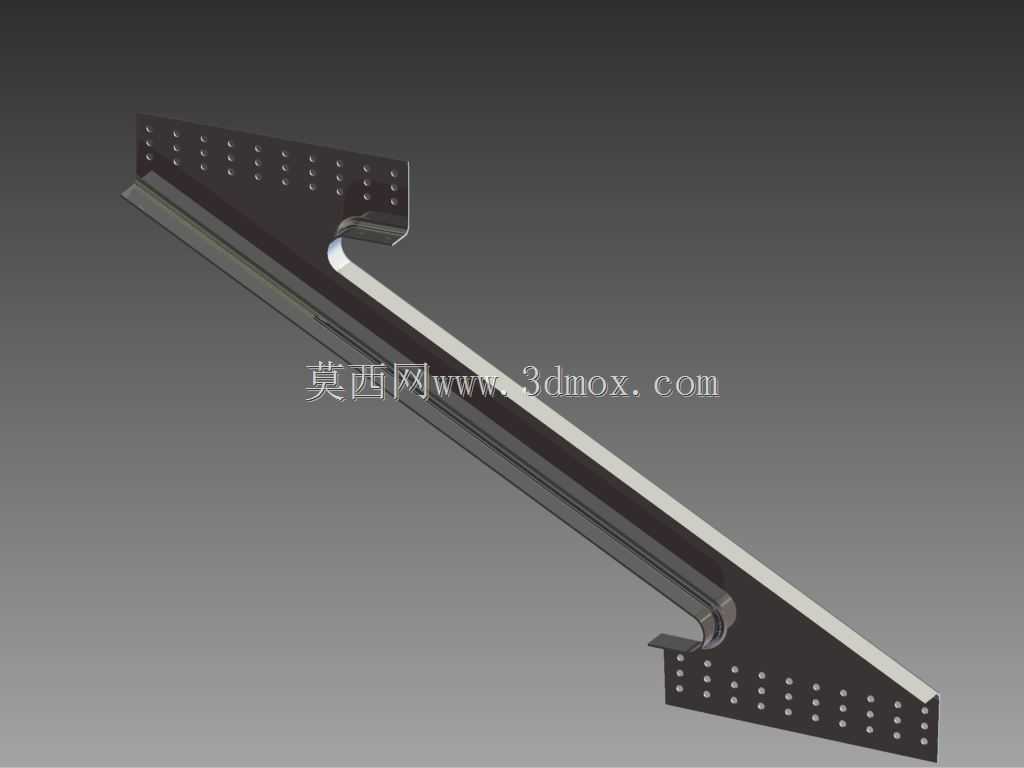

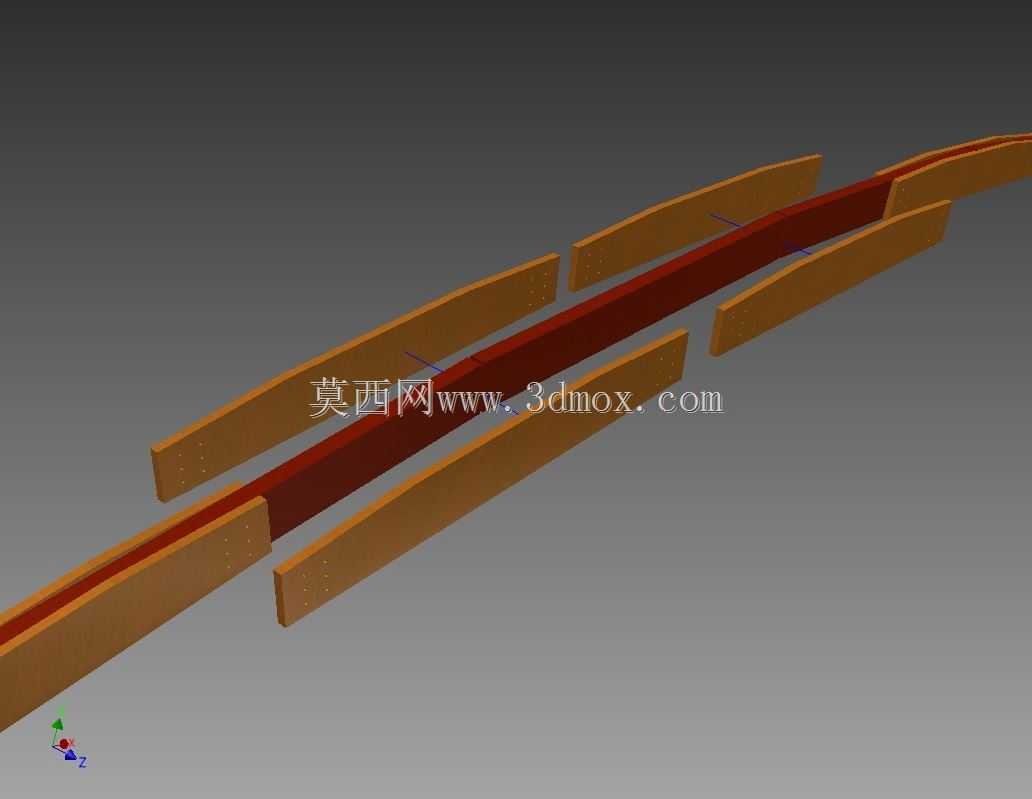

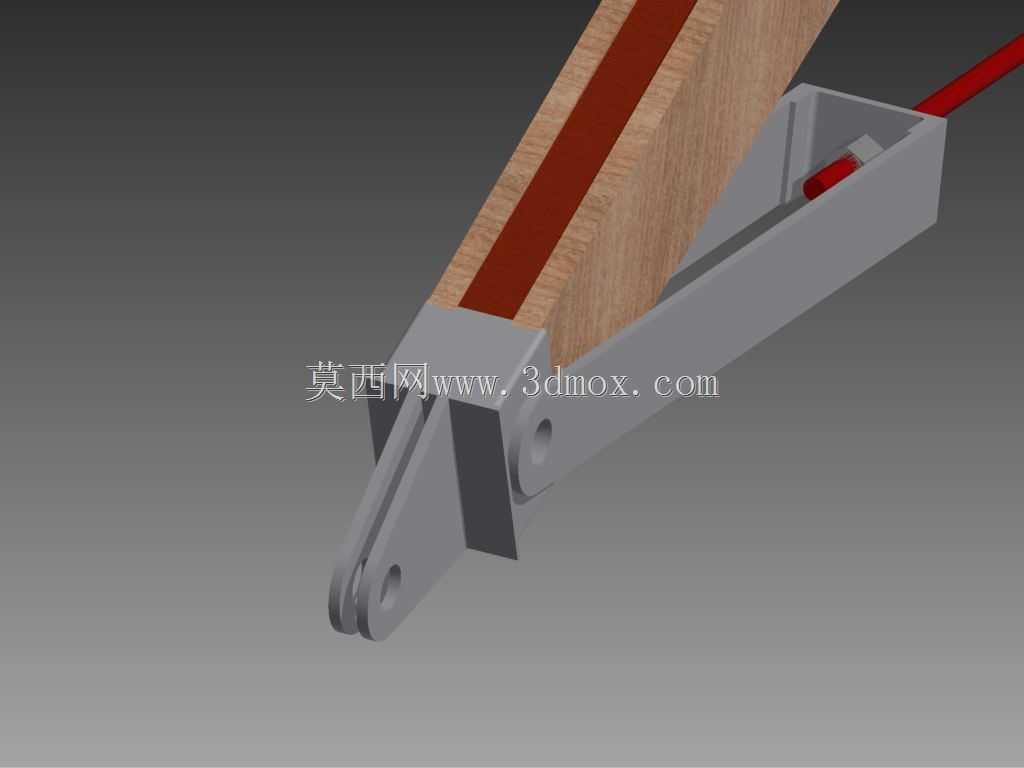

　　上下弦杆采用连续的型材构件，腹杆采用交叉斜撑加竖杆的布置形式，斜撑与弦杆之间通过节点板焊接或栓接固定，每段拱肋的拼接位置设置定位止口，方便现场安装时快速对位，减少高空作业的调整工作量。相邻两榀拱架之间设置纵向水平系杆，系杆与拱架上弦的节点位置连接，同时在拱架的跨中、1/4跨度位置设置纵向交叉支撑，保证整个屋盖结构的纵向稳定性，避免单榀拱架出现侧向失稳的问题。从安装边界来看，拱架的下端支座采用铰接形式，支座底板通过地脚螺栓与下部的混凝土基础或者钢立柱顶面连接，支座位置预留20mm的调节间隙，用于抵消安装过程中的累计误差，拱架的总跨度可以根据实际场地需求调整，单榀拱架的分段长度控制在运输限值以内，方便采用普通货运车辆转运，

　　现场安装时可以采用汽车吊分段吊装后高空拼接，不需要搭设满堂脚手架，能够大幅缩短现场施工周期。在杆件截面选型上，上弦杆因为要承担屋面檩条传递的局部荷载，截面规格略大于下弦杆，腹杆根据受力大小采用不同规格的型材，靠近拱脚位置的腹杆因为剪力更大，截面壁厚适当增加，跨中位置的腹杆受力较小，可以采用更小规格的杆件，在保证结构安全的前提下控制整体用钢量。节点设计上，所有杆件的连接节点都做了加劲处理，避免节点位置出现应力集中导致的局部变形，拱脚位置的节点板做了圆弧过渡，减少焊接残余应力的影响，同时所有外露的构件表面都做了防腐涂装处理，适应户外露天使用的环境要求，降低后期维护的频次。这类拱形桁架相比传统的门式刚架结构，

　　在相同跨度下能够获得更高的室内净空，同时拱形的屋面形态更有利于雨水和积雪的自然滑落，减少屋面积水积雪带来的额外荷载，尤其适合在降雪量较大的北方地区使用。在建模过程中，需要重点控制每段拱肋的曲率精度，保证拼接后拱轴线的顺滑度，避免因为线形偏差导致的附加内力，同时所有杆件的相贯线切口都需要精准建模，保证现场安装时杆件能够完美贴合，不需要现场二次切割加工。另外，拱架上弦预留的檩条安装孔位需要按照统一模数布置，方便配套的屋面檩条和围护板能够标准化安装，减少非标构件的数量。整个结构的受力计算需要考虑不同荷载组合下的变形量，跨中最大挠度控制在跨度的1/500以内，保证屋面围护结构不会因为结构变形出现开裂漏水的问题，风荷载计算需要考虑拱形屋面不同位置的风压分布，在迎风面和背风面适当增加局部杆件的截面，抵抗风吸作用带来的拉力。
