桁架式起重主梁钢结构三维设计

项目分类:起重机 发布时间:2022-05-13 ID:631874
  • 桁架式起重主梁钢结构三维设计
  • 桁架式起重主梁钢结构三维设计

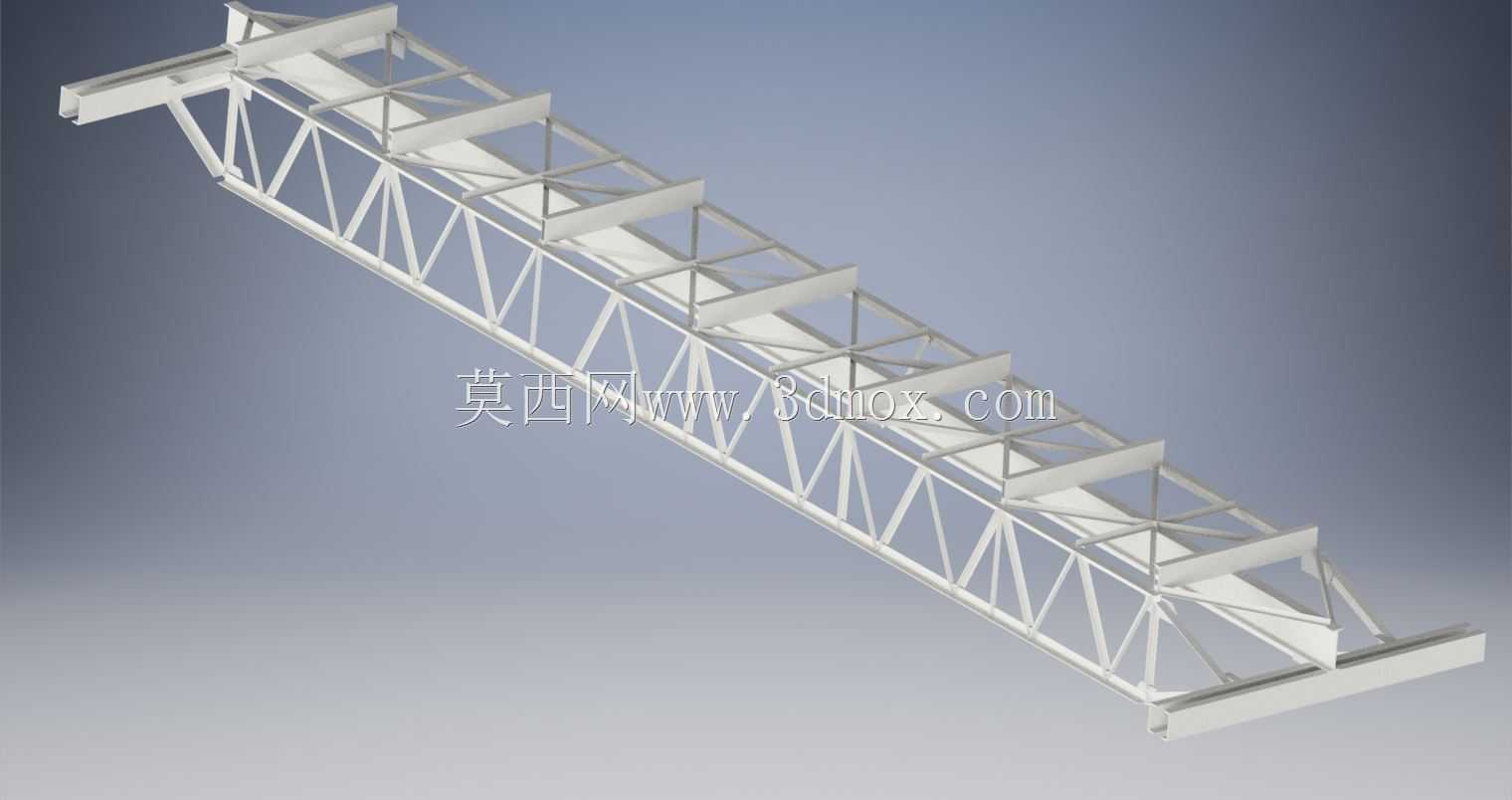

  这款桁架式起重主梁结构,是桥式、门式起重设备核心承载部件的典型设计方案,主要面向厂房内物料吊运、货场重型货物周转、基建工程预制构件吊装等场景的承载需求,作为起重设备的核心受力构件,承担着起升载荷沿轨道方向的传递与行走支撑功能。从结构设计逻辑来看,整体采用空间桁架式构造,区别于传统实腹式箱型主梁,该设计通过上下弦杆、斜向腹杆、横向支撑肋的组合排布,在保证整体抗弯、抗扭刚度的前提下,大幅降低了主梁自身重量,减少了行走机构的负载冗余,同时桁架的镂空结构也能有效降低户外使用时的风阻影响,适配露天货场、港口堆场等多风工况的使用需求。

  在功能特性层面,主梁上弦杆预留了起重小车的行走轨道安装面,每间隔固定间距设置的横向支撑肋,既作为上弦杆的局部加强结构,避免小车轮压作用下弦杆出现局部失稳,也可作为行走机构线缆、拖链的固定支撑位;下弦杆为整体通长构造,两端预留了与端梁连接的安装法兰接口,可根据不同跨度需求调整主梁节段拼接长度,适配10米到30米不等的作业跨度场景。斜腹杆采用三角形稳定排布,将起升载荷产生的弯矩、剪力均匀分解到每根杆件上,避免局部应力集中,所有杆件连接节点均采用相贯线焊接构造,建模过程中完整还原了杆件切口的贴合形态,可直接导出用于焊接工艺卡编制、杆件下料尺寸核对。

  从安装边界与尺寸适配角度,主梁两端的端梁连接位设置了定位止口,安装时可通过止口快速完成与端梁的同轴定位,降低现场安装的调校难度;主梁整体截面高度根据跨度按1/12到1/18的比例设计,既保证额定起重量下的主梁下挠量控制在规范允许范围内,也避免截面过高带来的厂房净空占用过多问题。桁架杆件均采用标准型钢截面建模,可直接调用型材库下料,减少非标加工件的占比,降低生产制造成本;主梁侧面预留了检修走台的安装孔位,可根据用户需求加装走台板、防护栏杆,满足日常设备巡检、维护的作业空间需求。

  在建模细节处理上,完整还原了每一处杆件的连接关系,包括横向支撑肋与弦杆的连接焊缝预留位置、小车轨道的压板安装孔、两端端梁连接的螺栓孔位排布,所有配合面均按实际加工公差预留了装配间隙,避免干涉问题。该结构可适配不同起重量等级的起重设备,通过调整弦杆、腹杆的型材规格,即可覆盖5吨到20吨不等的额定起重量需求,建模过程中采用参数化草图驱动,修改对应截面参数即可快速生成不同跨度、不同载荷等级的主梁模型,大幅提升同系列产品的设计迭代效率。针对实际使用中容易出现应力集中的节点位置,比如跨中受拉区腹杆与弦杆的连接位、两端端梁连接的支座位置,均做了局部加劲肋补强设计,避免长期交变载荷作用下出现焊缝开裂、杆件变形等问题,结构的疲劳强度满足起重设备的使用年限要求。
