3.5英寸无接触HMI嵌入式显示屏结构

　　做小型工业控制设备的结构设计时，选对适配的HMI显示组件往往能省掉大半机箱内部的布局调整工作，这款3.5英寸的无接触HMI屏，就是专门针对紧凑型工控机箱、小型手持检测设备、桌面式测试仪器这类安装空间局促的场景做的结构还原。从实际安装适配的角度看，这块屏的PCB安装板采用绿色阻焊基材，四个角预留了标准的沉头安装孔位，孔位间距完全匹配行业通用的3.5寸屏安装规范，不需要额外做转接板就能直接固定在机箱前面板的预设螺柱上，安装板侧边预留的长条形开槽是给屏线走线预留的让位空间，避免屏线弯折半径过小导致的信号传输故障，也能防止组装时屏线被安装板和机箱壁挤压破损。

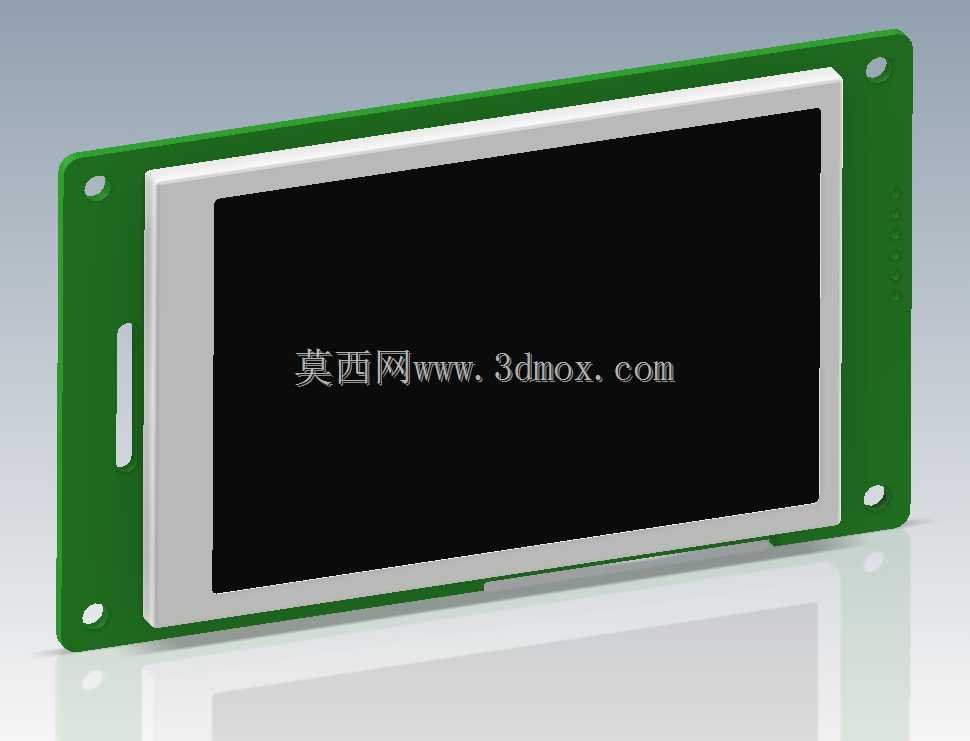

　　屏幕显示区域的分辨率为480*320，属于工业级小尺寸屏的经典参数，足够显示设备运行参数、状态指示灯标识、简易操作菜单这类常规工控界面内容，无接触的设计特性意味着它不需要额外搭配实体按键或者电阻触控层，靠外接的控制按键或者上位机指令就能完成交互，适合在粉尘较大、有轻微油污的工业现场使用，不会因为触控层积灰、沾污导致操作失灵，也省掉了触控层定期清洁维护的工作量。做结构建模的时候，这块屏的所有外形尺寸都从实物逆向测绘而来，屏幕边框的白色塑胶中框厚度、PCB板的边缘倒角、安装孔的沉头深度都做了1:1还原，甚至连屏幕表面和安装板平面的高度差都做了精准复刻，把这个模型导入设备总装文件的时候，不需要反复调整配合间隙，就能直接验证前面板开窗的尺寸是否合适，避免出现开窗过大漏出内部PCB、或者开窗过小遮挡显示区域的问题。

　　从设备选型的角度看，这类小尺寸HMI屏常被用在小型PLC控制箱、便携式数据采集仪、小型自动化设备的操作终端上，它的安装边界非常规整，没有突出的异形结构，在做机箱内部布局的时候，只需要在PCB板后方预留出屏线接插件的插拔空间就可以，不需要为屏体本身额外预留避让空间，能最大化压缩机箱的整体厚度。很多新手工程师在做这类屏的建模时，容易忽略屏幕显示面和安装板的高度差，导致前面板装配后出现缝隙或者屏面被压坏的问题，这个模型里把所有配合面的公差都按照工业装配的常规要求做了预留，导入装配后可以直接用来生成前面板的开孔图、安装螺柱的高度定位尺寸，减少反复打样验证的次数。

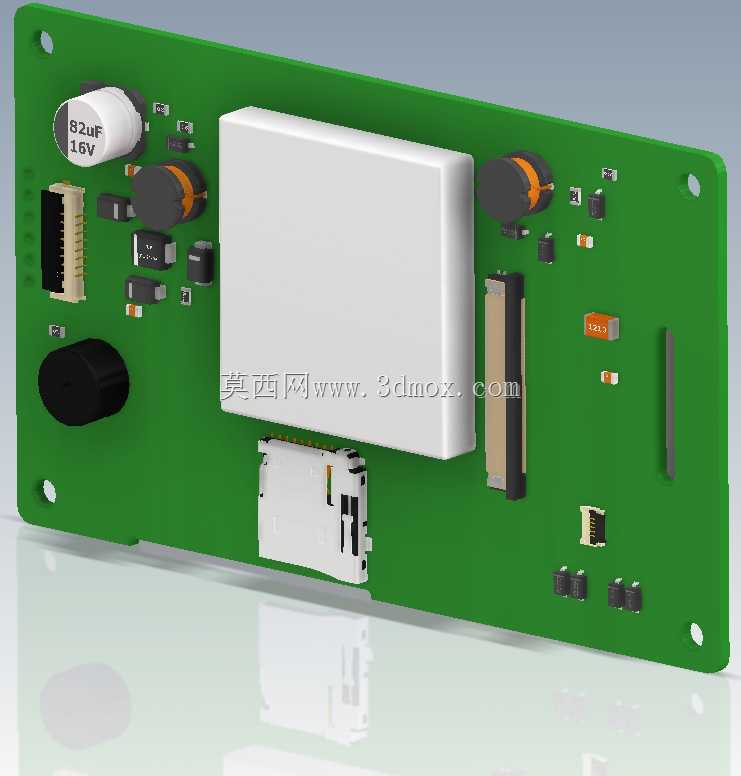

　　另外，这款屏的PCB板边缘没有布置过高的元器件，所有接插件都布置在板卡的背面，也就是朝向机箱内部的一侧，前面板装配后，从设备外部只能看到屏幕显示区域和窄边的白色中框，整体外观非常简洁，适合做对设备外观有一定要求的桌面级工控设备。在做散热设计的时候，因为屏本身的功耗很低，不需要额外给屏体预留散热风道，只需要保证机箱内部整体空气流通即可，不会因为屏体发热导致周边元器件温度超标。实际装配的时候，只需要在屏幕中框和前面板之间贴一层薄的泡棉胶条，就能达到防尘、防轻微震动的效果，不需要额外做密封结构，能进一步简化装配工序，降低生产组装的成本。
