贴片式直流电源转换模块AM2LS-NZ结构设计

　　在工业控制板卡、便携通讯终端、车载低功耗传感节点这类对供电稳定性、板上占用空间有严苛要求的场景里，板载直流电源转换模块是支撑整套电路稳定运行的核心无源配套器件，本次呈现的AM2LS-NZ系列DC-DC模块，正是面向小功率分布式供电场景开发的表贴式转换器件。从实际选型适配的角度看，这类模块常被布置在PCB板的电源输入端口后侧，承担将前端输入的宽范围直流电压转换为后端芯片、传感单元所需固定直流电压的作用，相比分立元件搭建的转换电路，集成化的模块能大幅缩减板上布线长度，降低电源回路的电磁干扰风险，同时减少设计阶段的电源环路调试工作量。

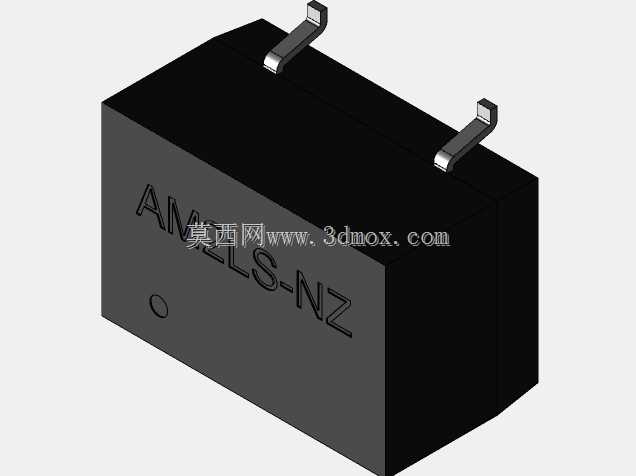

　　从结构设计思路来看，该模块采用全密封塑封主体搭配两个L型表贴引脚的布局，主体为方正的黑色环氧塑封壳体，壳体表面直接丝印型号标识，既满足生产环节的元器件识别需求，也能在后续返修、检测环节快速确认器件规格。引脚采用弯折成型的金属镀锡结构，引脚的弯折弧度、伸出长度完全匹配常规SMT回流焊的工艺要求，引脚与塑封主体的结合位置做了内嵌式固定处理，避免在贴装、搬运过程中出现引脚脱落、移位的问题。壳体侧面预留的小型圆形定位标记，是生产环节的极性标识点，对应PCB封装上的一号引脚位置，能有效避免贴装过程中出现器件反向焊接的批量质量问题。

　　在安装边界与尺寸适配层面，该模块的塑封主体采用规整的长方体构型，没有额外的外凸结构，两个引脚对称布置在壳体的同一侧长边两端，引脚的焊接面与壳体底面处于同一水平高度，贴装后器件底面与PCB板面之间保留有微小的工艺间隙，既可以满足回流焊过程中焊锡的爬升浸润要求，也能避免器件壳体直接与PCB板面接触，减少焊接热传导对壳体内部封装元件的热冲击。建模过程中严格还原了引脚的截面尺寸、弯折角度，以及壳体表面的丝印凹陷细节、定位凹点的位置深度，确保导出的三维模型可以直接导入PCB设计软件进行器件干涉检查，在结构设计阶段就能提前确认模块与周边接插件、电容、散热片等元件的安全间距，避免后期打样后出现元件高度冲突、焊接空间不足的问题。

　　从实际功能特性的落地来看，这类小功率DC-DC模块内部集成了功率变换、滤波、稳压保护等核心单元，全塑封的外壳结构可以抵御常规工业场景下的潮气、粉尘侵蚀，适配-40℃到85℃的常规工业工作温区，既能在室内的工控机柜内长期稳定运行，也能在户外便携检测设备的密封舱内承担供电转换职责。在进行整机结构布局时，这类模块通常会被安排在板上远离高频信号走线的区域，模型中还原的真实外形尺寸，可以帮助结构工程师精准评估模块上方的壳体预留空间，避免设备上盖压碰到器件本体，同时也能为电源回路的散热路径规划提供准确的实体参考——虽然这类小功率模块的工作发热较低，但准确的外形数据可以帮助工程师评估周边空气对流空间，确保长期满负载运行时的器件温度处于额定范围内。

　　建模过程中对器件的所有装配基准做了统一对齐，将器件的焊接底面设置为Z轴零平面，两个引脚的中心连线与X轴平行，极性标记点对应X轴负方向的引脚位置，完全符合电子元器件三维建模的通用规范，结构工程师在调用模型时不需要额外做基准调整，就能直接装配到整机的PCB坐标位置，大幅提升结构评审阶段的效率。同时模型还原了壳体表面的细微脱模斜度，以及引脚表面的金属质感细节，在做产品整机渲染、装配动画演示时，也能呈现出接近真实器件的视觉效果，满足产品宣传、生产作业指导书制作等多场景的使用需求。
