汽车级模压功率电感器三维结构设计

　　在车载电子控制单元的PCB布局设计环节，这类模压功率电感器的选型与结构适配，直接决定了DC-DC电源回路的抗干扰能力与长期运行可靠性。不同于消费类电子使用的普通电感，面向车载场景的器件需要承受更宽的温度波动范围，同时要应对车辆行驶过程中的持续振动、引擎舱内的油污侵蚀，因此在结构设计上采用了全封闭模压成型的工艺，将绕组完全包裹在金属磁粉压制的壳体内部，从根源上避免了绕组松动、磁芯碎裂的失效风险。

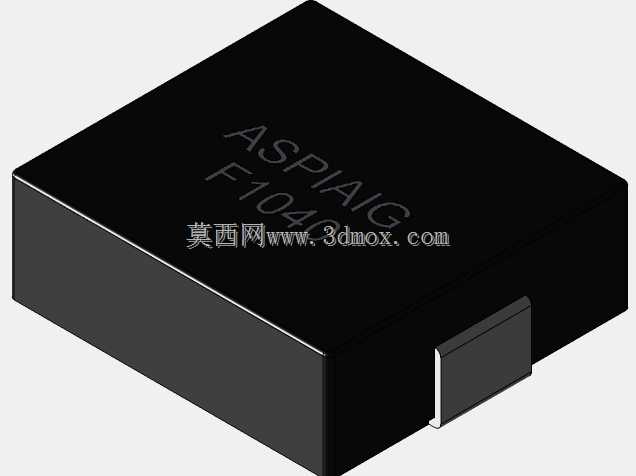

　　从实际安装适配的角度看，这款器件采用标准SMD表贴封装设计，底部的金属端电极做了加厚处理，在回流焊过程中能够形成均匀的焊锡圆角，既保证了焊接强度，也能在PCB发生轻微形变时释放应力，避免焊盘开裂。器件整体为方正的立方体结构，顶面预留了清晰的丝印标识区域，生产环节的激光打标不会破坏表层的绝缘防护层，同时在SMT贴片过程中，规整的外形能够适配吸嘴取料的公差要求，不会出现偏位、立碑等贴片不良问题。

　　设计这款三维模型的时候，首先要还原的是模压壳体的拔模斜度，虽然视觉上壳体接近直方体，但实际生产中为了脱模便利，侧壁存在极小的拔模角度，建模时如果忽略这个细节，后续做装配干涉检查时就会出现和相邻元件的间隙误判。其次是端电极的结构，电极并非简单贴附在壳体侧面，而是做了半包式的弯折结构，延伸到器件底面的焊接区域，建模时需要准确还原电极的弯折半径与镀层厚度，这样在做PCB封装匹配的时候，才能准确计算焊盘的尺寸与钢网开口参数。

　　在车载BMS系统、车身控制模块、车载影音娱乐系统的电源回路中，这类电感器主要承担储能、滤波的作用，能够在大电流输出工况下保持较低的直流电阻，减少回路的功率损耗，同时全封闭的磁路结构可以大幅降低漏磁，避免对周边的敏感信号线路造成电磁干扰。建模过程中需要严格控制外形的尺寸公差，器件的长宽高尺寸要符合车载电子元件的通用安装规范，顶部与周边结构件的安全间隙要满足安规要求，侧面和相邻电容、电阻元件的间距要符合SMT生产的最小间距要求，避免在贴片、波峰焊环节出现连锡问题。

　　很多结构工程师在做PCB堆叠设计的时候，容易忽略电感器的高度公差，这类模压电感的高度公差控制比普通绕线电感更严格，但建模时仍然需要预留足够的顶部间隙，避免和上方的屏蔽罩、结构壳体发生硬接触。另外，器件的边角做了微小的圆角处理，不是尖锐的直角，这个细节一方面是模压工艺的必然结果，另一方面也能避免在组装过程中边角的磁粉脱落，造成PCB板上的短路风险。

　　从磁路设计的角度看，模压结构的磁粉分布均匀，能够在大电流通过时保持磁导率的稳定，不会出现普通铁氧体电感容易发生的饱和问题，建模时虽然不需要还原内部绕组的具体绕向，但需要准确标注器件的极性标识位置，方便硬件工程师在Layout时正确放置，避免出现电源回路的性能偏差。端电极的表面处理采用镀锡工艺，建模时可以还原表层的金属质感，方便在做整机渲染的时候呈现真实的装配效果，同时也能在做DFM检查的时候，准确识别电极的焊接区域，提前预判焊接风险。

　　在实际的车载设备验证环节，这类器件需要通过高低温循环、振动冲击、盐雾测试等多项车规级验证，因此模型的结构强度仿真也需要基于准确的三维结构开展，壳体的壁厚均匀性是设计的关键，过薄的位置在模压过程中容易出现填充不满，过厚则会增加器件的整体体积，不符合车载电子小型化的设计趋势。建模时需要还原壳体的均匀壁厚特征，确保后续做热仿真的时候，能够准确计算器件工作时的热量传导路径，评估不同工况下的温升表现，为PCB的散热设计提供准确的结构依据。
